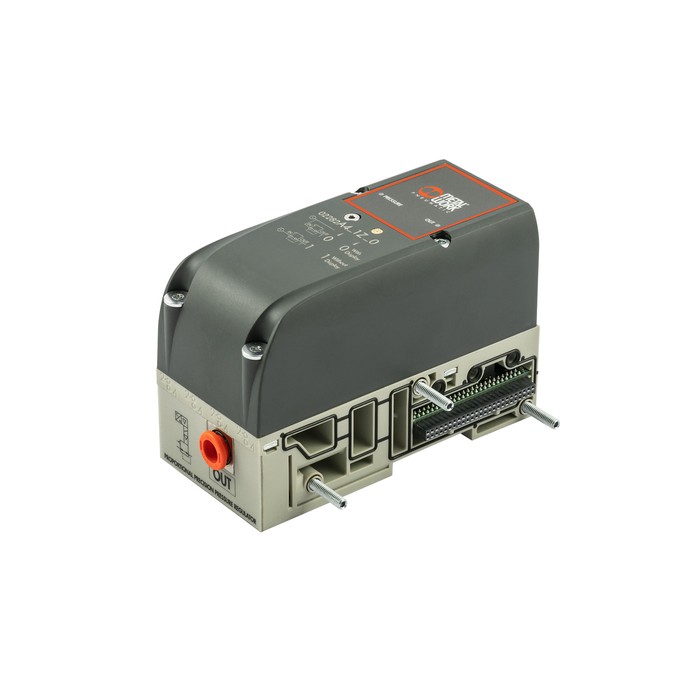

RIEGLER Prop.-Druckregler EB 80, 0-10 V, Kanal 1 ungeregelt, ohne Display
Typennummer: 02282A400Z10
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Prop.-Druckregler EB 80 aus Technopolymer, für Druckluftaufbereitung, 0.05 bar – Typ 02282A400Z10
Das RIEGLER Prop.-Druckregler EB 80, 0-10 V, Kanal 1 ungeregelt, ohne Display reduziert den Eingangsdruck präzise auf einen konstanten Arbeitsdruck und schützt nachgeschaltete Verbraucher vor Druckschwankungen. Das Gehäuse besteht aus Technopolymer mit Dichtungen aus NBR. Der Regelbereich erstreckt sich von 0.05 bar bis 10 bar bei einem Eingangsdruck von max. 10,5 bar. Die Umgebungstemperatur liegt zwischen -10 °C und 50 °C. Geeignet für gefilterte, ungeölte Druckluft. Schutzart IP 65. Gleichmäßiger Arbeitsdruck für konstante Prozessqualität.
Einsatzbereich
Typische Anwendungsgebiete: Druckluftaufbereitung, Maschinenversorgung und Prozesssteuerung.
| Medium | gefilterte, ungeölte Druckluft |
| Gehäuse | Technopolymer |
| Dichtmaterial | NBR |
| Serie | EB 80 |
| Schutzart | IP 65 |
| Elektrischer Anschluss | M12-Stecker, 8-polig |
| Display | ohne |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 50 °C |
| Erforderliche Reinheitsklasse nach ISO 8573-1 | 3.7.3 |
| Hysterese | = ±0,2 % (vom Endwert) |
| Digitaler Ausgang | PNP / NPN |
| Eingangssignal | 0 - 5 V DC / 0 - 10 V DC / 4 - 20 mA / RS 232 |
| Wiederholgenauigkeit | = ±0,2 % (vom Endwert) |
| Analoger Ausgang | 0 - 10 V DC |
| Regelbereich min. | 0.05 bar |
| Regelbereich max. | 10 bar |
| Ausführung | analog |
| REACH SVHC1 Stoff Name | Lead |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | RoHS compliant |
| Durchfluss 1 | 720 Nl/min |
| Durchfluss 2 | 1000 Nl/min |
| REACH Info | contains SVHC substance |
| Durchflusswertmessung 1 | bei P1 = 10 bar, P2 = 6,3 bar und Druckabfall Δp = 0,5 bar |
| Durchflusswertmessung 2 | bei P1 = 10 bar, P2 = 6,3 bar und Druckabfall Δp = 1 bar |
| Klassenname | MAX |
| Betriebsspannung min. | 10.8 V DC |
| Betriebsspannung max. | 31.2 V DC |
| Eingangsdruck min. | zu regelnder Druck +0,5 bis 1 bar |
| Temperaturabhängigkeit | max. 2 mbar / °C |
| Versorgungsspannung | 12 -10 % bis 24 +30 % V DC |
| Max. zulässige Spannung | 32 V DC * |
| Stromaufnahme | max. 220 mA bei 12 V DC |
| Eingangsdruck max. | 10,5 bar |
| Kanal 1 | ungeregelt (lokal geregelter Ausgang) |
| Modultyp | A |
| Modulbezeichnung | Proportionaldruckregler |
