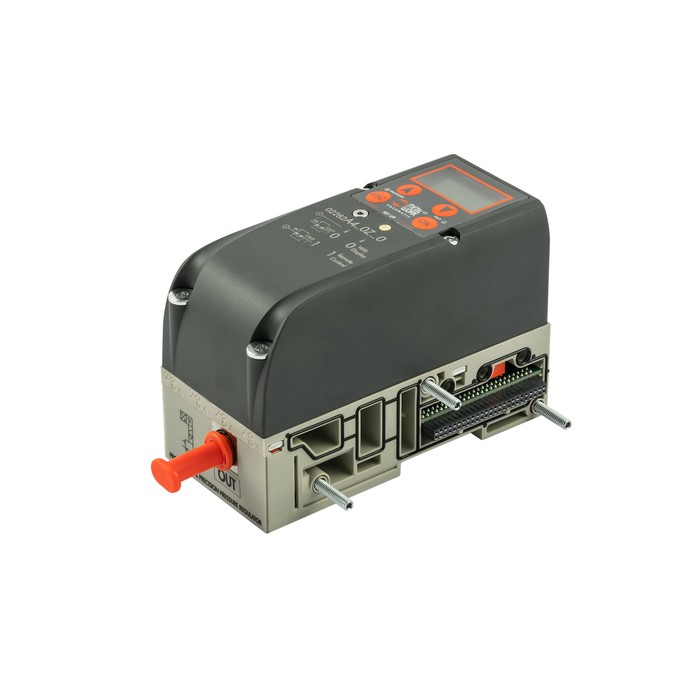

RIEGLER Prop.-Druckregler EB 80, 4-20 mA, Kanal 1 in Reihe, mit Display
Typennummer: 02282A412Z00
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Proportionaldruckregler für Ventilinsel EB 80, analog 4 - 20 mA, Kanal 1 in Reihe geregelt, mit Display
| Medium | gefilterte, ungeölte Druckluft |
| Gehäuse | Technopolymer |
| Dichtmaterial | NBR |
| Serie | EB 80 |
| Schutzart | IP 65 |
| Elektrischer Anschluss | M12-Stecker, 8-polig |
| Display | mit |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 50 °C |
| Erforderliche Reinheitsklasse nach ISO 8573-1 | 3.7.3 |
| Hysterese | = ±0,2 % (vom Endwert) |
| Digitaler Ausgang | PNP / NPN |
| Eingangssignal | 0 - 5 V DC / 0 - 10 V DC / 4 - 20 mA / RS 232 / Tasten |
| Wiederholgenauigkeit | = ±0,2 % (vom Endwert) |
| Analoger Ausgang | 4 - 20 mA |
| Regelbereich min. | 0.05 bar |
| Regelbereich max. | 10 bar |
| Ausführung | analog |
| REACH SVHC1 Stoff Name | Lead |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | RoHS compliant |
| Durchfluss 1 | 850 Nl/min |
| Durchfluss 2 | 1250 Nl/min |
| REACH Info | contains SVHC substance |
| Durchflusswertmessung 1 | bei P1 = 10 bar, P2 = 6,3 bar und Druckabfall Δp = 0,5 bar |
| Durchflusswertmessung 2 | bei P1 = 10 bar, P2 = 6,3 bar und Druckabfall Δp = 1 bar |
| Klassenname | MAX |
| Betriebsspannung min. | 10.8 V DC |
| Betriebsspannung max. | 31.2 V DC |
| Eingangsdruck min. | zu regelnder Druck +0,5 bis 1 bar |
| Display - Genauigkeit | < ±0,3 % (vom Endwert) |
| Display - Maßeinheit | bar, MPa, psi |
| Temperaturabhängigkeit | max. 2 mbar / °C |
| Versorgungsspannung | 12 -10 % bis 24 +30 % V DC |
| Max. zulässige Spannung | 32 V DC * |
| Stromaufnahme | max. 220 mA bei 12 V DC |
| Eingangsdruck max. | 10,5 bar |
| Kanal 1 | in Reihe geregelt |
| Modultyp | A |
| Modulbezeichnung | Proportionaldruckregler |
