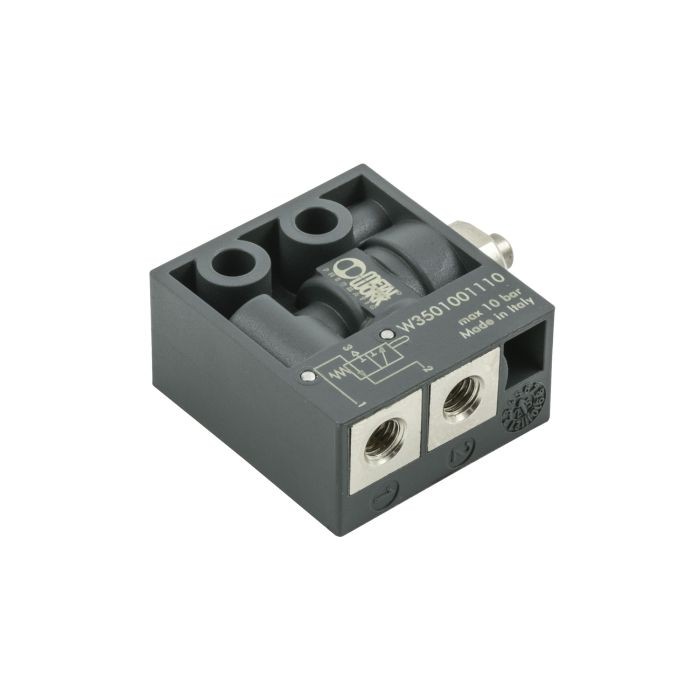

RIEGLER 3/2-Wege-Miniaturventil, mechanisch, Stößel, NO, M5 seitlich
Typennummer: W3501001110
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER 3/2-Wege-Miniaturventil aus Aluminium, für Pneumatik und Automatisierung – Typ W3501001110
Das RIEGLER 3/2-Wege-Miniaturventil, mechanisch, Stößel, NO, M5 seitlich steuert Druckluftströme präzise und zuverlässig. Das Gehäuse besteht aus Aluminium mit Dichtungen aus NBR. Der Betriebsdruck liegt zwischen 0,5 bar und 10 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 60 °C. Anschluss M5 IG seitlich – passend für gängige Industriestandards. Der Durchflusswert beträgt 35 Nl/min. Geeignet für gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich. Für präzise Schaltvorgänge im Dauerbetrieb.
Einsatzbereich
Typische Anwendungsgebiete: Mini-Pneumatikventile, Minaturventile 3/2-Wege, Mechanische Ventile in Druckluft- und Pneumatikanlagen.
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 60 °C |
| Medium | Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich. |
| Dichtmaterial | NBR |
| Serie | Reihe VME |
| Betriebsdruck min. | 0.5 bar |
| Betriebsdruck max. | 10 bar |
| Feder | rostfreier Stahl |
| Betätigungsdruck bei 6 bar | 8 N |
| Ventilkörper | Aluminium |
| Drucktaste | Messing vernickelt |
| DN | 2.5 mm |
| Funktion | 3/2 NO |
| Betätigung | monostabil |

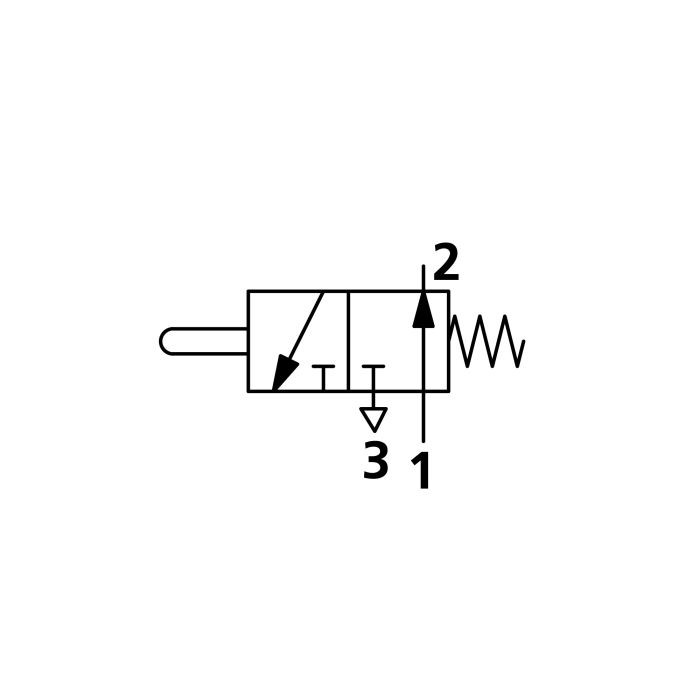

| Symbol | 1 |
| Ausführung | mechanisch betätigt |
| Anschluss | M5 IG seitlich |
| Durchfluss 1 | 35 Nl/min |
| Durchfluss 2 | 60 Nl/min |
| Durchflusswertmessung 1 | Durchfluss bei 6 bar und Δp 0,5 bar |
| Durchflusswertmessung 2 | Durchfluss bei 6 bar und Δp 1 bar |
| Klassenname | PLUS |
