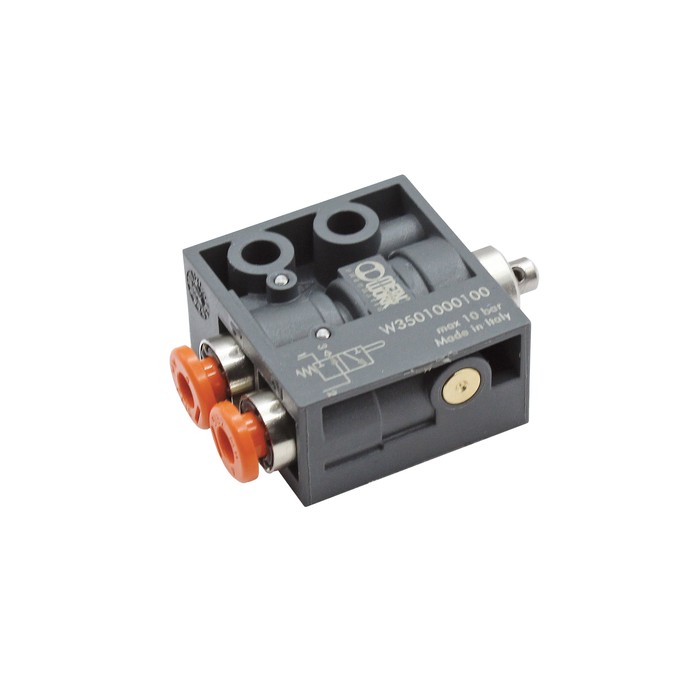

RIEGLER 3/2-Wege-Miniaturventil, mechanisch, Stößel, NC, 4 mm hinten
Typennummer: W3501000100
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER 3/2-Wege-Miniaturventil für Pneumatiksteuerung, max. 10 bar, Steckanschluss Ø 4 mm hinten – Typ W3501000100
Das RIEGLER 3/2-Wege-Miniaturventil, mechanisch, Stößel, NC, 4 mm hinten steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. mit Dichtungen aus NBR. Der Betriebsdruckbereich liegt bei 0.5 bar bis 10 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 60 °C. Anschlussgewinde Steckanschluss Ø 4 mm hinten – passend für gängige Industriestandards. Geeignet für Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.. Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 60 °C |
| Medium | Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich. |
| Dichtmaterial | NBR |
| Serie | Reihe VME |
| Betriebsdruck min. | 0.5 bar |
| Betriebsdruck max. | 10 bar |
| Feder | rostfreier Stahl |
| Betätigungsdruck bei 6 bar | 8 N |
| Ventilkörper | Aluminium |
| Drucktaste | Messing vernickelt |
| DN | 2.5 mm |
| Funktion | 3/2 NC |
| Betätigung | monostabil |
| Symbol | 2 |
| Ausführung | mechanisch betätigt |
| Anschluss | Steckanschluss Ø 4 mm hinten |
| Durchfluss 1 | 35 Nl/min |
| Durchfluss 2 | 60 Nl/min |
| Durchflusswertmessung 1 | Durchfluss bei 6 bar und Δp 0,5 bar |
| Durchflusswertmessung 2 | Durchfluss bei 6 bar und Δp 1 bar |
| Klassenname | PLUS |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|

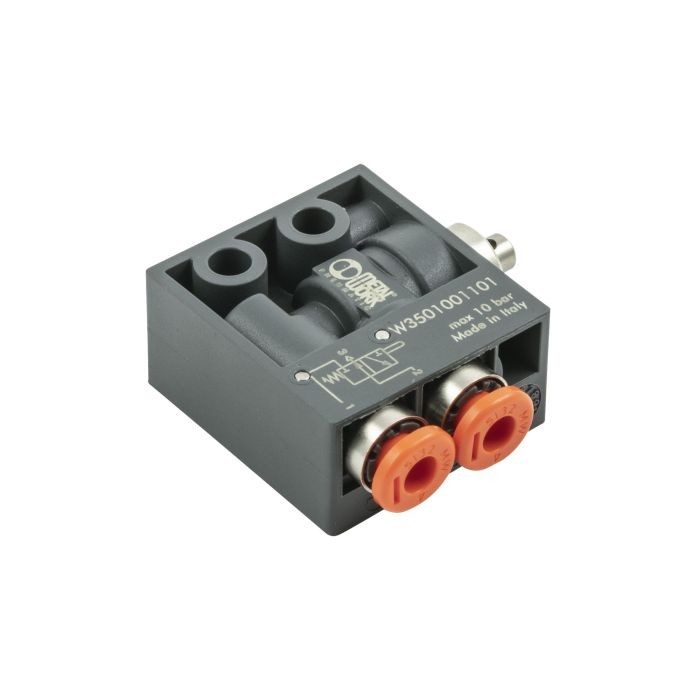

![[153973] RIEGLER 3/2-Wege-Miniaturventil, mechanisch, Stößel, NC, 4 mm seitlich](/web/image/product.template/336876/image_128/%5B153973%5D%20RIEGLER%203-2-Wege-Miniaturventil%2C%20mechanisch%2C%20St%C3%B6%C3%9Fel%2C%20NC%2C%204%20mm%20seitlich?unique=f18b2b2)
|
Typennummer: W3501001101 |
19,52 € | |

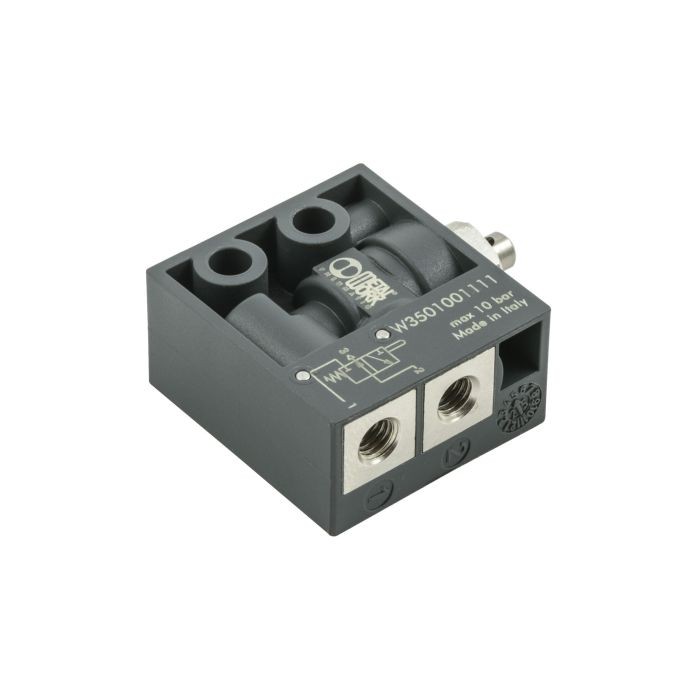

![[153995] RIEGLER 3/2-Wege-Miniaturventil, mechanisch, Stößel, NC, M5 seitlich](/web/image/product.template/336877/image_128/%5B153995%5D%20RIEGLER%203-2-Wege-Miniaturventil%2C%20mechanisch%2C%20St%C3%B6%C3%9Fel%2C%20NC%2C%20M5%20seitlich?unique=cdff1dc)
|
Typennummer: W3501001111 |
19,02 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[106443] RIEGLER Adapter max.2 Ventile, für Montage auf Grundventil notwendig](/web/image/product.template/175500/image_128/%5B106443%5D%20RIEGLER%20Adapter%20max.2%20Ventile%2C%20f%C3%BCr%20Montage%20auf%20Grundventil%20notwendig?unique=b94a831)
|
Typennummer: A2V |
2,84 € | |
![[106444] RIEGLER Druckknopf mit roter und schwarzer Scheibe, monostabil](/web/image/product.template/175501/image_128/%5B106444%5D%20RIEGLER%20Druckknopf%20mit%20roter%20und%20schwarzer%20Scheibe%2C%20monostabil?unique=a13b82b)
|
Typennummer: DK-M |
12,34 € | |
![[106445] RIEGLER Handhebel, rot, monostabil](/web/image/product.template/175502/image_128/%5B106445%5D%20RIEGLER%20Handhebel%2C%20rot%2C%20monostabil?unique=6dadfce)
|
Typennummer: HH-M |
25,10 € | |
![[106446] RIEGLER Kurzer Drehhebel, schwarz, 2 Stellungen, monostabil](/web/image/product.template/175503/image_128/%5B106446%5D%20RIEGLER%20Kurzer%20Drehhebel%2C%20schwarz%2C%202%20Stellungen%2C%20monostabil?unique=1d9d550)
|
Typennummer: KDH-2M |
22,25 € | |
![[106447] RIEGLER Kurzer Drehhebel, schwarz, 2 Stellungen, bistabil](/web/image/product.template/175504/image_128/%5B106447%5D%20RIEGLER%20Kurzer%20Drehhebel%2C%20schwarz%2C%202%20Stellungen%2C%20bistabil?unique=d38f0c3)
|
Typennummer: KDH-2B |
22,25 € | |
![[106448] RIEGLER Kurzer Drehhebel, schwarz, 3 Stellungen, monostabil](/web/image/product.template/175505/image_128/%5B106448%5D%20RIEGLER%20Kurzer%20Drehhebel%2C%20schwarz%2C%203%20Stellungen%2C%20monostabil?unique=0c78fc7)
|
Typennummer: KDH-3M |
22,25 € | |
![[106449] RIEGLER Kurzer Drehhebel, schwarz, 3 Stellungen, bistabil](/web/image/product.template/175506/image_128/%5B106449%5D%20RIEGLER%20Kurzer%20Drehhebel%2C%20schwarz%2C%203%20Stellungen%2C%20bistabil?unique=422535d)
|
Typennummer: KDH-3B |
22,25 € | |
![[106450] RIEGLER Langer Drehhebel, schwarz, 2 Stellungen, monostabil](/web/image/product.template/175507/image_128/%5B106450%5D%20RIEGLER%20Langer%20Drehhebel%2C%20schwarz%2C%202%20Stellungen%2C%20monostabil?unique=3a3b38c)
|
Typennummer: LDH-2M |
23,34 € | |

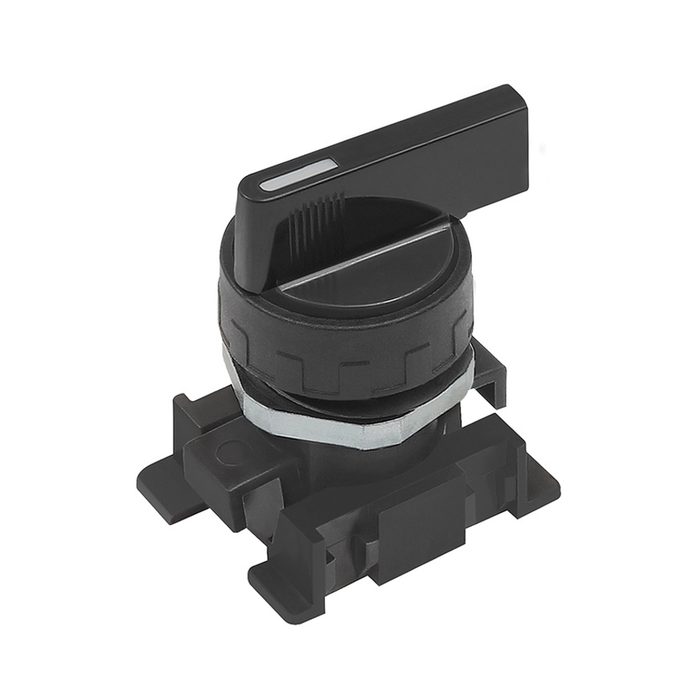

![[106451] RIEGLER Langer Drehhebel, schwarz, 2 Stellungen, bistabil](/web/image/product.template/175508/image_128/%5B106451%5D%20RIEGLER%20Langer%20Drehhebel%2C%20schwarz%2C%202%20Stellungen%2C%20bistabil?unique=110eeb9)
|
Typennummer: LDH-2B |
23,34 € | |
![[106452] RIEGLER Langer Drehhebel, schwarz, 3 Stellungen, monostabil](/web/image/product.template/175509/image_128/%5B106452%5D%20RIEGLER%20Langer%20Drehhebel%2C%20schwarz%2C%203%20Stellungen%2C%20monostabil?unique=9473784)
|
Typennummer: LDH-3M |
23,34 € | |
![[106453] RIEGLER Langer Drehhebel, schwarz, 3 Stellungen, bistabil](/web/image/product.template/175510/image_128/%5B106453%5D%20RIEGLER%20Langer%20Drehhebel%2C%20schwarz%2C%203%20Stellungen%2C%20bistabil?unique=157bfd8)
|
Typennummer: LDH-3B |
23,34 € | |
![[106454] RIEGLER Verschließb. 2-Stellungsschalt., Schlüsselabzug in jeder Stellung](/web/image/product.template/175511/image_128/%5B106454%5D%20RIEGLER%20Verschlie%C3%9Fb.%202-Stellungsschalt.%2C%20Schl%C3%BCsselabzug%20in%20jeder%20Stellung?unique=37183f0)
|
Typennummer: V2SS-JS |
36,74 € | |

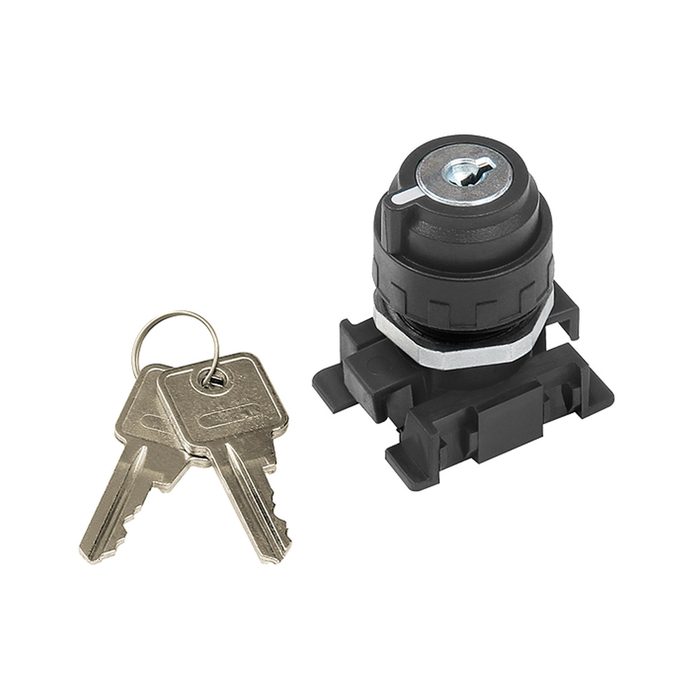

![[106455] RIEGLER Verschließbarer 2-Stellungsschalter, Schlüsselabzug Grundstellung](/web/image/product.template/175512/image_128/%5B106455%5D%20RIEGLER%20Verschlie%C3%9Fbarer%202-Stellungsschalter%2C%20Schl%C3%BCsselabzug%20Grundstellung?unique=d7e77ab)
|
