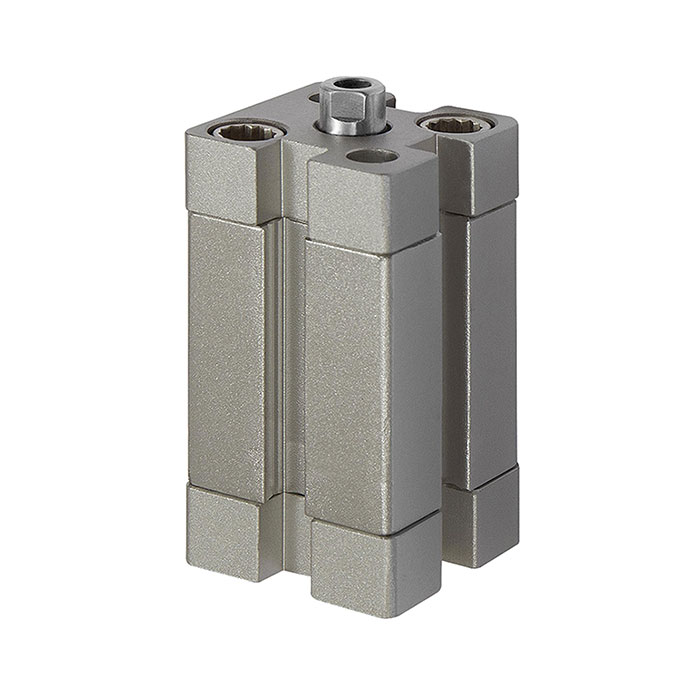

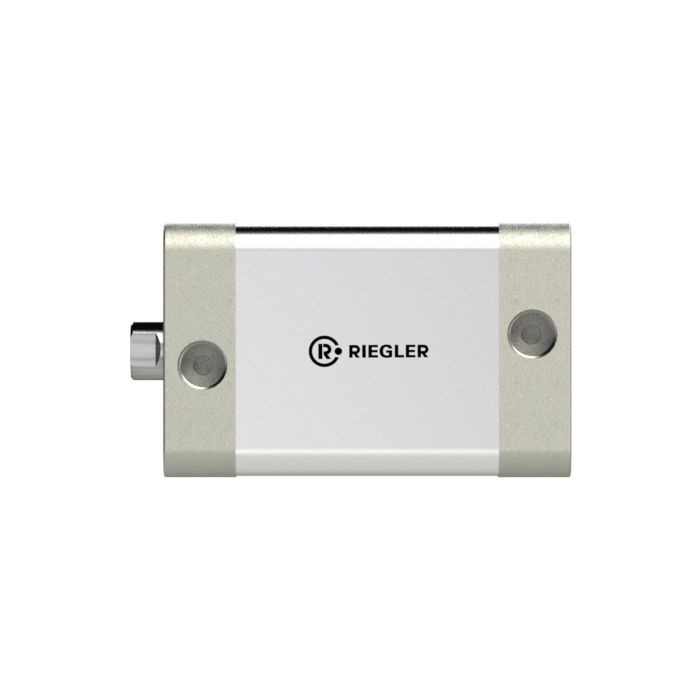

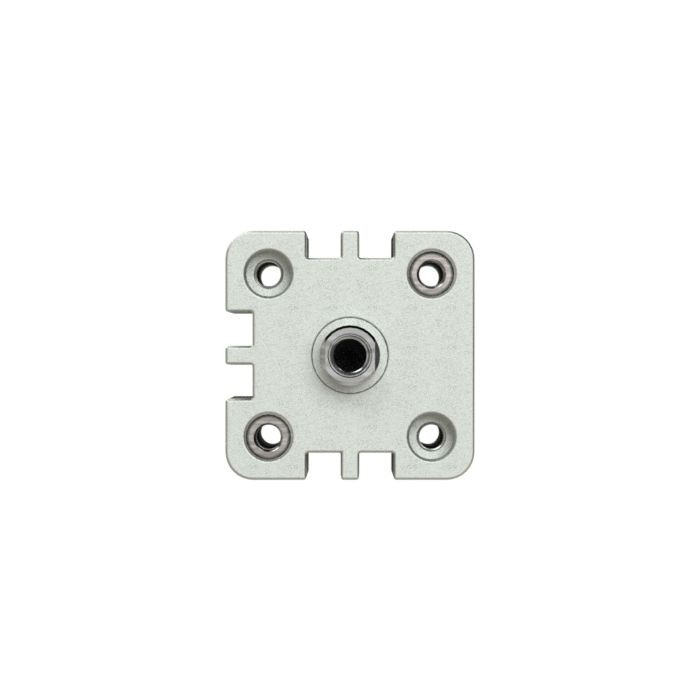

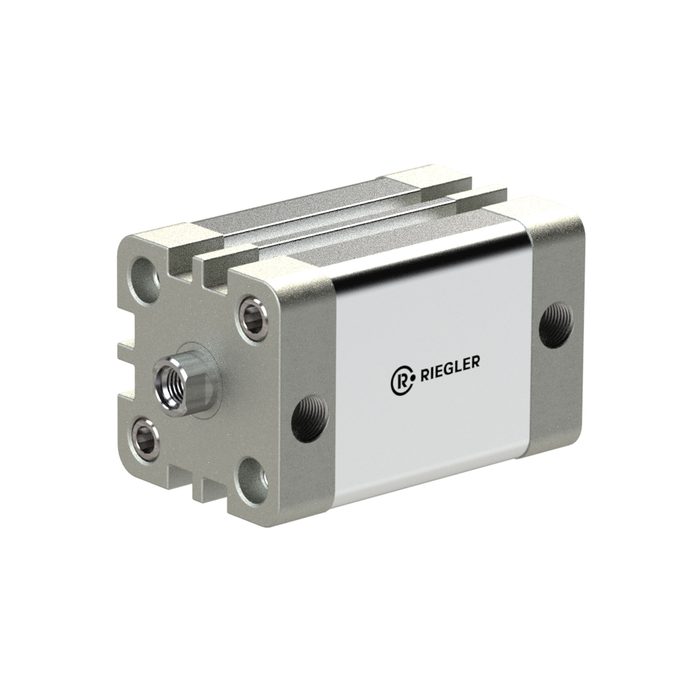

RIEGLER Kompaktzylinder, doppeltwirkend, IG, K-Ø 80, Hub 70, G 1/8
Typennummer: 15.DMI.80070
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Kompaktzylinder für Automatisierungstechnik, max. 10 bar, G 1/8 – Typ 15.DMI.80070
Das RIEGLER Kompaktzylinder, doppeltwirkend, IG, K-Ø 80, Hub 70, G 1/8 wandelt Druckluft in lineare Kraft und Bewegung um – nach ISO 15552 / ISO 6432 gefertigt. mit Dichtungen aus NBR. Ausgelegt für einen maximalen Betriebsdruck von 10 bar. Der Temperaturbereich erstreckt sich zwischen -20 °C und 70 °C. Anschlussgewinde G 1/8 – passend für gängige Industriestandards. Mit Kolben-Ø 80 mm, Hub 70 mm, Kolbenstange Stahl S45C, hartverchromt – für leistungsstarke lineare Antriebslösungen. Normkonform und herstellerübergreifend austauschbar.
Einsatzbereich
Typische Anwendungsgebiete: Automatisierung, Maschinenbau und Handhabungstechnik.
| Temperaturbereich min. | -20 °C |
| Temperaturbereich max. | 70 °C |
| Dichtmaterial | NBR |
| Serie | Serie ACE |
| Arbeitsdruck max. | 10 bar |
| Rohr | Aluminium-Profilrohr mit T-Nuten, eloxiert |
| Kolben-Ø | 80 mm |
| Funktion | doppeltwirkend |
| Hub | 70 mm |
| Kolbenstangen IG | M12x1,75 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| Anschluss | G 1/8 |
| Kolbenstange | Stahl S45C, hartverchromt |
| Kolben | Aluminium |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Klassenname | EASY |
| Magnet | mit Magnet |
| Norm | nach ISO 21287 |
| Gewinde Kolbenstange | Innengewinde an der Kolbenstange |
