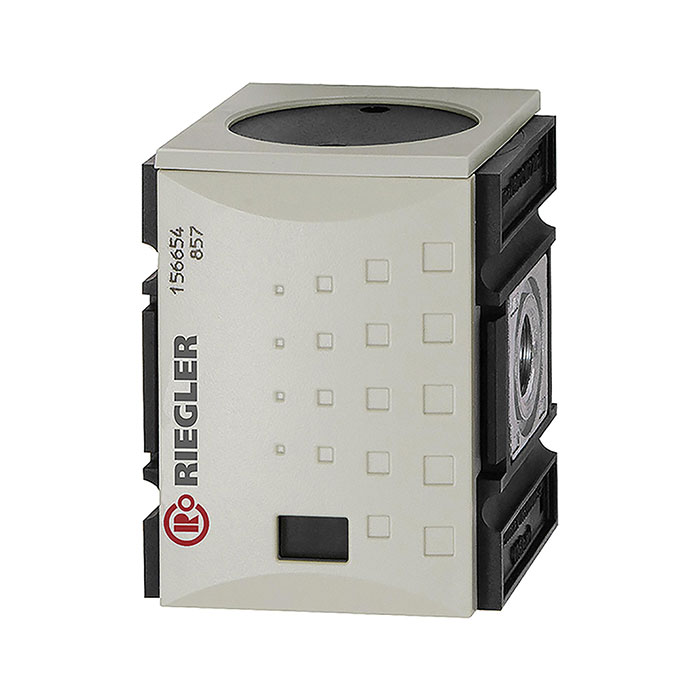

RIEGLER Rückschlagventil »FUTURA«, BG 1, G 1/4
Typennummer: FU 9401
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Rückschlagventil »FUTURA« aus PA66 GF60, für Druckluftaufbereitung, G 1/4 – Typ FU 9401
Das RIEGLER Rückschlagventil »FUTURA«, BG 1, G 1/4 erweitert Wartungssysteme modular um zusätzliche Funktionen. Das Gehäuse besteht aus PA66 GF60 mit Dichtungen aus NBR. Der maximale Eingangsdruck beträgt 16 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 50 °C. Anschlussgewinde G 1/4 – passend für gängige Industriestandards. Geeignet für Druckluft, neutrale Gase. Der Durchflusswert beträgt 1250 l/min (bei P2 = 6 bar und Druckabfall Δp = 1 bar). Nahtlose Integration in bestehende Systeme.
Einsatzbereich
Typische Anwendungsgebiete: Modulare Druckluft-Aufbereitungsstrecken.
| Eingangsdruck min. | 0.4 bar |
| Eingangsdruck max. | 16 bar |
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 50 °C |
| Medium | Druckluft, neutrale Gase |
| Gehäuse | PA66 GF60 |
| Anschlussgewinde | Werkstoff Zink-Druckguss |
| Dichtmaterial | NBR |
| Durchflusswertmessung | bei P2 = 6 bar und Druckabfall Δp = 1 bar |
| Serie | FUTURA |
| Gewinde | G 1/4 |
| Durchfluss | 1250 l/min |
| BG | 1 |

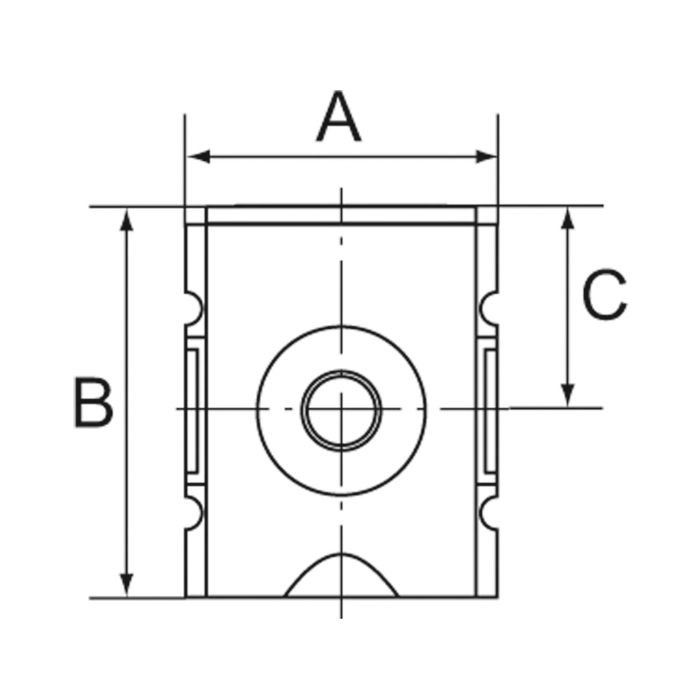

| A (mm) | 52 |
| B (mm) | 66.8 |
| C (mm) | 34 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Materialkennung | CW614N |
| Klassenname | MAX |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[156655] RIEGLER Rückschlagventil »FUTURA«, BG 1, G 3/8](/web/image/product.template/213391/image_128/%5B156655%5D%20RIEGLER%20R%C3%BCckschlagventil%20%C2%BBFUTURA%C2%AB%2C%20BG%201%2C%20G%203-8?unique=8c96734)
|
Typennummer: FU 9402 |
34,26 € | |

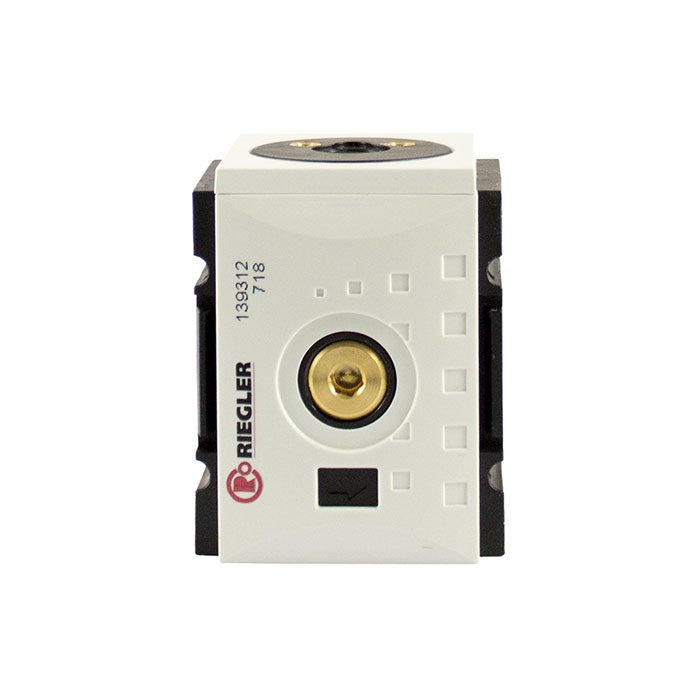

![[139312] RIEGLER Rückschlagventil »FUTURA«, BG 2, G 1/2](/web/image/product.template/207973/image_128/%5B139312%5D%20RIEGLER%20R%C3%BCckschlagventil%20%C2%BBFUTURA%C2%AB%2C%20BG%202%2C%20G%201-2?unique=def956b)
|
Typennummer: FU 9404 |
44,68 € | |
![[139311] RIEGLER Rückschlagventil »FUTURA«, BG 2, G 3/8](/web/image/product.template/207972/image_128/%5B139311%5D%20RIEGLER%20R%C3%BCckschlagventil%20%C2%BBFUTURA%C2%AB%2C%20BG%202%2C%20G%203-8?unique=d3fd5da)
|
Typennummer: FU 9403 |
44,68 € | |
![[156657] RIEGLER Rückschlagventil »FUTURA«, BG 4, G 1](/web/image/product.template/213393/image_128/%5B156657%5D%20RIEGLER%20R%C3%BCckschlagventil%20%C2%BBFUTURA%C2%AB%2C%20BG%204%2C%20G%201?unique=1642f96)
|
Typennummer: FU 9406 |
59,40 € | |
![[156656] RIEGLER Rückschlagventil »FUTURA«, BG 4, G 3/4](/web/image/product.template/213392/image_128/%5B156656%5D%20RIEGLER%20R%C3%BCckschlagventil%20%C2%BBFUTURA%C2%AB%2C%20BG%204%2C%20G%203-4?unique=e66614d)
|
Typennummer: FU 9405 |
59,40 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|

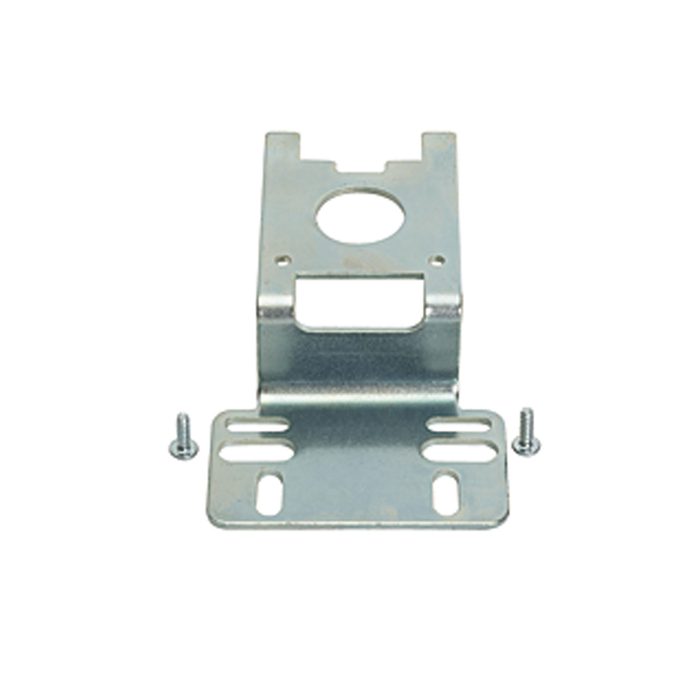

![[100038] RIEGLER Befestigungswinkel inkl. 2 Schrauben »FUTURA«, BG 1, G 1/4, G 3/8](/web/image/product.template/118200/image_128/%5B100038%5D%20RIEGLER%20Befestigungswinkel%20inkl.%202%20Schrauben%20%C2%BBFUTURA%C2%AB%2C%20BG%201%2C%20G%201-4%2C%20G%203-8?unique=a916fbe)
|
Typennummer: H 850 |
6,82 € | |

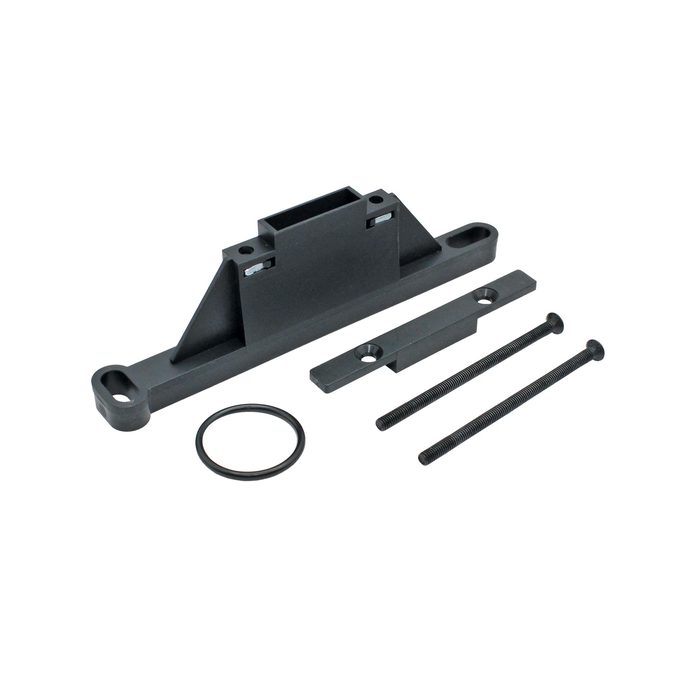

![[100039] RIEGLER Wandkonsole inkl. 2 Schrauben und O-Ring, FUTURA BG1 G1/4 G3/8](/web/image/product.template/118201/image_128/%5B100039%5D%20RIEGLER%20Wandkonsole%20inkl.%202%20Schrauben%20und%20O-Ring%2C%20FUTURA%20BG1%20G1-4%20G3-8?unique=d41d3e6)
|
