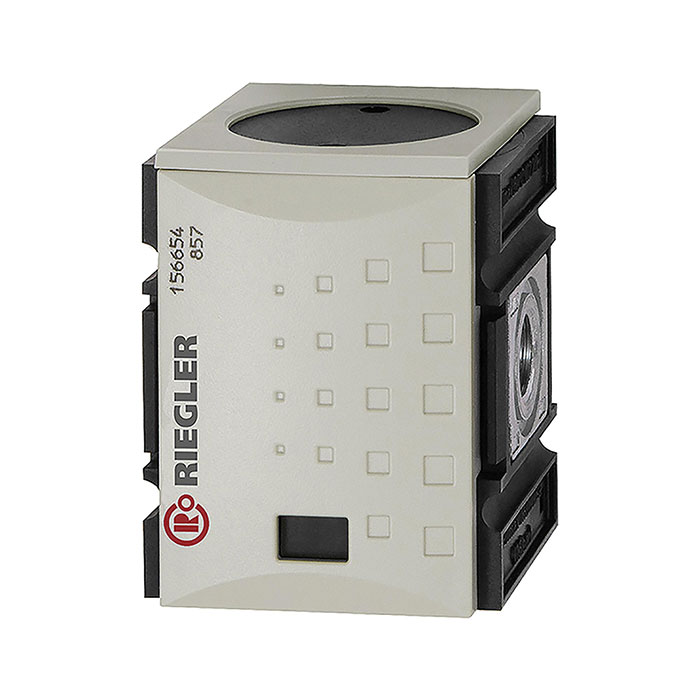

RIEGLER Rückschlagventil »FUTURA«, BG 4, G 1
Typennummer: FU 9406
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Rückschlagventil »FUTURA« aus PA66 GF60, für Druckluftaufbereitung, G 1 – Typ FU 9406
Das RIEGLER Rückschlagventil »FUTURA«, BG 4, G 1 erweitert Wartungssysteme modular um zusätzliche Funktionen. Das Gehäuse besteht aus PA66 GF60 mit Dichtungen aus NBR. Der maximale Eingangsdruck beträgt 16 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 50 °C. Anschlussgewinde G 1 – passend für gängige Industriestandards. Geeignet für Druckluft, neutrale Gase. Der Durchflusswert beträgt 16000 l/min (bei P2 = 6 bar und Druckabfall Δp = 1 bar). Nahtlose Integration in bestehende Systeme.
Einsatzbereich
Typische Anwendungsgebiete: Modulare Druckluft-Aufbereitungsstrecken.
| Eingangsdruck min. | 0.4 bar |
| Eingangsdruck max. | 16 bar |
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 50 °C |
| Medium | Druckluft, neutrale Gase |
| Gehäuse | PA66 GF60 |
| Anschlussgewinde | Werkstoff Zink-Druckguss |
| Dichtmaterial | NBR |
| Durchflusswertmessung | bei P2 = 6 bar und Druckabfall Δp = 1 bar |
| Serie | FUTURA |
| Gewinde | G 1 |
| Durchfluss | 16000 l/min |
| BG | 4 |
| A (mm) | 85 |
| B (mm) | 112.2 |
| C (mm) | 58.2 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6b-I, 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Materialkennung | CW614N |
| Klassenname | MAX |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[156654] RIEGLER Rückschlagventil »FUTURA«, BG 1, G 1/4](/web/image/product.template/213390/image_128/%5B156654%5D%20RIEGLER%20R%C3%BCckschlagventil%20%C2%BBFUTURA%C2%AB%2C%20BG%201%2C%20G%201-4?unique=6a71992)
|
Typennummer: FU 9401 |
36,50 € | |
![[156655] RIEGLER Rückschlagventil »FUTURA«, BG 1, G 3/8](/web/image/product.template/213391/image_128/%5B156655%5D%20RIEGLER%20R%C3%BCckschlagventil%20%C2%BBFUTURA%C2%AB%2C%20BG%201%2C%20G%203-8?unique=8c96734)
|
Typennummer: FU 9402 |
34,26 € | |
![[139312] RIEGLER Rückschlagventil »FUTURA«, BG 2, G 1/2](/web/image/product.template/207973/image_128/%5B139312%5D%20RIEGLER%20R%C3%BCckschlagventil%20%C2%BBFUTURA%C2%AB%2C%20BG%202%2C%20G%201-2?unique=def956b)
|
Typennummer: FU 9404 |
44,68 € | |
![[139311] RIEGLER Rückschlagventil »FUTURA«, BG 2, G 3/8](/web/image/product.template/207972/image_128/%5B139311%5D%20RIEGLER%20R%C3%BCckschlagventil%20%C2%BBFUTURA%C2%AB%2C%20BG%202%2C%20G%203-8?unique=d3fd5da)
|
Typennummer: FU 9403 |
44,68 € | |
![[156656] RIEGLER Rückschlagventil »FUTURA«, BG 4, G 3/4](/web/image/product.template/213392/image_128/%5B156656%5D%20RIEGLER%20R%C3%BCckschlagventil%20%C2%BBFUTURA%C2%AB%2C%20BG%204%2C%20G%203-4?unique=e66614d)
|
Typennummer: FU 9405 |
59,40 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|

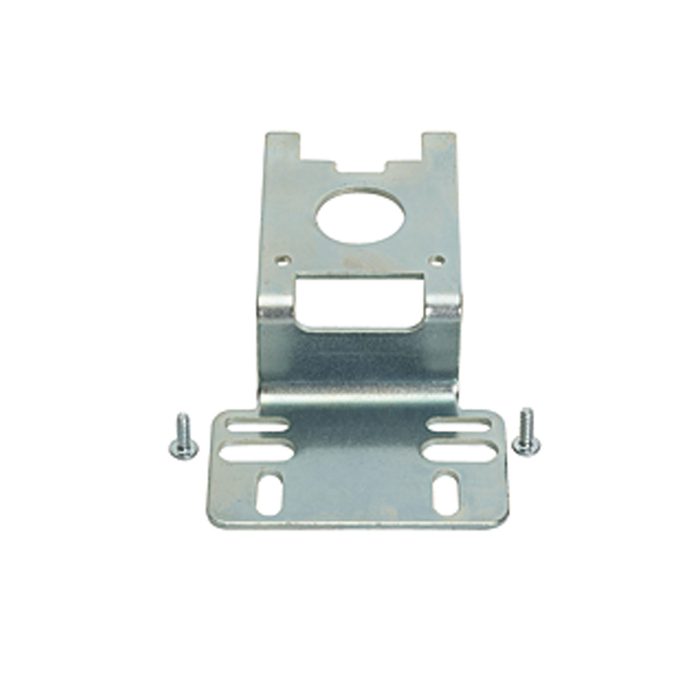

![[100048] RIEGLER Befestigungswinkel inkl. 2 Schrauben, für »FUTURA«, BG 4](/web/image/product.template/118210/image_128/%5B100048%5D%20RIEGLER%20Befestigungswinkel%20inkl.%202%20Schrauben%2C%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%2C%20BG%204?unique=8076cfc)
|
Typennummer: H 854 |
12,95 € | |

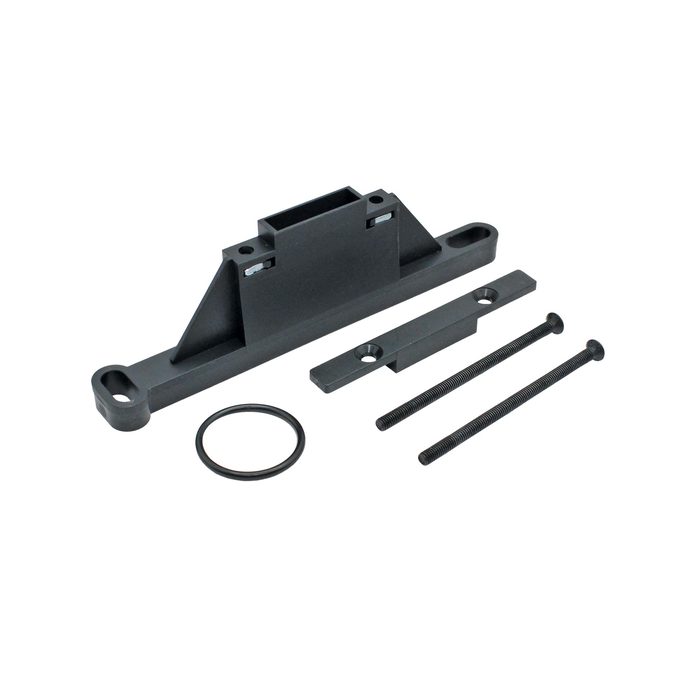

![[100049] RIEGLER Wandkonsole inkl. 2 Schrauben und O-Ring, für »FUTURA«, BG 4](/web/image/product.template/118211/image_128/%5B100049%5D%20RIEGLER%20Wandkonsole%20inkl.%202%20Schrauben%20und%20O-Ring%2C%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%2C%20BG%204?unique=8614bd5)
|
