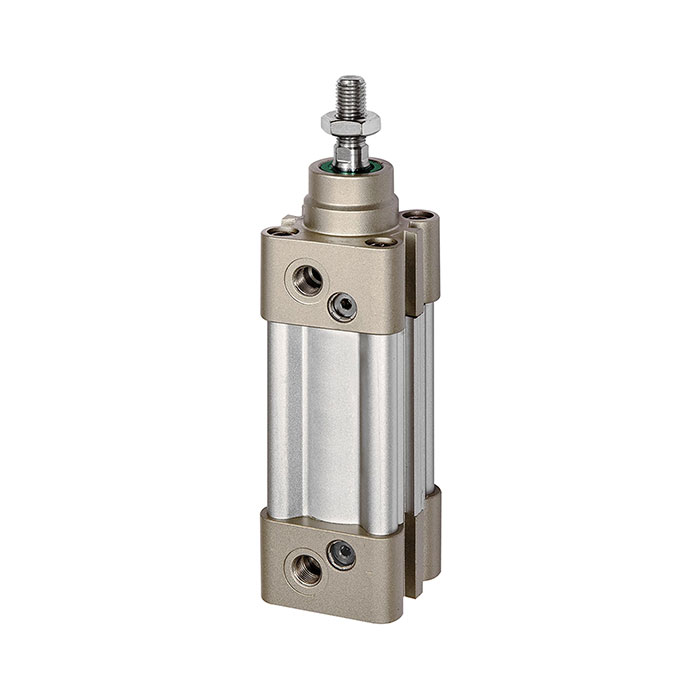

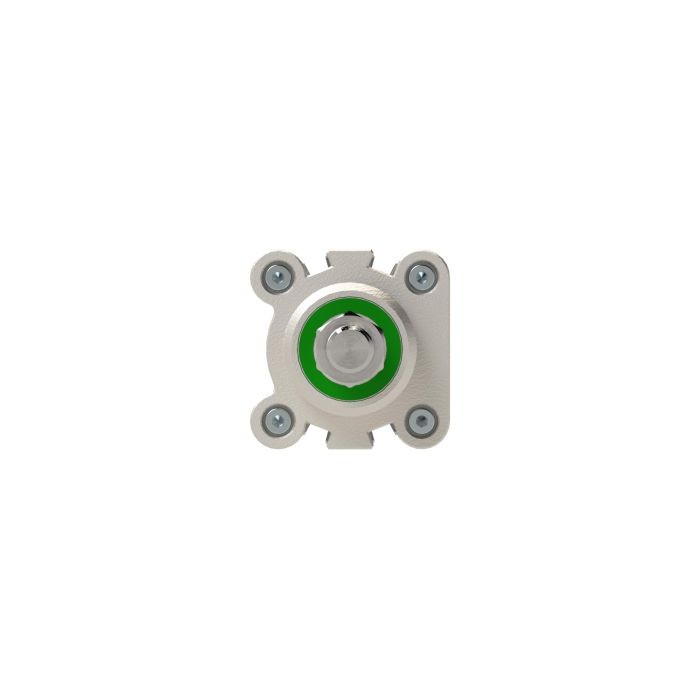

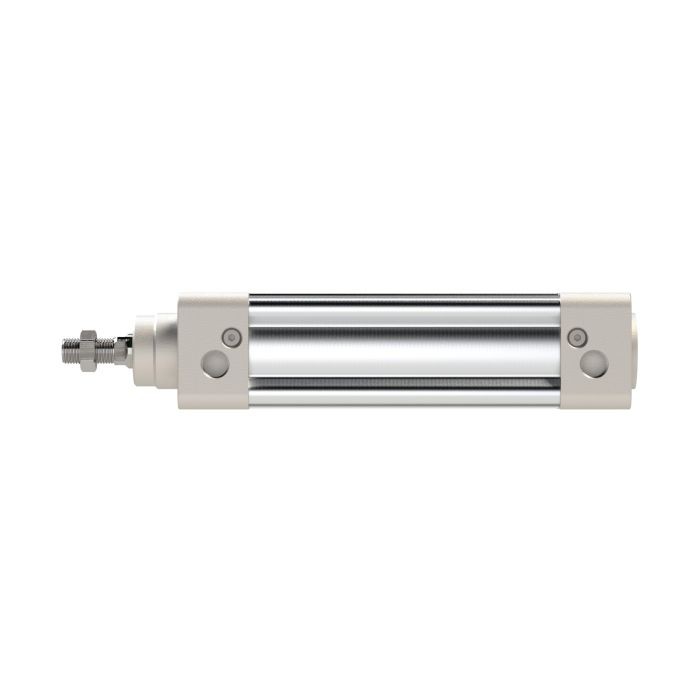

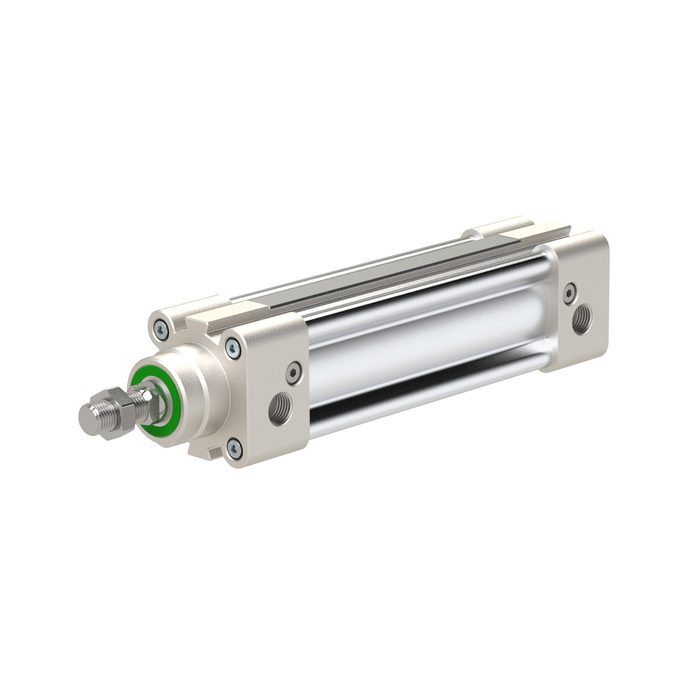

RIEGLER Normzylinder SAI, doppeltwirkend, Kolben-Ø 40, Hub 400, G 1/4
Typennummer: 16.DMD.40400
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Normzylinder SAI für Automatisierungstechnik, max. 10 bar, G 1/4 – Typ 16.DMD.40400
Das RIEGLER Normzylinder SAI, doppeltwirkend, Kolben-Ø 40, Hub 400, G 1/4 wandelt Druckluft in lineare Kraft und Bewegung um – nach ISO 15552 / ISO 6432 gefertigt. mit Dichtungen aus NBR (O-Ringe). Der Betriebsdruckbereich liegt bei 1.5 bar bis 10 bar. Der Temperaturbereich erstreckt sich zwischen -20 °C und 70 °C. Anschlussgewinde G 1/4 – passend für gängige Industriestandards. Mit Kolben-Ø 40 mm, Hub 400 mm, Kolbenstange Stahl, hartverchromt – für leistungsstarke lineare Antriebslösungen. Normkonform und herstellerübergreifend austauschbar.
Einsatzbereich
Typische Anwendungsgebiete: Automatisierung, Maschinenbau und Handhabungstechnik.
| Temperaturbereich min. | -20 °C |
| Temperaturbereich max. | 70 °C |
| Dichtmaterial | NBR (O-Ringe) |
| Serie | Serie SAI |
| Arbeitsdruck min. | 1.5 bar |
| Arbeitsdruck max. | 10 bar |
| Rohr | Aluminium-Profilrohr mit integrierten T-Nuten |
| Kolbenstangendichtung | TPU (Thermoplastisches Polyurethan) |
| Kolbendichtung | TPU (Thermoplastisches Polyurethan) |
| Kolben-Ø | 40 mm |

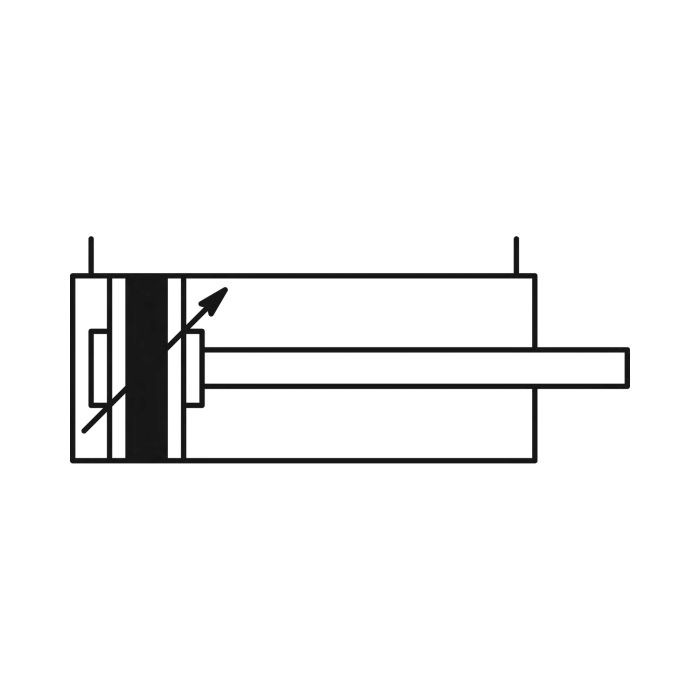

| Funktion | doppeltwirkend |
| Hub | 400 mm |
| Kolbenstangen AG | M12x1,25 |
| Kolbenstangen-Ø | 16 mm |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| Anschluss | G 1/4 |
| Kolbenstange | Stahl, hartverchromt |
| Kolben | Aluminium |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Klassenname | EASY |
| Magnet | mit Magnet |
| Norm | nach ISO 15552 |
| Dämpfung | mit einstellbarer Dämpfung |
| Gewinde Kolbenstange | Außengewinde an der Kolbenstange |
