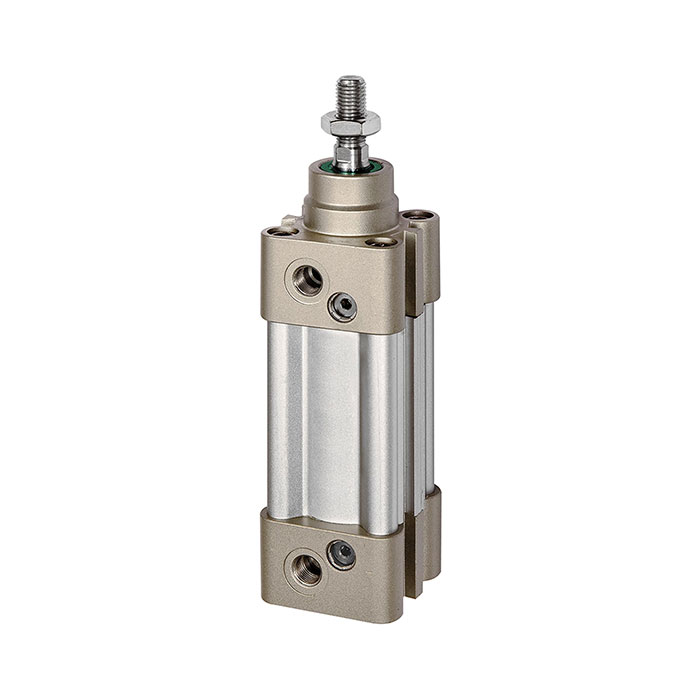

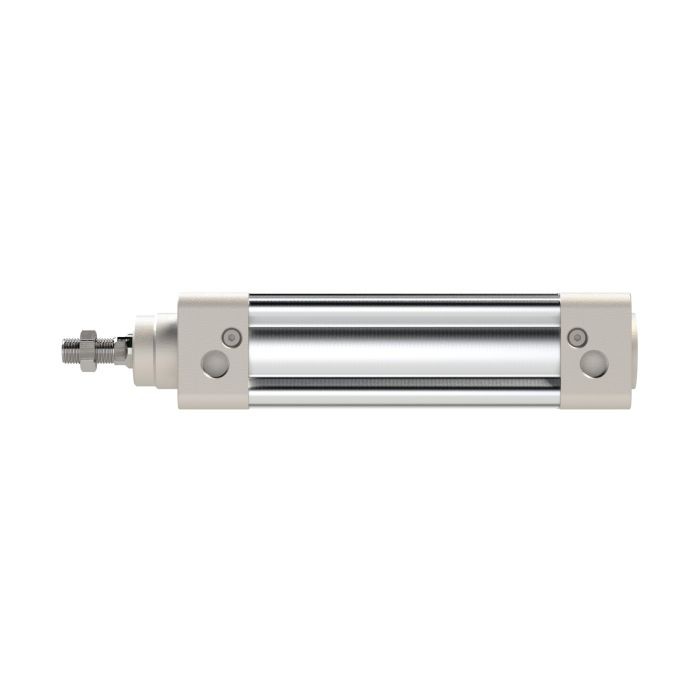

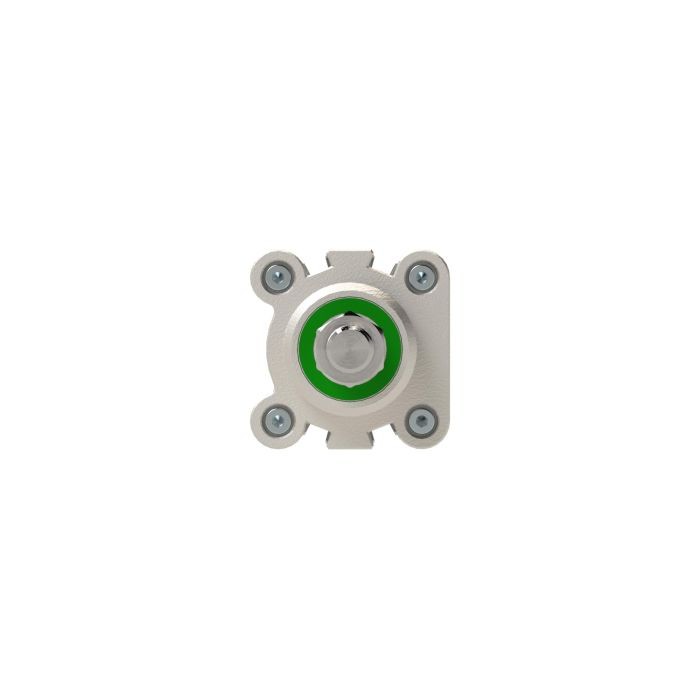

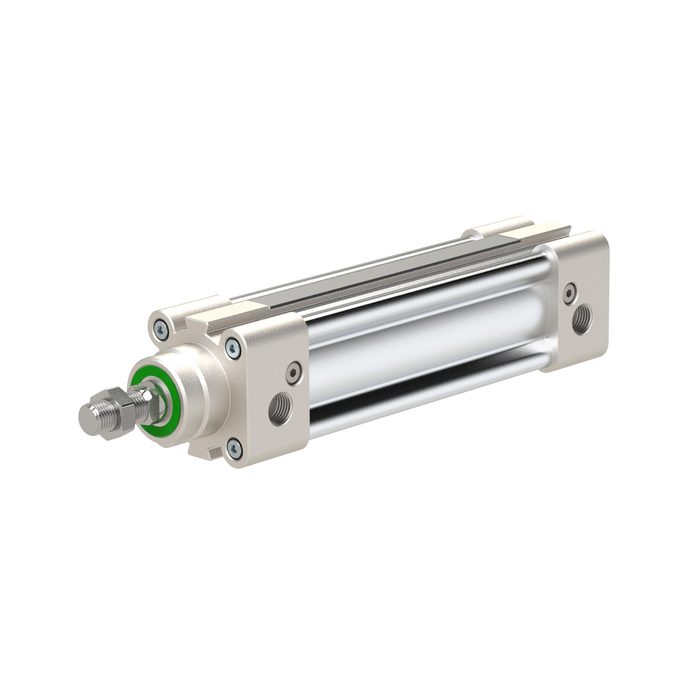

RIEGLER Normzylinder SAI, doppeltwirkend, Kolben-Ø 50, Hub 50, G 1/4
Typennummer: 16.DMD.50050
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Normzylinder SAI für Automatisierungstechnik, max. 10 bar, G 1/4 – Typ 16.DMD.50050
Das RIEGLER Normzylinder SAI, doppeltwirkend, Kolben-Ø 50, Hub 50, G 1/4 wandelt Druckluft in lineare Kraft und Bewegung um – nach ISO 15552 / ISO 6432 gefertigt. mit Dichtungen aus NBR (O-Ringe). Der Betriebsdruckbereich liegt bei 1.5 bar bis 10 bar. Der Temperaturbereich erstreckt sich zwischen -20 °C und 70 °C. Anschlussgewinde G 1/4 – passend für gängige Industriestandards. Mit Kolben-Ø 50 mm, Hub 50 mm, Kolbenstange Stahl, hartverchromt – für leistungsstarke lineare Antriebslösungen. Normkonform und herstellerübergreifend austauschbar.
Einsatzbereich
Typische Anwendungsgebiete: Automatisierung, Maschinenbau und Handhabungstechnik.
| Temperaturbereich min. | -20 °C |
| Temperaturbereich max. | 70 °C |
| Dichtmaterial | NBR (O-Ringe) |
| Serie | Serie SAI |
| Arbeitsdruck min. | 1.5 bar |
| Arbeitsdruck max. | 10 bar |
| Rohr | Aluminium-Profilrohr mit integrierten T-Nuten |
| Kolbenstangendichtung | TPU (Thermoplastisches Polyurethan) |
| Kolbendichtung | TPU (Thermoplastisches Polyurethan) |
| Kolben-Ø | 50 mm |

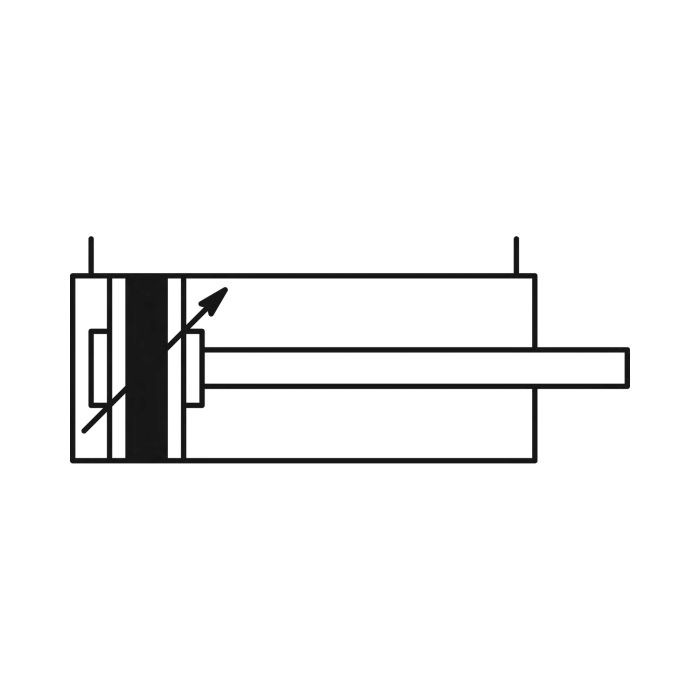

| Funktion | doppeltwirkend |
| Hub | 50 mm |
| Kolbenstangen AG | M16x1,5 |
| Kolbenstangen-Ø | 20 mm |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| Anschluss | G 1/4 |
| Kolbenstange | Stahl, hartverchromt |
| Kolben | Aluminium |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Klassenname | EASY |
| Magnet | mit Magnet |
| Norm | nach ISO 15552 |
| Dämpfung | mit einstellbarer Dämpfung |
| Gewinde Kolbenstange | Außengewinde an der Kolbenstange |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[170611] RIEGLER Normzylinder SAI, doppeltwirkend, Kolben-Ø 50, Hub 100, G 1/4](/web/image/product.template/216203/image_128/%5B170611%5D%20RIEGLER%20Normzylinder%20SAI%2C%20doppeltwirkend%2C%20Kolben-%C3%98%2050%2C%20Hub%20100%2C%20G%201-4?unique=5fa6032)
|
Typennummer: 16.DMD.50100 |
84,91 € | |
![[170612] RIEGLER Normzylinder SAI, doppeltwirkend, Kolben-Ø 50, Hub 125, G 1/4](/web/image/product.template/216204/image_128/%5B170612%5D%20RIEGLER%20Normzylinder%20SAI%2C%20doppeltwirkend%2C%20Kolben-%C3%98%2050%2C%20Hub%20125%2C%20G%201-4?unique=9d1dfdf)
|
Typennummer: 16.DMD.50125 |
87,62 € | |
![[170613] RIEGLER Normzylinder SAI, doppeltwirkend, Kolben-Ø 50, Hub 150, G 1/4](/web/image/product.template/216205/image_128/%5B170613%5D%20RIEGLER%20Normzylinder%20SAI%2C%20doppeltwirkend%2C%20Kolben-%C3%98%2050%2C%20Hub%20150%2C%20G%201-4?unique=fd63bb9)
|
Typennummer: 16.DMD.50150 |
90,34 € | |
![[170614] RIEGLER Normzylinder SAI, doppeltwirkend, Kolben-Ø 50, Hub 160, G 1/4](/web/image/product.template/216206/image_128/%5B170614%5D%20RIEGLER%20Normzylinder%20SAI%2C%20doppeltwirkend%2C%20Kolben-%C3%98%2050%2C%20Hub%20160%2C%20G%201-4?unique=067ff96)
|
Typennummer: 16.DMD.50160 |
92,75 € | |
![[170615] RIEGLER Normzylinder SAI, doppeltwirkend, Kolben-Ø 50, Hub 175, G 1/4](/web/image/product.template/216207/image_128/%5B170615%5D%20RIEGLER%20Normzylinder%20SAI%2C%20doppeltwirkend%2C%20Kolben-%C3%98%2050%2C%20Hub%20175%2C%20G%201-4?unique=b6e9dc3)
|
Typennummer: 16.DMD.50175 |
94,26 € | |
![[170616] RIEGLER Normzylinder SAI, doppeltwirkend, Kolben-Ø 50, Hub 200, G 1/4](/web/image/product.template/216208/image_128/%5B170616%5D%20RIEGLER%20Normzylinder%20SAI%2C%20doppeltwirkend%2C%20Kolben-%C3%98%2050%2C%20Hub%20200%2C%20G%201-4?unique=f368b96)
|
Typennummer: 16.DMD.50200 |
95,25 € | |
![[170617] RIEGLER Normzylinder SAI, doppeltwirkend, Kolben-Ø 50, Hub 250, G 1/4](/web/image/product.template/216209/image_128/%5B170617%5D%20RIEGLER%20Normzylinder%20SAI%2C%20doppeltwirkend%2C%20Kolben-%C3%98%2050%2C%20Hub%20250%2C%20G%201-4?unique=f97f284)
|
Typennummer: 16.DMD.50250 |
100,36 € | |
![[170607] RIEGLER Normzylinder SAI, doppeltwirkend, Kolben-Ø 50, Hub 25, G 1/4](/web/image/product.template/216199/image_128/%5B170607%5D%20RIEGLER%20Normzylinder%20SAI%2C%20doppeltwirkend%2C%20Kolben-%C3%98%2050%2C%20Hub%2025%2C%20G%201-4?unique=d68082f)
|
Typennummer: 16.DMD.50025 |
77,37 € | |
![[170609] RIEGLER Normzylinder SAI, doppeltwirkend, Kolben-Ø 50, Hub 75, G 1/4](/web/image/product.template/216201/image_128/%5B170609%5D%20RIEGLER%20Normzylinder%20SAI%2C%20doppeltwirkend%2C%20Kolben-%C3%98%2050%2C%20Hub%2075%2C%20G%201-4?unique=725130b)
|
Typennummer: 16.DMD.50075 |
82,40 € | |
![[170610] RIEGLER Normzylinder SAI, doppeltwirkend, Kolben-Ø 50, Hub 80, G 1/4](/web/image/product.template/216202/image_128/%5B170610%5D%20RIEGLER%20Normzylinder%20SAI%2C%20doppeltwirkend%2C%20Kolben-%C3%98%2050%2C%20Hub%2080%2C%20G%201-4?unique=093c965)
|
Typennummer: 16.DMD.50080 |
84,91 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[115534] RIEGLER Sensor, Typ »CS1«, REED-Sensor, 2-Draht, 3 m Kabel, NO](/web/image/product.template/200293/image_128/%5B115534%5D%20RIEGLER%20Sensor%2C%20Typ%20%C2%BBCS1%C2%AB%2C%20REED-Sensor%2C%202-Draht%2C%203%20m%20Kabel%2C%20NO?unique=c149fcb)
|
Typennummer: 235.201 |
12,53 € | |
![[115535] RIEGLER Sensor, Typ »CS1«, HALL-Sensor, 3-Draht, M8-Stecker, NO, NPN](/web/image/product.template/200294/image_128/%5B115535%5D%20RIEGLER%20Sensor%2C%20Typ%20%C2%BBCS1%C2%AB%2C%20HALL-Sensor%2C%203-Draht%2C%20M8-Stecker%2C%20NO%2C%20NPN?unique=0c5e4e2)
|
Typennummer: 235.202 |
26,91 € | |
![[115536] RIEGLER Sensor, Typ »CS1«, HALL-Sensor, 3-Draht, 3 m Kabel, NO, NPN](/web/image/product.template/200295/image_128/%5B115536%5D%20RIEGLER%20Sensor%2C%20Typ%20%C2%BBCS1%C2%AB%2C%20HALL-Sensor%2C%203-Draht%2C%203%20m%20Kabel%2C%20NO%2C%20NPN?unique=25543d7)
|
Typennummer: 235.203 |
24,42 € | |
![[115537] RIEGLER Sensor, Typ »CS1«, HALL-Sensor, 3-Draht, M8-Stecker, NO, PNP](/web/image/product.template/200296/image_128/%5B115537%5D%20RIEGLER%20Sensor%2C%20Typ%20%C2%BBCS1%C2%AB%2C%20HALL-Sensor%2C%203-Draht%2C%20M8-Stecker%2C%20NO%2C%20PNP?unique=03251ba)
|
Typennummer: 235.204 |
26,91 € | |
![[115538] RIEGLER Sensor, Typ »CS1«, HALL-Sensor, 3-Draht, 3 m Kabel, NO, PNP](/web/image/product.template/200297/image_128/%5B115538%5D%20RIEGLER%20Sensor%2C%20Typ%20%C2%BBCS1%C2%AB%2C%20HALL-Sensor%2C%203-Draht%2C%203%20m%20Kabel%2C%20NO%2C%20PNP?unique=ace5e7a)
|
Typennummer: 235.205 |
24,42 € | |
![[115753] RIEGLER Fußbefestigung, Typ »LB« für Normzylinder »SE«,»SAI« Kolben-Ø 50](/web/image/product.template/200488/image_128/%5B115753%5D%20RIEGLER%20Fu%C3%9Fbefestigung%2C%20Typ%20%C2%BBLB%C2%AB%20f%C3%BCr%20Normzylinder%20%C2%BBSE%C2%AB%2C%C2%BBSAI%C2%AB%20Kolben-%C3%98%2050?unique=2a57146)
|
Typennummer: 437.102 |
4,25 € | |
![[115761] RIEGLER Schwenklagerblock, Typ »TF« für Normzylinder, für Kolben-Ø 40-50](/web/image/product.template/200496/image_128/%5B115761%5D%20RIEGLER%20Schwenklagerblock%2C%20Typ%20%C2%BBTF%C2%AB%20f%C3%BCr%20Normzylinder%2C%20f%C3%BCr%20Kolben-%C3%98%2040-50?unique=765bc6e)
|
Typennummer: 437.111 |
16,90 € | |
![[115766] RIEGLER Gegenlager, Typ »CR« für Normzylinder »SE«, für Kolben-Ø 50](/web/image/product.template/200501/image_128/%5B115766%5D%20RIEGLER%20Gegenlager%2C%20Typ%20%C2%BBCR%C2%AB%20f%C3%BCr%20Normzylinder%20%C2%BBSE%C2%AB%2C%20f%C3%BCr%20Kolben-%C3%98%2050?unique=0140ba2)
|
Typennummer: 437.122 |
9,26 € | |
![[115774] RIEGLER Schwenkaugenbefestigung Typ »CA« für Normzylinder mit Kolben-Ø50](/web/image/product.template/200509/image_128/%5B115774%5D%20RIEGLER%20Schwenkaugenbefestigung%20Typ%20%C2%BBCA%C2%AB%20f%C3%BCr%20Normzylinder%20mit%20Kolben-%C3%9850?unique=a53248d)
|
Typennummer: 437.132 |
11,00 € | |
![[115781] RIEGLER Flanschbefestigung, Typ »FA« für Normzylinder, für Kolben-Ø 50](/web/image/product.template/200516/image_128/%5B115781%5D%20RIEGLER%20Flanschbefestigung%2C%20Typ%20%C2%BBFA%C2%AB%20f%C3%BCr%20Normzylinder%2C%20f%C3%BCr%20Kolben-%C3%98%2050?unique=d95034c)
|
Typennummer: 437.142 |
7,43 € | |
![[115788] RIEGLER Schwenkgabelbefestigung Typ »CB« für Normzylinder mit Kolben-Ø50](/web/image/product.template/200523/image_128/%5B115788%5D%20RIEGLER%20Schwenkgabelbefestigung%20Typ%20%C2%BBCB%C2%AB%20f%C3%BCr%20Normzylinder%20mit%20Kolben-%C3%9850?unique=92c569e)
|
Typennummer: 437.152 |
11,00 € | |
![[115795] RIEGLER Schwenkkopfbesfestigung Typ »FTC« f.Normzylinder mit Kolben-Ø 50](/web/image/product.template/200530/image_128/%5B115795%5D%20RIEGLER%20Schwenkkopfbesfestigung%20Typ%20%C2%BBFTC%C2%AB%20f.Normzylinder%20mit%20Kolben-%C3%98%2050?unique=df05d72)
|
Typennummer: 437.172 |
23,44 € | |
![[115801] RIEGLER Schwenklager, Typ »TM« für Normzylinder »SE«,»SAI«,Kolben-Ø40-50](/web/image/product.template/200536/image_128/%5B115801%5D%20RIEGLER%20Schwenklager%2C%20Typ%20%C2%BBTM%C2%AB%20f%C3%BCr%20Normzylinder%20%C2%BBSE%C2%AB%2C%C2%BBSAI%C2%AB%2CKolben-%C3%9840-50?unique=3b07f24)
|
Typennummer: 437.181 |
10,57 € | |
![[115811] RIEGLER Gabelkopf, Typ »Y«, Kolbenstangengewinde M16x1,5](/web/image/product.template/200545/image_128/%5B115811%5D%20RIEGLER%20Gabelkopf%2C%20Typ%20%C2%BBY%C2%AB%2C%20Kolbenstangengewinde%20M16x1%2C5?unique=6510262)
|
Typennummer: 437.212 |
13,08 € | |
![[115816] RIEGLER Gelenkauge, Typ »UNIT«, Kolbenstangengewinde M16x1,5](/web/image/product.template/200550/image_128/%5B115816%5D%20RIEGLER%20Gelenkauge%2C%20Typ%20%C2%BBUNIT%C2%AB%2C%20Kolbenstangengewinde%20M16x1%2C5?unique=784d734)
|
Typennummer: 437.222 |
13,19 € | |
![[116944] RIEGLER Sensor »CS1« REED, 2-Draht, M8, NO](/web/image/product.template/267815/image_128/%5B116944%5D%20RIEGLER%20Sensor%20%C2%BBCS1%C2%AB%20REED%2C%202-Draht%2C%20M8%2C%20NO?unique=bb9c973)
|
Typennummer: 235.200-1 |
14,83 € | |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|

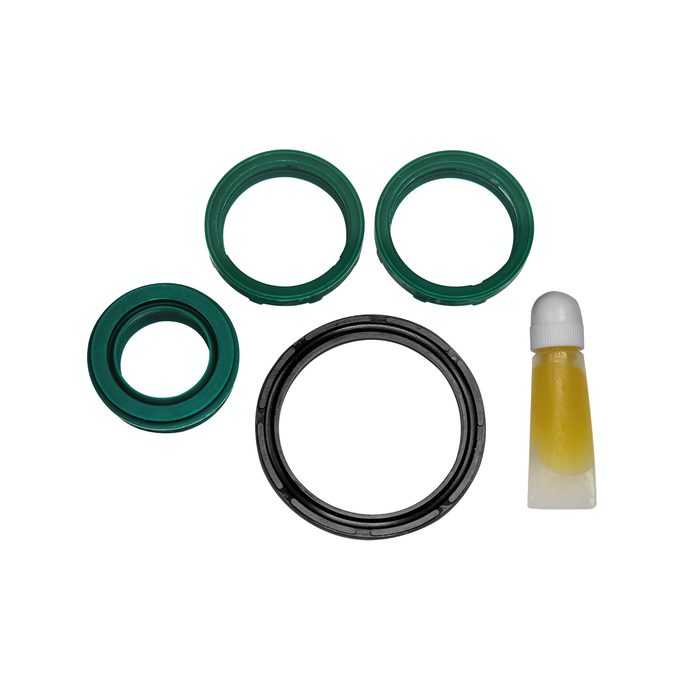

![[116864] RIEGLER Dichtsatz, für Normzylinder SAI, Kolben-Ø 50, TPU/NBR](/web/image/product.template/274698/image_128/%5B116864%5D%20RIEGLER%20Dichtsatz%2C%20f%C3%BCr%20Normzylinder%20SAI%2C%20Kolben-%C3%98%2050%2C%20TPU-NBR?unique=6661658)
|
