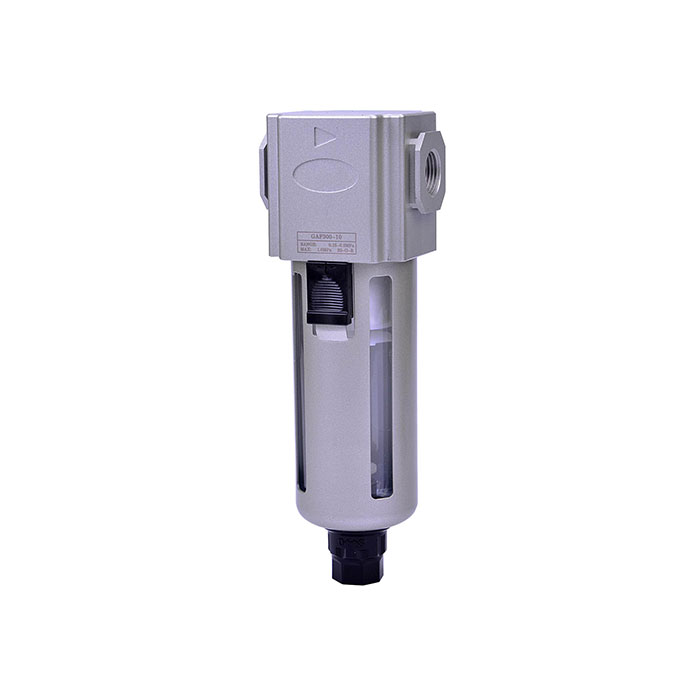

RIEGLER Filter »GA«, PC-Beh., Schutzkorb, 5 µm, BG 300, G 1/4, Ablass: HA
Typennummer: GAF 11
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Filter »GA« aus Aluminium-Druckguss, für Druckluftaufbereitung, max. 9 bar – Typ GAF 11
Das RIEGLER Filter »GA«, PC-Beh., Schutzkorb, 5 µm, BG 300, G 1/4, Ablass: HA entfernt Partikel, Öl und Kondensat aus der Druckluft und schützt empfindliche Pneumatik-Komponenten. Das Gehäuse besteht aus Aluminium-Druckguss mit Dichtungen aus NBR. Der Betriebsdruckbereich liegt bei 1.5 bar bis 9 bar. Der Temperaturbereich erstreckt sich zwischen -5 °C und 70 °C. Anschlussgewinde G 1/4 – passend für gängige Industriestandards. Der Durchflusswert beträgt 2650 l/min (bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar). Filterfeinheit 5 µm, Behälter aus Polycarbonatbehälter mit Schutzkorb. Verlängert die Lebensdauer nachgeschalteter Komponenten deutlich.
Einsatzbereich
Typische Anwendungsgebiete: Druckluftaufbereitung vor Ventilen, Zylindern und Werkzeugen.
| Eingangsdruck max. | 10 bar |
| Temperaturbereich min. | -5 °C |
| Temperaturbereich max. | 70 °C |
| Gehäuse | Aluminium-Druckguss |
| Dichtmaterial | NBR |
| Durchflusswertmessung | bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar |
| Serie | GA |
| Behälter | Polycarbonatbehälter mit Schutzkorb |
| Filterfeinheit | 5 µm |
| Arbeitsdruck min. | 1.5 bar |
| Arbeitsdruck max. | 9 bar |
| Gewinde | G 1/4 |
| Durchfluss | 2650 l/min |
| Kondensatablass | halbautomatisch |
| BG | 300 |
| A (mm) | 62.5 |
| B (mm) | 197 |
| C (mm) | 39 |
| D (mm) | 158 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Klassenname | EASY |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[178458] RIEGLER Filter »GA«, PC-Beh., Schutzkorb, 5 µm, BG 300, G 1/2, Ablass: HA](/web/image/product.template/216348/image_128/%5B178458%5D%20RIEGLER%20Filter%20%C2%BBGA%C2%AB%2C%20PC-Beh.%2C%20Schutzkorb%2C%205%20%C2%B5m%2C%20BG%20300%2C%20G%201-2%2C%20Ablass:%20HA?unique=4d8507d)
|
Typennummer: GAF 13 |
21,00 € | |
![[178463] RIEGLER Filter »GA«, PC-Beh., Schutzkorb, 5 µm, BG 300, G 1/2, Ablass: VA](/web/image/product.template/216353/image_128/%5B178463%5D%20RIEGLER%20Filter%20%C2%BBGA%C2%AB%2C%20PC-Beh.%2C%20Schutzkorb%2C%205%20%C2%B5m%2C%20BG%20300%2C%20G%201-2%2C%20Ablass:%20VA?unique=9987375)
|
Typennummer: GAF 13 A |
55,47 € | |
![[178461] RIEGLER Filter »GA«, PC-Beh., Schutzkorb, 5 µm, BG 300, G 1/4, Ablass: VA](/web/image/product.template/216351/image_128/%5B178461%5D%20RIEGLER%20Filter%20%C2%BBGA%C2%AB%2C%20PC-Beh.%2C%20Schutzkorb%2C%205%20%C2%B5m%2C%20BG%20300%2C%20G%201-4%2C%20Ablass:%20VA?unique=54255f7)
|
Typennummer: GAF 11 A |
55,47 € | |
![[178457] RIEGLER Filter »GA«, PC-Beh., Schutzkorb, 5 µm, BG 300, G 3/8, Ablass: HA](/web/image/product.template/216347/image_128/%5B178457%5D%20RIEGLER%20Filter%20%C2%BBGA%C2%AB%2C%20PC-Beh.%2C%20Schutzkorb%2C%205%20%C2%B5m%2C%20BG%20300%2C%20G%203-8%2C%20Ablass:%20HA?unique=739915a)
|
Typennummer: GAF 12 |
21,00 € | |
![[178462] RIEGLER Filter »GA«, PC-Beh., Schutzkorb, 5 µm, BG 300, G 3/8, Ablass: VA](/web/image/product.template/216352/image_128/%5B178462%5D%20RIEGLER%20Filter%20%C2%BBGA%C2%AB%2C%20PC-Beh.%2C%20Schutzkorb%2C%205%20%C2%B5m%2C%20BG%20300%2C%20G%203-8%2C%20Ablass:%20VA?unique=2e0308c)
|
Typennummer: GAF 12 A |
55,47 € | |
![[178460] RIEGLER Filter »GA«, PC-Beh., Schutzkorb, 5 µm, BG 400, G 1/2, Ablass: HA](/web/image/product.template/216350/image_128/%5B178460%5D%20RIEGLER%20Filter%20%C2%BBGA%C2%AB%2C%20PC-Beh.%2C%20Schutzkorb%2C%205%20%C2%B5m%2C%20BG%20400%2C%20G%201-2%2C%20Ablass:%20HA?unique=580b732)
|
Typennummer: GAF 33 |
39,32 € | |
![[178465] RIEGLER Filter »GA«, PC-Beh., Schutzkorb, 5 µm, BG 400, G 1/2, Ablass: VA](/web/image/product.template/216355/image_128/%5B178465%5D%20RIEGLER%20Filter%20%C2%BBGA%C2%AB%2C%20PC-Beh.%2C%20Schutzkorb%2C%205%20%C2%B5m%2C%20BG%20400%2C%20G%201-2%2C%20Ablass:%20VA?unique=13f4bc5)
|
Typennummer: GAF 33 A |
70,79 € | |
![[178459] RIEGLER Filter »GA«, PC-Beh., Schutzkorb, 5 µm, BG 400, G 3/8, Ablass: HA](/web/image/product.template/216349/image_128/%5B178459%5D%20RIEGLER%20Filter%20%C2%BBGA%C2%AB%2C%20PC-Beh.%2C%20Schutzkorb%2C%205%20%C2%B5m%2C%20BG%20400%2C%20G%203-8%2C%20Ablass:%20HA?unique=d4bc948)
|
Typennummer: GAF 32 |
39,32 € | |
![[178464] RIEGLER Filter »GA«, PC-Beh., Schutzkorb, 5 µm, BG 400, G 3/8, Ablass: VA](/web/image/product.template/216354/image_128/%5B178464%5D%20RIEGLER%20Filter%20%C2%BBGA%C2%AB%2C%20PC-Beh.%2C%20Schutzkorb%2C%205%20%C2%B5m%2C%20BG%20400%2C%20G%203-8%2C%20Ablass:%20VA?unique=bedbbe4)
|
Typennummer: GAF 32 A |
70,79 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[116516] RIEGLER Verbindungselement m. Wandbefestigung, 1 Bohrung m. L-Bügel BG300](/web/image/product.template/201216/image_128/%5B116516%5D%20RIEGLER%20Verbindungselement%20m.%20Wandbefestigung%2C%201%20Bohrung%20m.%20L-B%C3%BCgel%20BG300?unique=0ad9100)
|
Typennummer: LB 300 |
6,66 € | |
![[116609] RIEGLER Verbindungselement,Wandbefestigung, 2 Bohrungen, m. T-Bügel BG300](/web/image/product.template/202327/image_128/%5B116609%5D%20RIEGLER%20Verbindungselement%2CWandbefestigung%2C%202%20Bohrungen%2C%20m.%20T-B%C3%BCgel%20BG300?unique=b65cdff)
|
Typennummer: TB 300 |
6,66 € | |

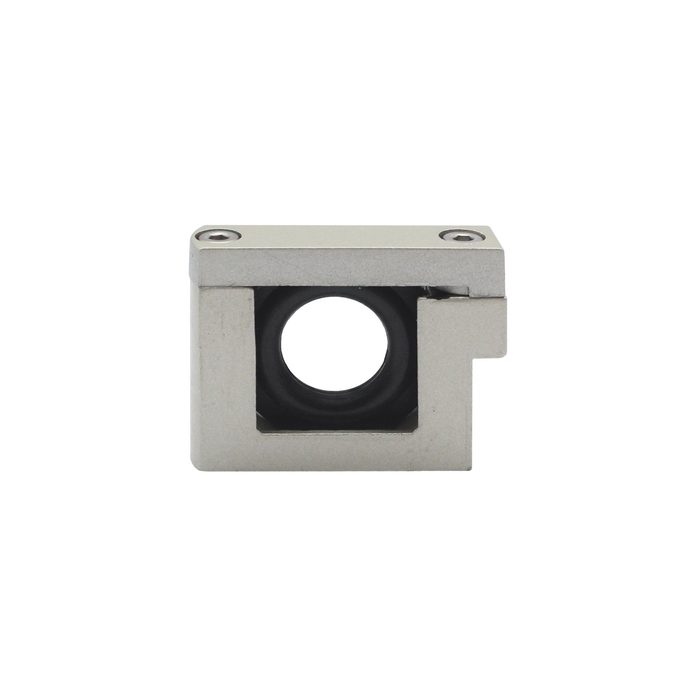

![[116613] RIEGLER Verbindungselement o. Wandbefestigung, mit U-förmigem Bügel BG300](/web/image/product.template/202331/image_128/%5B116613%5D%20RIEGLER%20Verbindungselement%20o.%20Wandbefestigung%2C%20mit%20U-f%C3%B6rmigem%20B%C3%BCgel%20BG300?unique=e46908b)
|
Typennummer: UB 300 |
7,96 € | |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[179146] RIEGLER Filterelement 5 µm, für Filter/Filterregler »GA«, BG 300](/web/image/product.template/216416/image_128/%5B179146%5D%20RIEGLER%20Filterelement%205%20%C2%B5m%2C%20f%C3%BCr%20Filter-Filterregler%20%C2%BBGA%C2%AB%2C%20BG%20300?unique=932d98e)
|
Typennummer: GAF 11 400 |
6,66 € | |

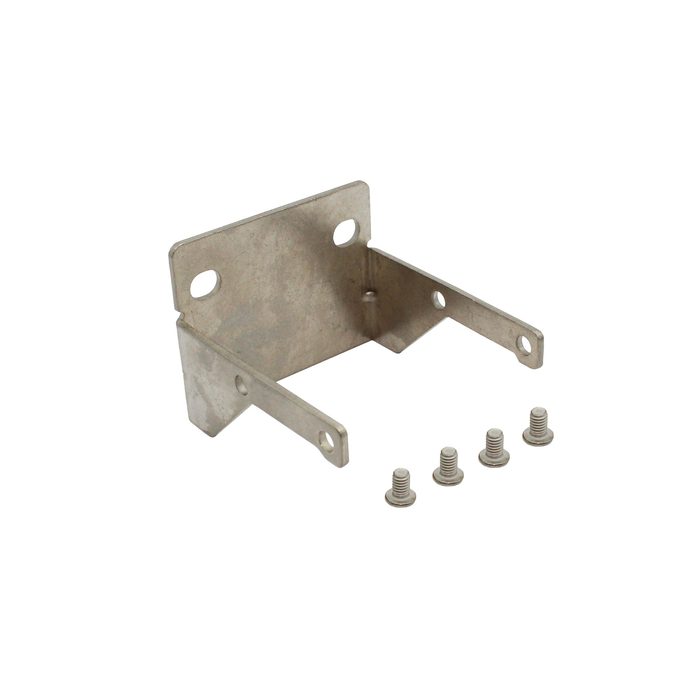

![[179148] RIEGLER Haltewinkel inkl. 4 Schrauben, für Serie »GA«, BG 300](/web/image/product.template/216418/image_128/%5B179148%5D%20RIEGLER%20Haltewinkel%20inkl.%204%20Schrauben%2C%20f%C3%BCr%20Serie%20%C2%BBGA%C2%AB%2C%20BG%20300?unique=011187b)
|
