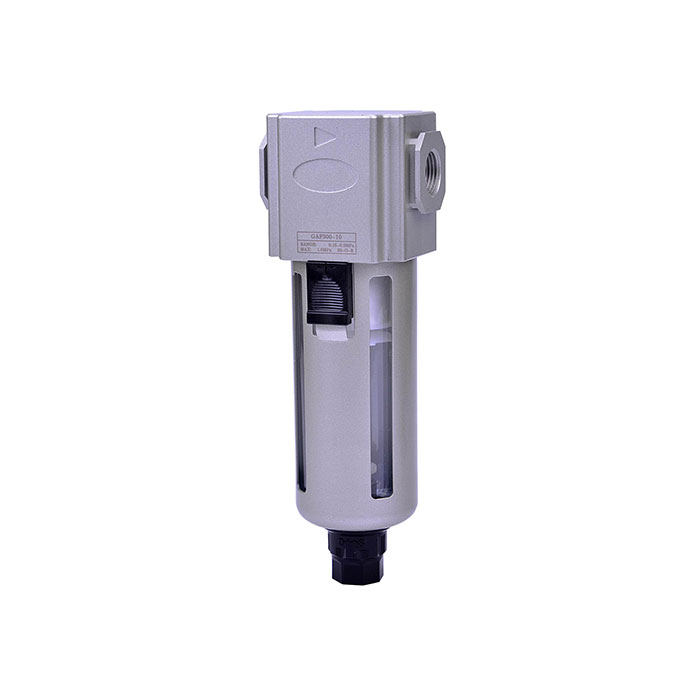

RIEGLER Filter »GA«, PC-Beh., Schutzkorb, 5 µm, BG 400, G 3/8, Ablass: HA
Typennummer: GAF 32
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Filter »GA« aus Aluminium-Druckguss, für Druckluftaufbereitung, max. 9 bar – Typ GAF 32
Das RIEGLER Filter »GA«, PC-Beh., Schutzkorb, 5 µm, BG 400, G 3/8, Ablass: HA entfernt Partikel, Öl und Kondensat aus der Druckluft und schützt empfindliche Pneumatik-Komponenten. Das Gehäuse besteht aus Aluminium-Druckguss mit Dichtungen aus NBR. Der Betriebsdruckbereich liegt bei 1.5 bar bis 9 bar. Der Temperaturbereich erstreckt sich zwischen -5 °C und 70 °C. Anschlussgewinde G 3/8 – passend für gängige Industriestandards. Der Durchflusswert beträgt 4600 l/min (bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar). Filterfeinheit 5 µm, Behälter aus Polycarbonatbehälter mit Schutzkorb. Verlängert die Lebensdauer nachgeschalteter Komponenten deutlich.
Einsatzbereich
Typische Anwendungsgebiete: Druckluftaufbereitung vor Ventilen, Zylindern und Werkzeugen.
| Eingangsdruck max. | 10 bar |
| Temperaturbereich min. | -5 °C |
| Temperaturbereich max. | 70 °C |
| Gehäuse | Aluminium-Druckguss |
| Dichtmaterial | NBR |
| Durchflusswertmessung | bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar |
| Serie | GA |
| Behälter | Polycarbonatbehälter mit Schutzkorb |
| Filterfeinheit | 5 µm |
| Arbeitsdruck min. | 1.5 bar |
| Arbeitsdruck max. | 9 bar |
| Gewinde | G 3/8 |
| Durchfluss | 4600 l/min |
| Kondensatablass | halbautomatisch |
| BG | 400 |
| A (mm) | 80 |
| B (mm) | 220 |
| C (mm) | 42.5 |
| D (mm) | 177.5 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Klassenname | EASY |
