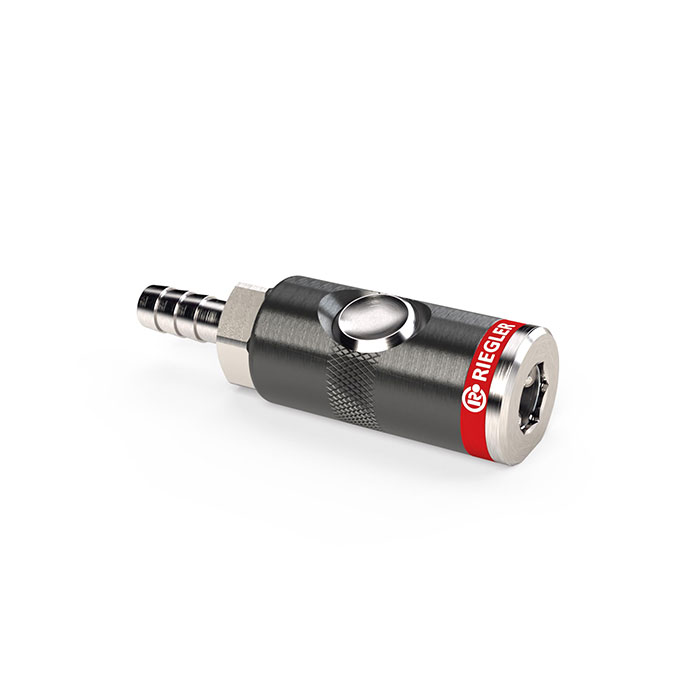

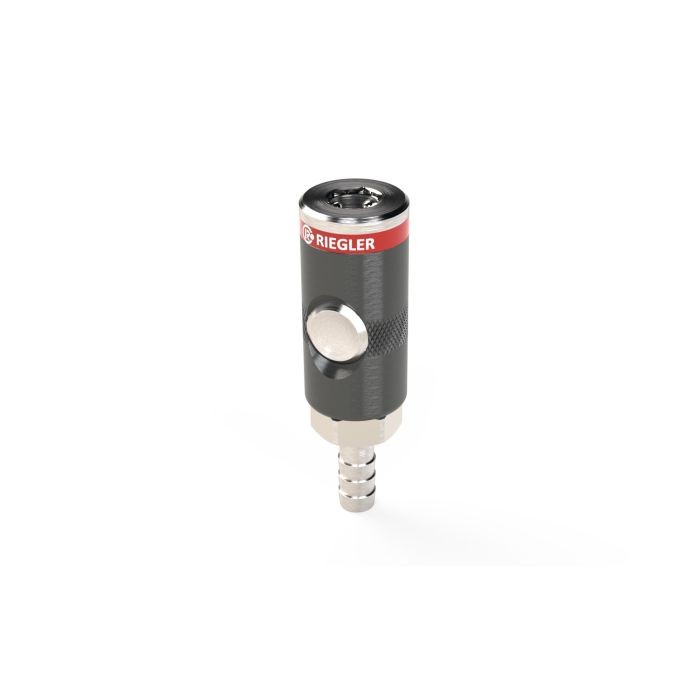

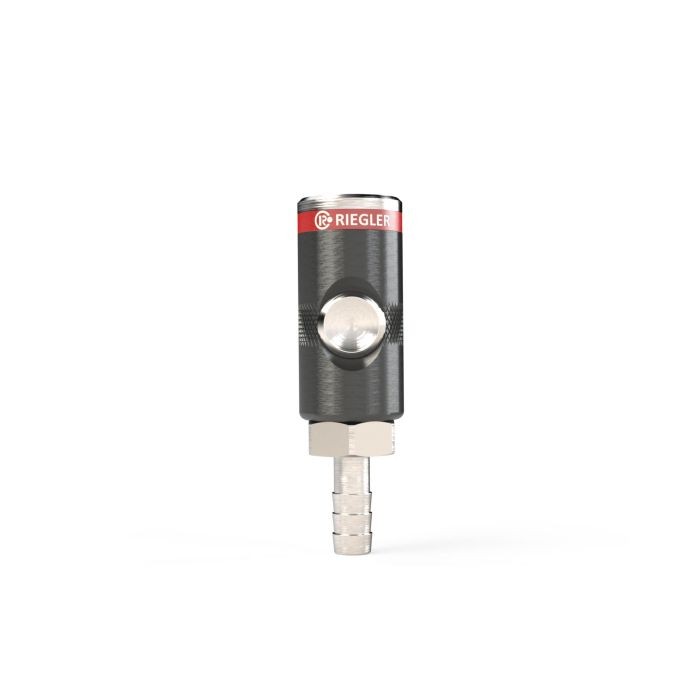

RIEGLER Druckknopf-Sicherheitskupplung NW 7,4, LW13
Typennummer: DKSKLW13
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Druckknopf-Sicherheitskupplung aus Aluminium, eloxiert, für Druckluftversorgung – Typ DKSKLW13

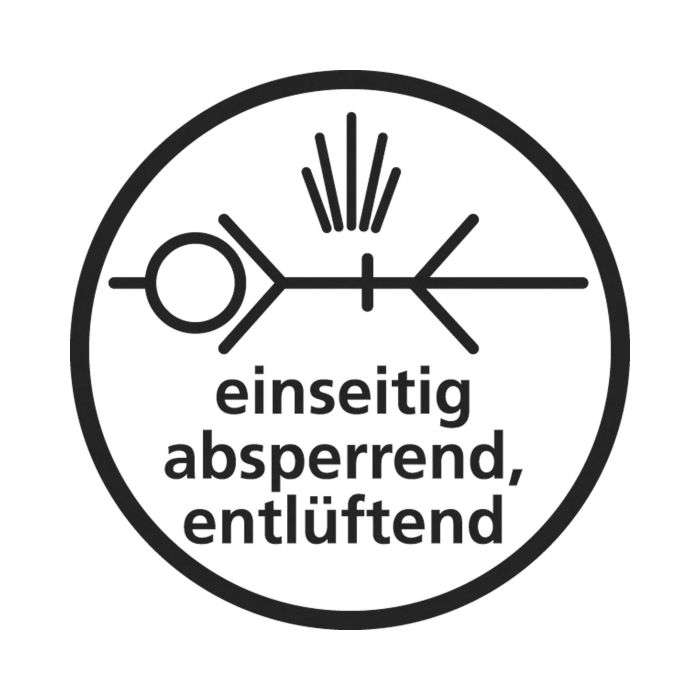

Das RIEGLER Druckknopf-Sicherheitskupplung NW 7,4, LW13 trennt die Druckluftleitung kontrolliert in zwei Stufen und schützt den Bediener. Das Gehäuse besteht aus Aluminium, eloxiert mit Dichtungen aus NBR. Ausgelegt für einen maximalen Betriebsdruck von 12 bar. Die zulässige Mediumstemperatur liegt zwischen -20 °C und 70 °C. Anschlussgewinde LW 13 – passend für gängige Industriestandards. Der Durchflusswert beträgt 1600 l/min (Luft) (bei 6 bar und Δp = 1 bar). Maximale Sicherheit durch kontrollierte Druckentlastung.
Einsatzbereich
Typische Anwendungsgebiete: Druckluftanwendungen mit Personenschutzanforderung.
| Anschluss | LW 13 |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in % bei RoHS | 0.4 und 4 |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Ausnahme | 6b, 6c |
| Betriebsdruck max. | 12 bar |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| Dichtmaterial | NBR |
| Durchfluss | 1600 l/min (Luft) |
| Durchflusswertmessung | bei 6 bar und Δp = 1 bar |
| Gehäuse | Aluminium, eloxiert |
| Gewindestück | Messing vernickelt |
| Innenteile | Edelstahl 1.4301 |
| Klassenname | MAX |
| Knopf | Stahl gehärtet und verzinkt |
| Länge | 86.6 mm |
| Materialkennung | CW614N, AL2011 |
| Mediumstemperatur max. | 70 °C |
| Mediumstemperatur min. | -20 °C |
| NW | 74 |
| REACH Info | enthält SVHC Stoff |
| REACH SVHC1 Stoff Name | Blei |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Werkstoff-Hinweis | RoHS konform |
| SW | 21 mm |
| Umgebungstemperatur max. | 70 °C |
| Umgebungstemperatur min. | -20 °C |
| Ventil | Stahl gehärtet und verzinkt |
