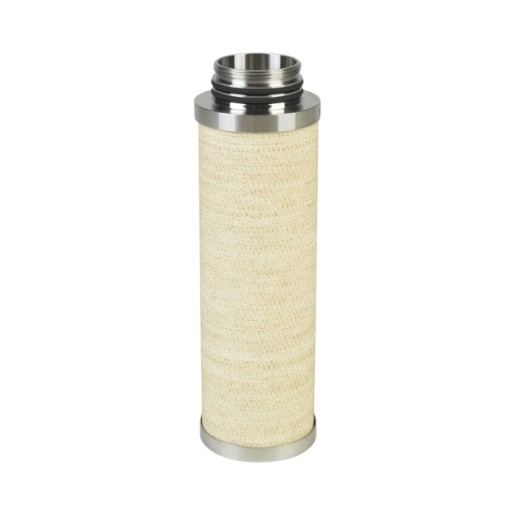

Donaldson Filterelement MF 03/05 HTCR
Nenndurchflussleistung bei 7 bar: 40 m³/h
Donaldson entwickelt seit über 100 Jahren innovative Lösungen für komplexe Filtrationsanforderungen. Als einer der weltweit führenden Anbieter bietet das Unternehmen modernste Filtrationstechnologien sowie hochwertige Filter und Ersatzteile für verschiedenste Branchen
Hochtemperatur-Koaleszenzfilter zur Ölabscheidung HTCR – UltraPleat® mit Edelstahl
Das Donaldson Filterelement MF 03/05 HTCR ist ein spezialisierter Hochtemperatur-Druckluftfilter und Koaleszenzfilter zur Ölabscheidung mit UltraPleat® Technologie und maximaler Korrosionsbeständigkeit. Dieses Donaldson Filterelement bietet einen Restölgehalt von ≤0,06 mg/m³ und Edelstahl-Endkappen für den Einsatz in aggressiven Umgebungen. Effiziente Druckluftaufbereitung nach ISO 8573-1.
Leistungsdaten & Filtrationseigenschaften
- Filtrationstyp: Hochtemperatur-Koaleszenzfilter zur Ölabscheidung (HTCR) mit UltraPleat® Technologie.
- Nenndurchfluss: 40 m³/h bei 7 bar Betriebsdruck.
- Ölabscheidung: Ölabscheidegrad 99,4 %. Restölgehalt ≤0,06 mg/m³ (bei 10 mg/m³ Eintritt).
- Partikelabscheidung: 99,99998 % bei 0,01 µm – höchste Druckluftqualität.
- Korrosionsbeständigkeit: Edelstahl-Endkappen für aggressive Umgebungen.
- Validierte Qualität: Geprüft nach ISO 12500-1 und ISO 12500-3.
Hochwertiger Aufbau des Elements
- UltraPleat® Filtermedium: Plissiertes 3D-Mikrofaservlies aus Borosilikat-Glasfasern für maximale Ölabscheidung.
- Edelstahl-Endkappen: Maximale Korrosionsbeständigkeit bei aggressiven Kondensaten.
- Koaleszenzmantel: Fixiertes Polyestervlies für optimale Flüssigkeitsableitung.
- Stützstruktur: Edelstahl-Stützmäntel (1.4301/304) zum Schutz gegen Druckstöße.
- Abdichtung: NBR-O-Ringe für leckagefreien Sitz im Filtergehäuse.
Systemkompatibilität
- Passend für: Dieses Donaldson Filterelement ist als Ersatzfilter für Donaldson Druckluftfilter-Gehäuse der Baureihen AG/SG/HD (Baugröße 03/05) konzipiert. Passgenaue Filterpatrone zum einfachen Austausch.
Typische Anwendungsgebiete
- Zentrale Druckluftaufbereitung: Koaleszenzfilter zur Ölabscheidung und Vorfilter zum Schutz von Trocknern.
- Endstellen-Filtration: Druckluftfilter für Steuerungs-, Instrumenten- und Prozessluft.
- Lebensmittel- und Pharmaindustrie: Ölabscheidung für kontaminationsfreie Druckluft.
- Automobilindustrie: Druckluftaufbereitung für Lackier- und Montageprozesse.
- Elektronikfertigung: Ölfreie Druckluft für Halbleiter- und Leiterplattenproduktion.
| Filter Typ | MF HTCR: Mikrofilter (Chemisch beständig) |
| Nenndurchflussleistung bei 7 bar (m³/h) | 40 |
| Elementtyp | AG, SG und HD |
| Anschlusstyp | UF-Gewindeende |
