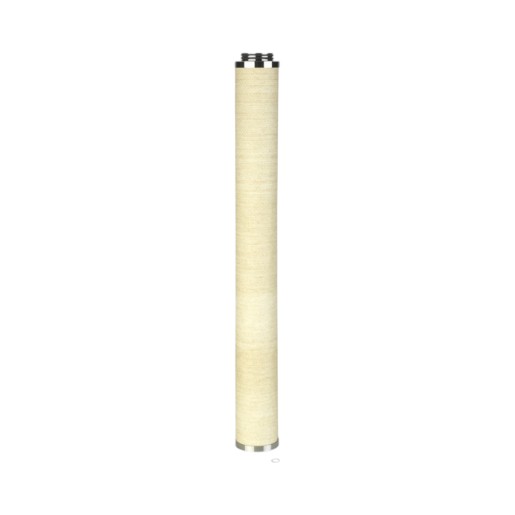

Donaldson Filterelement FF 20/30 HTNX
Nenndurchflussleistung bei 7 bar: 1440 m³/h
Donaldson entwickelt seit über 100 Jahren innovative Lösungen für komplexe Filtrationsanforderungen. Als einer der weltweit führenden Anbieter bietet das Unternehmen modernste Filtrationstechnologien sowie hochwertige Filter und Ersatzteile für verschiedenste Branchen
Hochtemperatur-Koaleszenzfilter zur Ölabscheidung HTNX – Druckluftfiltration mit Nomex® bis 180 °C
Das Donaldson Filterelement FF 20/30 HTNX ist ein leistungsstarker Hochtemperatur-Druckluftfilter und Koaleszenzfilter zur Ölabscheidung mit UltraPleat® Technologie für Betriebstemperaturen bis 180 °C. Dieses Donaldson Filterelement nutzt eine temperaturbeständige Nomex®-Drainageschicht und eignet sich hervorragend für die Ölabscheidung bei extremen thermischen Belastungen – hocheffiziente Druckluftaufbereitung nach ISO 8573-1 auch bei höchsten Temperaturen.
Leistungsdaten & Filtrationseigenschaften
- Filtrationstyp: Hochtemperatur-Koaleszenzfilter zur Ölabscheidung (HTNX) mit UltraPleat® Technologie und Nomex®-Drainageschicht.
- Nenndurchfluss: 1.440 m³/h bei 7 bar Betriebsdruck.
- Temperaturbeständigkeit: Druckluftfilter einsetzbar bis 180 °C dank temperaturbeständigem Nomex®-Gewebe.
- Ölabscheidung: 99 % Ölabscheidegrad (8 bar absolut, 10 mg/m³). Restölgehalt ≤ 0,03 mg/m³ – ölfreie Druckluft bei Hochtemperatur.
- Energieeffizienz: Plissiertes Filterelement mit minimalem Druckverlust und reduzierten Energiekosten.
- Validierte Qualität: Geprüft nach ISO 12500-1 und ISO 12500-3 – zuverlässige Druckluftqualität nach ISO 8573-1.
Hochwertiger Aufbau des Elements
- UltraPleat® Filtermedium: Plissiertes 3D-Mikrofaservlies aus Borosilikat-Glasfasern für höchste Ölabscheidung bei Hochtemperatur.
- Nomex®-Drainageschicht: Temperaturbeständiges Hochleistungsgewebe für zuverlässige Ölabscheidung bei extremen Temperaturen.
- Robuste Stützstruktur: Edelstahl-Stützmäntel (1.4301/304) sichern das Filterelement zuverlässig gegen Druckstöße ab.
- Hochwertige Materialien: Aluminium-Endkappen und Edelstahl für optimale Temperatur- und Korrosionsbeständigkeit.
- Zuverlässige Abdichtung: Hochwertige O-Ringe für leckagefreien Sitz im Druckluftfilter-Gehäuse.
Systemkompatibilität
- Passend für: Dieses Donaldson Filterelement ist als Ersatzfilter für Donaldson Druckluftfilter-Gehäuse der Baureihen AG, SG, HD und P-EG (Baugröße 20/30) konzipiert. Einfacher Austausch des Koaleszenzfilters in Ihrer Druckluftanlage.
Typische Anwendungsgebiete
- Hochtemperatur-Druckluftaufbereitung: Koaleszenzfilter zur Ölabscheidung für Anlagen mit Betriebstemperaturen bis 180 °C.
- Chemische Industrie: Koaleszenzfilter zur Ölabscheidung bei erhöhten Temperaturen und anspruchsvollen Prozessbedingungen.
- Energieversorgung: Hochtemperatur-Druckluftfilter zum Schutz empfindlicher Steuerungskomponenten.
- Maschinen- und Anlagenbau: Druckluftaufbereitung und Ölabscheidung für Instrumenten- und Prozessluft unter thermischer Belastung.
| Filter Typ | FF HTNX: Feinfilter (Hochtemperatur) |
| Nenndurchflussleistung bei 7 bar (m³/h) | 1440 |
| Elementtyp | AG, SG und HD |
| Anschlusstyp | UF-Steckanschluss mit Verbindungsstab |
