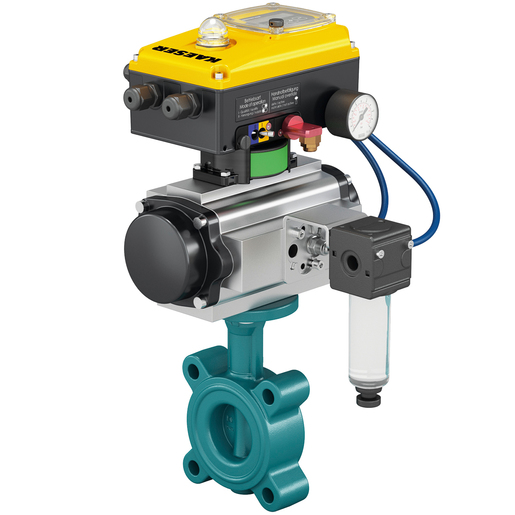

KAESER Druckhaltesystem Modell DHS4.0 150 DN150 PS16
Elektronisches Druckhaltesystem DHS 4.0 | DN 150 | Zwischenbauklappe | 16 bar | Pulsweitenmodulation | SIGMA NETWORK
Das Familienunternehmen KAESER KOMPRESSOREN zählt seit 1919 zu den weltweit führenden Herstellern und Anbietern von Produkten und Dienstleistungen im Bereich Druckluft
KAESER Druckhaltesystem DHS 4.0 150 DN 150 – Druckluftqualität zuverlässig sichern
Das KAESER Druckhaltesystem DHS 4.0 150 schützt die Aufbereitungskomponenten Ihrer Druckluftstation vor Überströmung beim Wiederanfahren nach Schwachlast- oder Ruhezeiten. Ohne Druckhaltesystem fehlt der Widerstand des Netzdruckes – Druckluft durchströmt Kältetrockner und Druckluftfilter mit zu hoher Geschwindigkeit und beeinträchtigt die Druckluftqualität.
Der DHS 4.0 150 ist mit einer Zwischenbauklappe (Absperrklappe) ausgestattet und wird direkt in die Rohrleitung mit Flanschanschluss DN 150 eingebaut. Das patentierte Regelsystem mit Pulsweitenmodulation steuert den federbelasteten pneumatischen Schwenkantrieb präzise und sichert den Mindestdruck bei einem maximalen Betriebsüberdruck von 16 bar. Zwei wählbare Betriebsarten decken sowohl Stationen mit mehreren Aufbereitungssträngen (Betriebsart I) als auch Systeme mit einem Aufbereitungsstrang (Betriebsart II) ab.
Die elektronische Steuereinheit mit 25-Sprachen-Display, integriertem Druckaufnehmer und SIGMA NETWORK Schnittstelle ermöglicht die Einbindung in die übergeordnete Steuerung SIGMA AIR MANAGER 4.0. Zusätzlich bietet das DHS 4.0 150 eine Modbus-TCP-Schnittstelle, potentialfreie Ein- und Ausgänge sowie eine Hand-Notbetätigung bei Stromausfall. Die Abmessungen betragen 397 × 342 × 645 mm (B × T × H) bei einem Gewicht von 28,9 kg.
| Anschlussweite | DN 150 |
| Max. Überdruck (bar) | 16 |
| Breite (mm) | 397 |
| Tiefe (mm) | 342 |
| Höhe (mm) | 645 |
| Elektrische Versorgung | 100-240 VAC/50|60Hz o. 24 V DC |
| Schutzart (IP) | 65 |
| Max. Betriebstemperatur (°C) | +70 |
