CS INSTRUMENTS VA520 Verbrauchszähler mit integrierter 1/2", DN 15 Messstrecke 1,4301
Als führender Hersteller von Messtechnik für Druckluft steht CS INSTRUMENTS für höchste Qualität und Innovation. "Made in Germany" ist unsere Praxis – Entwicklung, Produktion und Kalibrierung finden ausschließlich in Deutschland statt
Inline-Durchflussmesser – Messstrecke DN 15, 1.4301
Der CS Instruments VA 520 ist ein thermischer Inline-Durchflussmesser mit integrierter Messstrecke aus Edelstahl 1.4301. Diese Variante mit Messstrecke DN 15 wird direkt in die Rohrleitung eingebaut – kein Einstecksensor, keine zusätzliche Messkammer. Der VA 520 ist DVGW-geprüft und damit auch für Abrechnungszwecke zugelassen. Display, Gesamtzähler, 4-20 mA, Impuls und RS 485 (Modbus-RTU) sind serienmäßig an Bord. Alle Gasarten: Druckluft, N₂, O₂, CO₂, Argon u. v. m.
Einsatzbereiche
Der VA 520 eignet sich besonders für die normkonforme Verbrauchserfassung an Kompressorstationen, in der Energiebilanzierung und im Druckluft-Monitoring nach ISO 50001. In Verbindung mit einem Bildschirmschreiber werden die Messdaten zentral erfasst und ausgewertet. Zubehör wie Anschlussleitungen finden Sie ebenfalls bei FILCOM.
| Messgrößen | m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw. Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen |
| Einheiten über Tastatur am Display einstellbar | m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lb/h |
| Sensor | Thermischer Massenstromsensor |
| Messmedium | Luft, Gase |
| Gasarten über CS Service Software oder CS Datenlogger einstellbar | Luft, Stickstoff, Argon, CO2, Sauerstoff |
| Genauigkeit (v. M. = vom Messwert) (v. E. = vom Endwert) | ± 1,5 % v. M. ± 0,3 % v. E. auf Wunsch: ± 1 % v. M. ± 0,3 % v. E. |
| Betriebsdruck (bar) | -1 bis 16 bar optional bis PN 40 |
| Digitalausgang | RS 485 Schnittstelle (Modbus-RTU), optional: Ethernet-Interface PoE, M-Bus |
| Analogausgang | 4…20 mA für m³/h bzw. l/min |
| Impulsausgang | 1 Impuls pro m³ bzw. pro Liter galvanisch isoliert. Impulswertigkeit am Display einstellbar. Alternativ ist der Impulsausgang als Alarmrelais nutzbar |
| Versorgung | 18…36 VDC, 5 W |
| Gehäuse | Polycarbonat (IP 65) |
| Einbaulage | beliebig |
| Messstrecke | Edelstahl, 1.4404 oder 1.4301 |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|

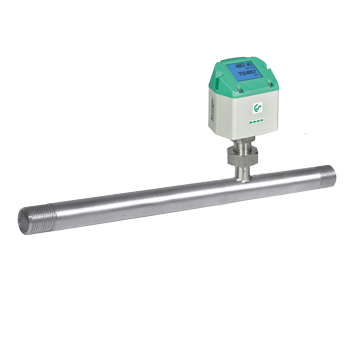

![[0695 0524] CS INSTRUMENTS VA520 Verbrauchszähler mit integrierter 1 1/2", DN 40 Messstrecke 1,4301](/web/image/product.template/111383/image_128/%5B0695%200524%5D%20CS%20INSTRUMENTS%20VA520%20Verbrauchsz%C3%A4hler%20mit%20integrierter%201%201-2%22%2C%20DN%2040%20Messstrecke%201%2C4301?unique=f3e23ba)
|
1.449,42 € | ||

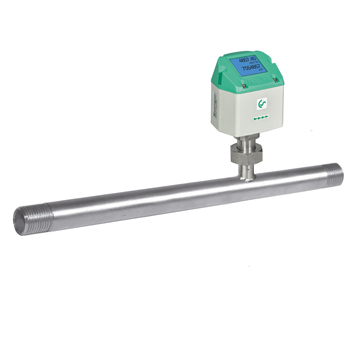

![[0695 1524] CS INSTRUMENTS VA520 Verbrauchszähler mit integrierter 1 1/2", DN 40, Messstrecke 1,4571](/web/image/product.template/194787/image_128/%5B0695%201524%5D%20CS%20INSTRUMENTS%20VA520%20Verbrauchsz%C3%A4hler%20mit%20integrierter%201%201-2%22%2C%20DN%2040%2C%20Messstrecke%201%2C4571?unique=234094c)
|
1.561,28 € | ||
![[0695 0526] CS INSTRUMENTS VA520 Verbrauchszähler mit integrierter 1 1/4", DN 32 Messstrecke 1,4301](/web/image/product.template/194775/image_128/%5B0695%200526%5D%20CS%20INSTRUMENTS%20VA520%20Verbrauchsz%C3%A4hler%20mit%20integrierter%201%201-4%22%2C%20DN%2032%20Messstrecke%201%2C4301?unique=7f6310d)
|
1.449,42 € | ||

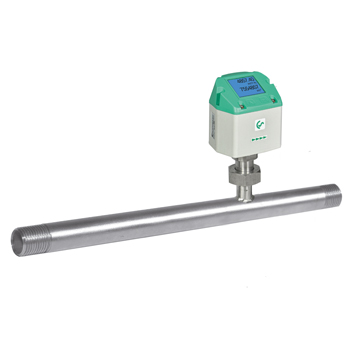

![[0695 1526] CS INSTRUMENTS VA520 Verbrauchszähler mit integrierter 1 1/4", DN 32 Messtrecke 1,4571](/web/image/product.template/194789/image_128/%5B0695%201526%5D%20CS%20INSTRUMENTS%20VA520%20Verbrauchsz%C3%A4hler%20mit%20integrierter%201%201-4%22%2C%20DN%2032%20Messtrecke%201%2C4571?unique=5e2a3e4)
|
1.561,28 € | ||

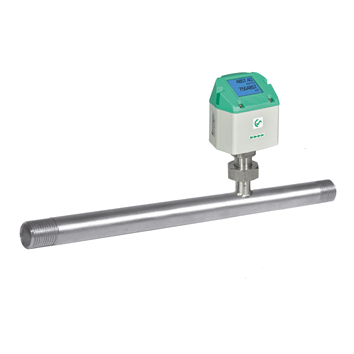

![[0695 1521] CS INSTRUMENTS VA520 Verbrauchszähler mit integrierter 1/2", DN 15 Messstrecke 1,4571](/web/image/product.template/194784/image_128/%5B0695%201521%5D%20CS%20INSTRUMENTS%20VA520%20Verbrauchsz%C3%A4hler%20mit%20integrierter%201-2%22%2C%20DN%2015%20Messstrecke%201%2C4571?unique=c5e4ff3)
|
1.195,95 € | ||

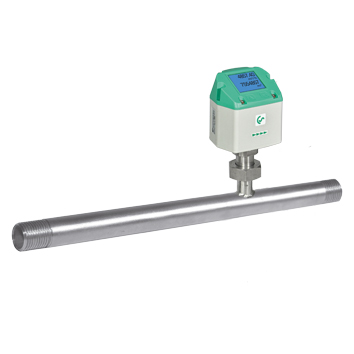

![[0695 0520] CS INSTRUMENTS VA520 Verbrauchszähler mit integrierter 1/4", DN 8 Messstrecke 1,4301](/web/image/product.template/194773/image_128/%5B0695%200520%5D%20CS%20INSTRUMENTS%20VA520%20Verbrauchsz%C3%A4hler%20mit%20integrierter%201-4%22%2C%20DN%208%20Messstrecke%201%2C4301?unique=99ef688)
|
1.115,03 € | ||

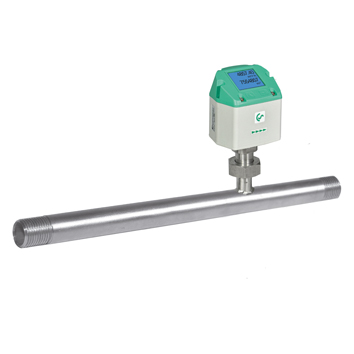

![[0695 1520] CS INSTRUMENTS VA520 Verbrauchszähler mit integrierter 1/4", DN 8 Messstrecke 1,4571](/web/image/product.template/194783/image_128/%5B0695%201520%5D%20CS%20INSTRUMENTS%20VA520%20Verbrauchsz%C3%A4hler%20mit%20integrierter%201-4%22%2C%20DN%208%20Messstrecke%201%2C4571?unique=ee3faa2)
|
1.195,95 € | ||
![[0695 0523] CS INSTRUMENTS VA520 Verbrauchszähler mit integrierter 1", DN 25 Messstrecke 1,4301](/web/image/product.template/194774/image_128/%5B0695%200523%5D%20CS%20INSTRUMENTS%20VA520%20Verbrauchsz%C3%A4hler%20mit%20integrierter%201%22%2C%20DN%2025%20Messstrecke%201%2C4301?unique=b981a3b)
|
1.201,90 € | ||

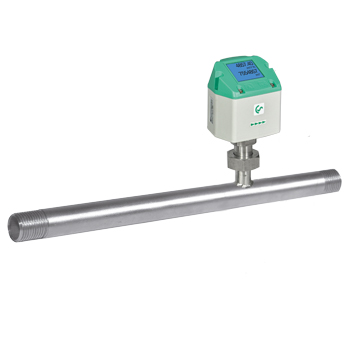

![[0695 1523] CS INSTRUMENTS VA520 Verbrauchszähler mit integrierter 1", DN 25 Messstrecke 1,4571](/web/image/product.template/194786/image_128/%5B0695%201523%5D%20CS%20INSTRUMENTS%20VA520%20Verbrauchsz%C3%A4hler%20mit%20integrierter%201%22%2C%20DN%2025%20Messstrecke%201%2C4571?unique=e59d21f)
|
1.288,77 € | ||

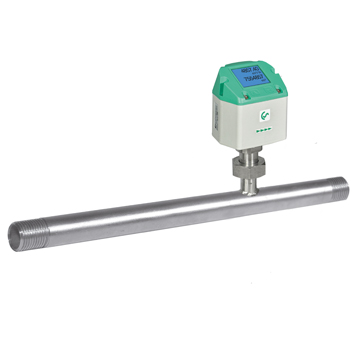

![[0695 0525] CS INSTRUMENTS VA520 Verbrauchszähler mit integrierter 2", DN 50 Messstrecke 1,4301](/web/image/product.template/194776/image_128/%5B0695%200525%5D%20CS%20INSTRUMENTS%20VA520%20Verbrauchsz%C3%A4hler%20mit%20integrierter%202%22%2C%20DN%2050%20Messstrecke%201%2C4301?unique=9f4eb88)
|
1.525,58 € | ||

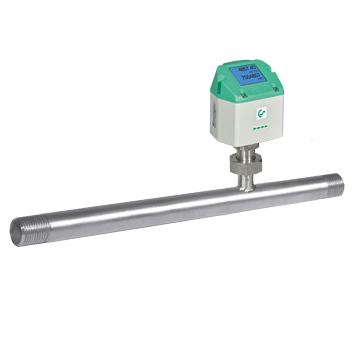

![[0695 1525] CS INSTRUMENTS VA520 Verbrauchszähler mit integrierter 2", DN 50 Messstrecke 1,4571](/web/image/product.template/194788/image_128/%5B0695%201525%5D%20CS%20INSTRUMENTS%20VA520%20Verbrauchsz%C3%A4hler%20mit%20integrierter%202%22%2C%20DN%2050%20Messstrecke%201%2C4571?unique=96f6286)
|
1.695,75 € | ||
![[0695 0522] CS INSTRUMENTS VA520 Verbrauchszähler mit integrierter 3/4", DN 20 Messstrecke 1,4301](/web/image/product.template/111409/image_128/%5B0695%200522%5D%20CS%20INSTRUMENTS%20VA520%20Verbrauchsz%C3%A4hler%20mit%20integrierter%203-4%22%2C%20DN%2020%20Messstrecke%201%2C4301?unique=bd0c818)
|
1.173,34 € | ||

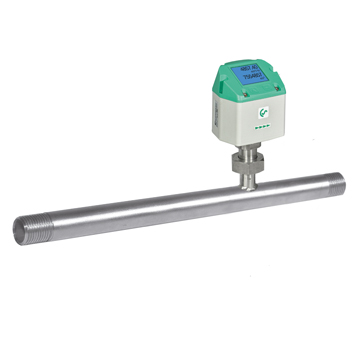

![[0695 1522] CS INSTRUMENTS VA520 Verbrauchszähler mit integrierter 3/4", DN 20 Messtrecke 1,4571](/web/image/product.template/194785/image_128/%5B0695%201522%5D%20CS%20INSTRUMENTS%20VA520%20Verbrauchsz%C3%A4hler%20mit%20integrierter%203-4%22%2C%20DN%2020%20Messtrecke%201%2C4571?unique=0d85f76)
|
