CS INSTRUMENTS VA520 Verbrauchszähler mit integrierter 3/4", DN 20 Messtrecke 1,4571
Als führender Hersteller von Messtechnik für Druckluft steht CS INSTRUMENTS für höchste Qualität und Innovation. "Made in Germany" ist unsere Praxis – Entwicklung, Produktion und Kalibrierung finden ausschließlich in Deutschland statt
Inline-Durchflussmesser – Messstrecke DN 20, 1.4301

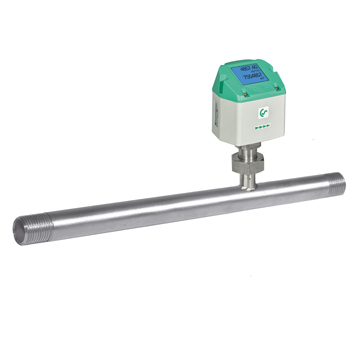

Der CS Instruments VA 520 ist ein thermischer Inline-Durchflussmesser mit integrierter Messstrecke aus Edelstahl 1.4301. Diese Variante mit Messstrecke DN 20 wird direkt in die Rohrleitung eingebaut – kein Einstecksensor, keine zusätzliche Messkammer. Der VA 520 ist DVGW-geprüft und damit auch für Abrechnungszwecke zugelassen. Display, Gesamtzähler, 4-20 mA, Impuls und RS 485 (Modbus-RTU) sind serienmäßig an Bord. Alle Gasarten: Druckluft, N₂, O₂, CO₂, Argon u. v. m.
Einsatzbereiche
Der VA 520 eignet sich besonders für die normkonforme Verbrauchserfassung an Kompressorstationen, in der Energiebilanzierung und im Druckluft-Monitoring nach ISO 50001. In Verbindung mit einem Bildschirmschreiber werden die Messdaten zentral erfasst und ausgewertet. Zubehör wie Anschlussleitungen finden Sie ebenfalls bei FILCOM.
| Bürde | < 500 Ω |
| Einsatztemperatur (°C) | -30…80 °C, -20...80 °C mit Drucksensor |
| Messgrößen | m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw. Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen |
| Einheiten über Tastatur am Display einstellbar | m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lb/h |
| Sensor | Thermischer Massenstromsensor |
| Messmedium | Luft, Gase |
| Gasarten über CS Service Software oder CS Datenlogger einstellbar | Luft, Stickstoff, Argon, CO2, Sauerstoff |
| Genauigkeit (v. M. = vom Messwert) (v. E. = vom Endwert) | ± 1,5 % v. M. ± 0,3 % v. E. auf Wunsch: ± 1 % v. M. ± 0,3 % v. E. |
| Betriebsdruck (bar) | -1 bis 16 bar optional bis PN 40 |
| Digitalausgang | RS 485 Schnittstelle (Modbus-RTU), optional: Ethernet-Interface PoE, M-Bus |
| Analogausgang | 4…20 mA für m³/h bzw. l/min |
| Impulsausgang | 1 Impuls pro m³ bzw. pro Liter galvanisch isoliert. Impulswertigkeit am Display einstellbar. Alternativ ist der Impulsausgang als Alarmrelais nutzbar |
| Versorgung | 18…36 VDC, 5 W |
| Gehäuse | Polycarbonat (IP 65) |
| Einbaulage | beliebig |
| Messstrecke | Edelstahl, 1.4404 oder 1.4301 |
