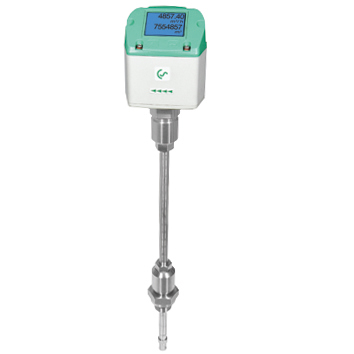

CS INSTRUMENTS VA 500 Verbrauchssensor, mit RS 485 (Modbus-RTU) Schnittstelle
Als führender Hersteller von Messtechnik für Druckluft steht CS INSTRUMENTS für höchste Qualität und Innovation. "Made in Germany" ist unsere Praxis – Entwicklung, Produktion und Kalibrierung finden ausschließlich in Deutschland statt
Einsteck-Durchflusssensor – thermisch, DN 8 bis DN 2000
Der CS Instruments VA 500 ist ein thermischer Einsteck-Durchflusssensor für die präzise Messung von Druckluftverbrauch und Gasvolumenstrom. Dank der Montage über eine ½"-Kugelhahnverschraubung passt er in Rohrleitungen von DN 8 bis DN 2000 – auch im laufenden Betrieb unter Druck montierbar. Das Display zeigt Momentanverbrauch (Nm³/h), Gesamtverbrauch (Nm³) und Temperatur gleichzeitig an. Schnittstellen: 4-20 mA, Impuls, RS 485 (Modbus-RTU). Messdynamik bis 1:1000, bidirektionale Messung möglich. Alle Gasarten: Druckluft, N₂, O₂, CO₂, Argon u. v. m.
Einsatzbereiche
Der VA 500 eignet sich ideal für die Verbrauchserfassung an Kompressoren, Verteilern, einzelnen Produktionslinien oder Maschinen. In Kombination mit einem Bildschirmschreiber wird aus der Einzelmessung ein echtes Druckluft-Monitoring. Durch die einfache Einsteck-Montage ist auch eine nachträgliche Installation ohne Leitungsumbau möglich.
Qualität Made in Germany
Wie alle Produkte von CS Instruments wird auch der VA 500 am Standort VS-Tannheim im Schwarzwald entwickelt, gefertigt und einzeln kalibriert. Passende Zubehör finden Sie ebenfalls bei FILCOM.
| Bürde | < 500 Ω |
| Einsatztemperatur (°C) | -30…110 Fühlerrohr, -20...85 mit Drucksensor -20…+70 Gehäuse |
| Messgrößen | m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw. Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen |
| Einheiten über Tastatur am Display einstellbar | m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lb/h |
| Über Display einstellbar | Durchmesser für Volumenstromberechnung, Zähler rücksetzbar |
| Sensor | Thermischer Massenstromsensor |
| Messmedium | Luft, Gase |
| Gasarten über CS Service Software oder CS Datenlogger einstellbar | Luft, Stickstoff, Argon, CO2, Sauerstoff, Vakuum |
| Genauigkeit (v. M. = vom Messwert) (v. E. = vom Endwert) | ± 1,5 % v. M. ± 0,3 % v. E. auf Wunsch: ± 1 % v. M. ± 0,3 % v. E. |
| Betriebsdruck (bar) | -1…50 (Für Druck > 10 - Hochdrucksicherung zusätzlich bestellen) |
| Digitalausgang | RS 485 Schnittstelle (Modbus-RTU), optional: Ethernet-Interface PoE, M-Bus |
| Impulsausgang | 1 Impuls pro m³ bzw. pro Liter galvanisch isoliert. Impulswertigkeit am Display einstellbar. Alternativ ist der Impulsausgang als Alarm nutzbar |
| Versorgung | 18…36 VDC, 5 W |
| Gehäuse | Polycarbonat (IP 65) |
| Fühlerrohr | Edelstahl, 1.4301 Einbaulänge 220 mm, Ø 10 mm |
| Montagegewinde | G 1/2″, 1/2″ NPT Außengewinde |
| Ø Gehäuse | 65 mm |
| Einbaulage | beliebig |
