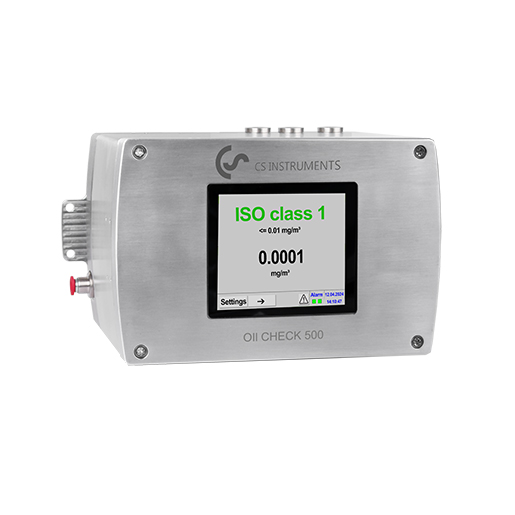

CS INSTRUMENTS OIL CHECK 500 – Restölmessung des dampfförmigen Ölgehaltes von 0,001…5 mg/m³, 3…9 bar
Als führender Hersteller von Messtechnik für Druckluft steht CS INSTRUMENTS für höchste Qualität und Innovation. "Made in Germany" ist unsere Praxis – Entwicklung, Produktion und Kalibrierung finden ausschließlich in Deutschland statt
Restölmessung 0,001–5 mg/m³ – patentierte Auto-Kalibrierung
Der CS Instruments OIL CHECK 500 ist das weltweit einzige Online-Monitoring-System mit patentierter Auto-Kalibrierung für die hochgenaue Messung des dampfförmigen Restölgehaltes in Druckluft und Gasen. Messbereich 0,001 bis 5 mg/m³ bei 3–9 bar Systemdruck. Er zeigt direkt die erreichte Druckluftklasse nach ISO 8573-1 an und alarmiert bei Grenzwertüberschreitung.
Einsatzbereiche
Der OIL CHECK 500 ist unverzichtbar in der Lebensmittel-, Pharma- und Elektronikindustrie – überall dort, wo der Restölgehalt in der Druckluft über Produktsicherheit entscheidet. In Kombination mit dem Bildschirmschreiber DS 500 und einem Taupunktmessung-Sensor decken Sie alle drei Parameter der ISO 8573-1 ab. Zubehör finden Sie bei FILCOM.
| Messmedium | Druckluft, Stickstoff, (frei von aggressiven, korrosiven, ätzenden, giftigen, entzündlichen und brandfördernden Bestandteilen). Weitere Gase auf Anfrage |
| Messgrößen | Restölgehalt in mg Öl/Norm m³ bezogen auf 1,0 bar [abs], +20° C, 0% relative Feuchte, gemäß ISO 8573-1 |
| Erkennbare Substanzen | Kohlenwasserstoffe, funktionelle Kohlenwasserstoffe, Aromate |
| Einsatzbereich | Nach Aktivkohlefilter, nach Aktivkohle-Adsorber, nach ölfrei verdichtendem Kompressor, jeweils mit vorgeschalteter Filtration und Trocknung |
| Umgebungstemperatur (°C) | +20 … +45, rel. Feuchte <= 75% ohne Betauung |
| Drucklufttemperatur (°C) | +20 … +50 |
| Betriebsüberdruck | 3…9 bar, optionaler Druckminderer vorschaltbar für bis 300 bar |
| Messgas-Feuchte | <= 40% rel. Feuchte, Drucktaupunkt max. +10 °C, nicht kondensierbare Feuchte |
| Druckluft-Anschluss | G 1/4″ Innengewinde nach ISO 228-1 |
| Messwerte | mg/Norm m³, druck- und temperaturkompensiert Restöldampf-Gehalt |
| Messbereich | 0,001…5 mg/m³ (höhere Messbereiche auf Anfrage) |
| Nachweisgrenze (Restöl) | 0,001 mg/m³ |
| Messgasdurchfluss | ca. 0,5 Norm Liter/Minute, bezogen auf 1,0 bar [abs] und + 20 °C, im entspannten Zustand |
| Spannungsversorgung Steckernetzteil | 100…240 VAC / 1 Ph. / PE / 50…60 Hz / ± 10% |

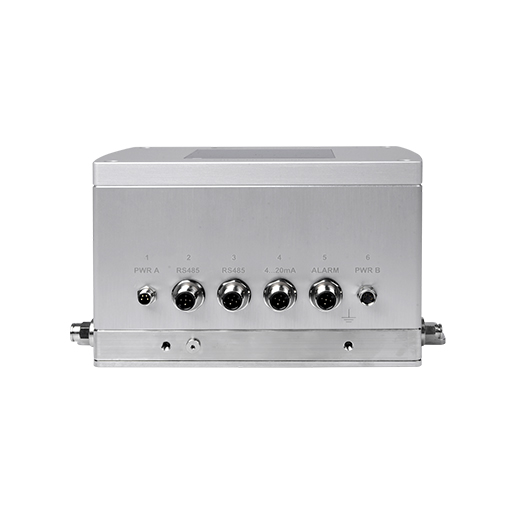

| Ausgänge | Digitalausgang: RS 485-Schnittstelle (Modbus-RTU), Ethernet über DS 400 / 500 Analogausgang: 4…20 mA (galv. getrennt) Optional: 2x 4...20 mA Analogausgang (galv. getrennt) 2x Alarmausgang für externe Alarmsäule, Alarmwerte frei einstellbar |
| Betriebsstundenzähler | integriert |
| Abmessungen (mm) | 200 x 130 x 120 (B x H x T) |
| Gewicht | ca. 7 kg |
