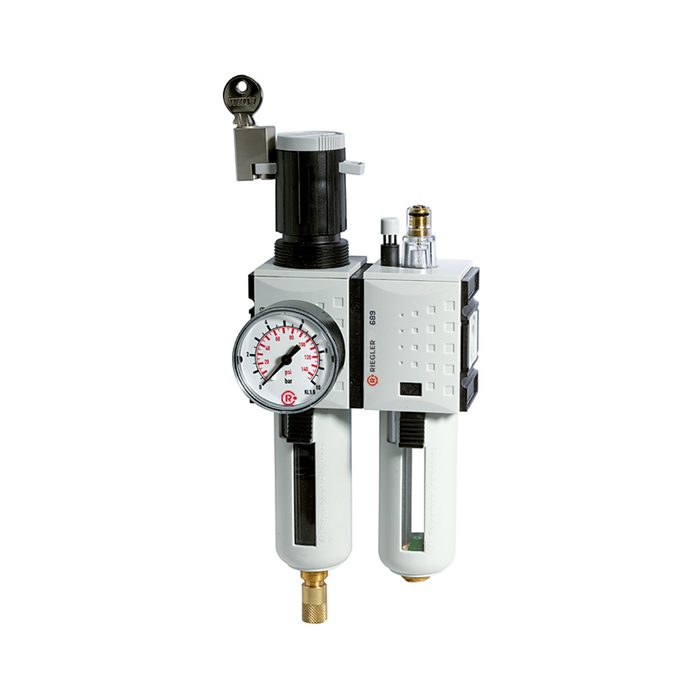

RIEGLER Wartungseinheit 2-tlg. »FUTURA«, PC, BG 4, G 1, 0,5 - 8 bar, VA
Typennummer: LDGNR38ES4408FDII
EAN: 4047322246019
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Wartungseinheit 2-tlg. »FUTURA« aus PA66 GF60, für die Druckluftaufbereitung – Typ FU 616
Die RIEGLER Wartungseinheit 2-tlg. »FUTURA«, PC, BG 4, G 1, 0,5 - 8 bar, VA vereint Filtration und Druckregelung in einer kompakten, anschlussfertigen Einheit. Das Gehäuse besteht aus PA66 GF60 mit Dichtungen aus NBR. Der Regelbereich erstreckt sich von 0,5 bar bis 8 bar bei einem Eingangsdruck von max. 16 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 50 °C. Anschluss G 1 – passend für gängige Industriestandards. Der Durchflusswert beträgt 12000 l/min. Filterfeinheit 5 µm, Behälter aus Polycarbonatbehälter mit Schutzkorb. Geeignet für druckluft, neutrale Gase. Der Membrandruckregler mit Sekundärentlüftung lässt sich arretieren und abschließen; Öl kann im laufenden Betrieb nachgefüllt werden. Alle Komponenten sind aufeinander abgestimmt und wartungsfreundlich aufgebaut.
Einsatzbereich
Typische Anwendungsgebiete: Druckluftwartungseinheiten, Wartungsgeräte, FUTURA-Wartungsgeräte in Druckluft- und Pneumatikanlagen.
| Eingangsdruck min. | 1.5 bar |
| Eingangsdruck max. | 16 bar |
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 50 °C |
| Medium | Druckluft, neutrale Gase |
| Gehäuse | PA66 GF60 |
| Anschlussgewinde | Werkstoff Zink-Druckguss |
| Dichtmaterial | NBR |
| Membrane | NBR |
| Eigenluftverbrauch max. | 1,5 l/min (abhängig vom Sekundärdruck) |
| Durchflusswertmessung | bei P1 = 10 bar, P2 = 6,3 bar und Druckabfall Δp = 1 bar |
| Serie | FUTURA |
| Behälter | Polycarbonatbehälter mit Schutzkorb |
| Filterelement | Cellpor (PE) |
| Filterfeinheit | 5 µm |
| Tropfaufsatz | PC |
| Gewinde | G 1 |
| Regelbereich min. | 0.5 bar |
| Regelbereich max. | 8 bar |
| Kondensatablass | vollautomatisch |
| Manometeranzeige min. | 0 bar |
| Manometeranzeige max. | 10 bar |
| BG | 4 |
| A (mm) | 170 |
| B (mm) | 343 |
| C (mm) | 137 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6a-I, 6b, 6b-I, 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| SCIP Meldungsnummer RIEGLER | keine SCIP Nr. vorhanden |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Materialkennung | CW614N |
| Themenshop | SAFETY |
| Eigenluftverbrauch | Ja |
| Klassenname | MAX |
| Stand Material Compliance | 45159 |
| Durchfluss 1 | 12000 l/min |
| SCIP Meldungsnummer Lieferant | 17a67ad4-1056-487e-a015-53641f0f5e52 |
