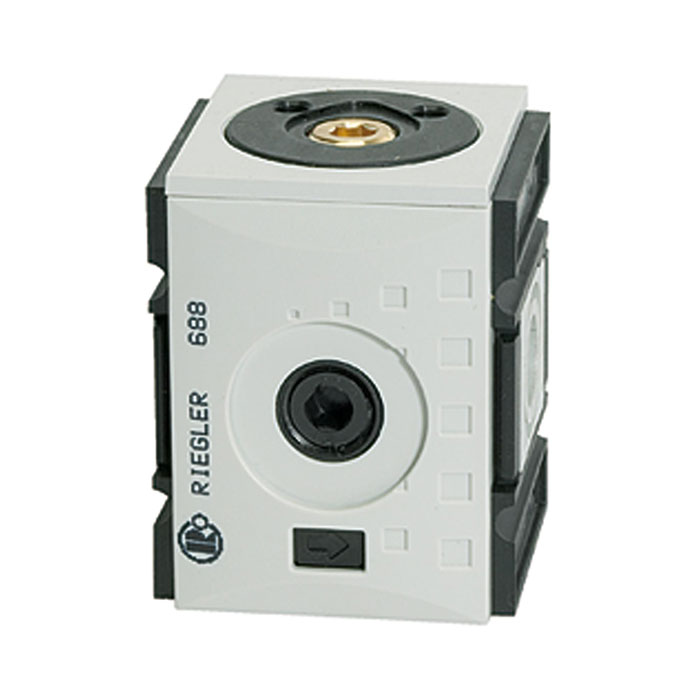

RIEGLER Verteiler »FUTURA«, BG 4, G 1, Abgänge 2 x G 3/4
Typennummer: FU 946
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Verteiler »FUTURA« aus PA66 GF60, für Druckluftaufbereitung, G 1 – Typ FU 946
Das RIEGLER Verteiler »FUTURA«, BG 4, G 1, Abgänge 2 x G 3/4 erweitert Wartungssysteme modular um zusätzliche Funktionen. Das Gehäuse besteht aus PA66 GF60. Der maximale Eingangsdruck beträgt 16 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 50 °C. Anschlussgewinde G 1 – passend für gängige Industriestandards. Geeignet für Druckluft, neutrale Gase. Der Durchflusswert beträgt 18000 l/min (bei P1 = 6 bar und Druckabfall Δp = 1 bar). Nahtlose Integration in bestehende Systeme.
Einsatzbereich
Typische Anwendungsgebiete: Modulare Druckluft-Aufbereitungsstrecken.
| Eingangsdruck max. | 16 bar |
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 50 °C |
| Medium | Druckluft, neutrale Gase |
| Gehäuse | PA66 GF60 |
| Anschlussgewinde | Werkstoff Zink-Druckguss |
| Durchflusswertmessung | bei P1 = 6 bar und Druckabfall Δp = 1 bar |
| Serie | FUTURA |
| Gewinde | G 1 |
| Durchfluss | 18000 l/min |
| Abgang | 2 x G 3/4 |
| BG | 4 |

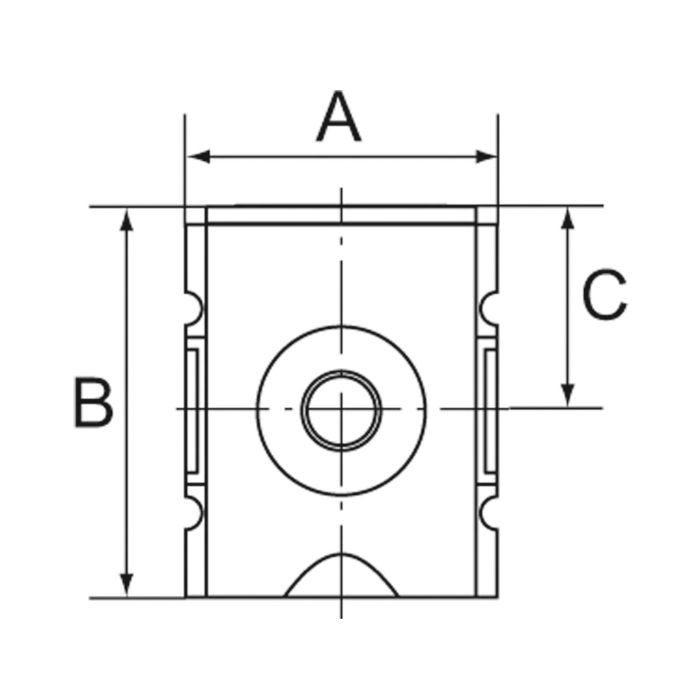

| A (mm) | 85 |
| B (mm) | 109.5 |
| C (mm) | 58.5 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6b-I, 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Materialkennung | CW614N |
| Themenshop | SAFETY |
| Klassenname | MAX |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[100274] RIEGLER Verteiler »FUTURA«, BG 1, G 1/4, Abgänge 3 x G 1/4](/web/image/product.template/132842/image_128/%5B100274%5D%20RIEGLER%20Verteiler%20%C2%BBFUTURA%C2%AB%2C%20BG%201%2C%20G%201-4%2C%20Abg%C3%A4nge%203%20x%20G%201-4?unique=0f275cc)
|
Typennummer: FU 941 |
16,86 € | |
![[100275] RIEGLER Verteiler »FUTURA«, BG 1, G 3/8, Abgänge 3 x G 1/4](/web/image/product.template/132843/image_128/%5B100275%5D%20RIEGLER%20Verteiler%20%C2%BBFUTURA%C2%AB%2C%20BG%201%2C%20G%203-8%2C%20Abg%C3%A4nge%203%20x%20G%201-4?unique=81e7727)
|
Typennummer: FU 942 |
16,86 € | |
![[100277] RIEGLER Verteiler »FUTURA«, BG 2, G 1/2, Abgänge 2xG 3/8, 1x G 1/4, G 1/2](/web/image/product.template/132845/image_128/%5B100277%5D%20RIEGLER%20Verteiler%20%C2%BBFUTURA%C2%AB%2C%20BG%202%2C%20G%201-2%2C%20Abg%C3%A4nge%202xG%203-8%2C%201x%20G%201-4%2C%20G%201-2?unique=c1c8161)
|
Typennummer: FU 944 |
20,94 € | |
![[100276] RIEGLER Verteiler »FUTURA«, BG 2, G 3/8, Abgänge 2xG 3/8, 1x G 1/4, G 1/2](/web/image/product.template/132844/image_128/%5B100276%5D%20RIEGLER%20Verteiler%20%C2%BBFUTURA%C2%AB%2C%20BG%202%2C%20G%203-8%2C%20Abg%C3%A4nge%202xG%203-8%2C%201x%20G%201-4%2C%20G%201-2?unique=f8b223a)
|
Typennummer: FU 943 |
20,94 € | |
![[100278] RIEGLER Verteiler »FUTURA«, BG 4, G 3/4, Abgänge 2 x G 3/4](/web/image/product.template/138956/image_128/%5B100278%5D%20RIEGLER%20Verteiler%20%C2%BBFUTURA%C2%AB%2C%20BG%204%2C%20G%203-4%2C%20Abg%C3%A4nge%202%20x%20G%203-4?unique=167ee0e)
|
Typennummer: FU 945 |
60,79 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|

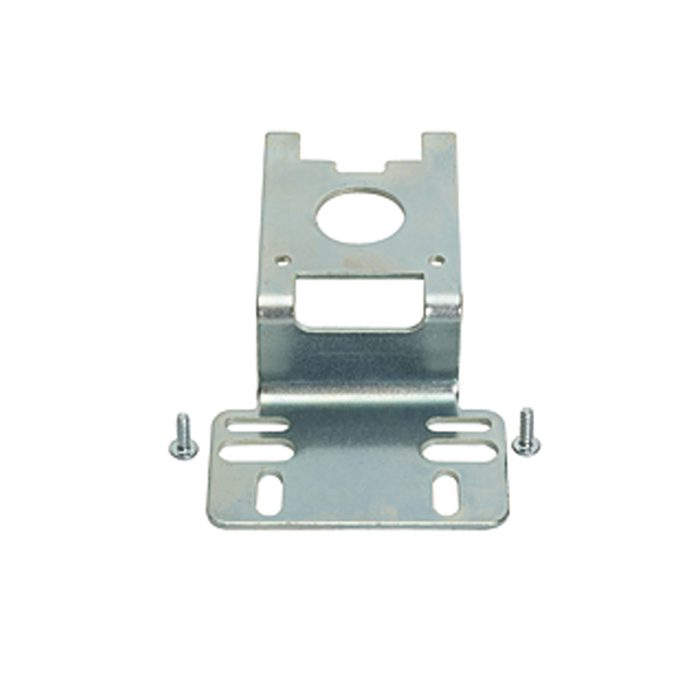

![[100048] RIEGLER Befestigungswinkel inkl. 2 Schrauben, für »FUTURA«, BG 4](/web/image/product.template/118210/image_128/%5B100048%5D%20RIEGLER%20Befestigungswinkel%20inkl.%202%20Schrauben%2C%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%2C%20BG%204?unique=8076cfc)
|
Typennummer: H 854 |
12,95 € | |

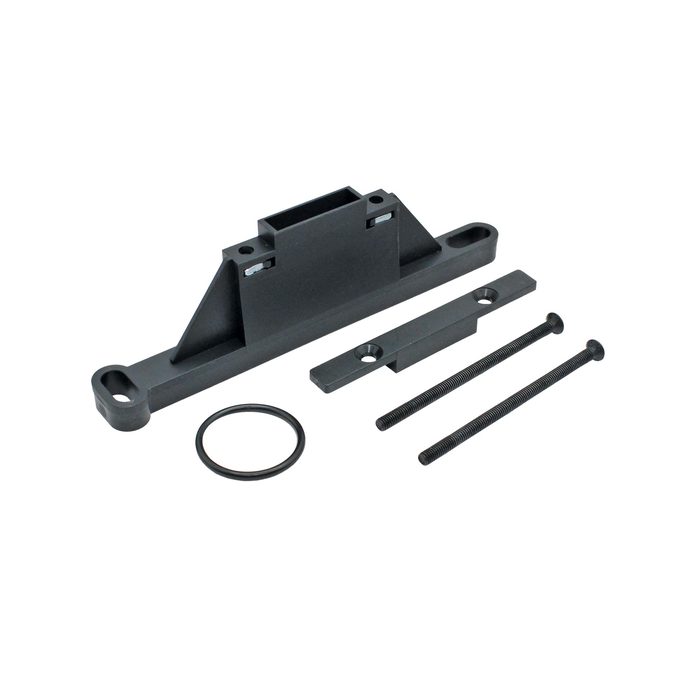

![[100049] RIEGLER Wandkonsole inkl. 2 Schrauben und O-Ring, für »FUTURA«, BG 4](/web/image/product.template/118211/image_128/%5B100049%5D%20RIEGLER%20Wandkonsole%20inkl.%202%20Schrauben%20und%20O-Ring%2C%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%2C%20BG%204?unique=8614bd5)
|
Typennummer: WK 103 |
6,18 € | |
![[100050] RIEGLER Verblockungsset inkl. 2 Schrauben und O-Ring, für »FUTURA«, BG 4](/web/image/product.template/118212/image_128/%5B100050%5D%20RIEGLER%20Verblockungsset%20inkl.%202%20Schrauben%20und%20O-Ring%2C%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%2C%20BG%204?unique=fa8e7d1)
|
Typennummer: KP 300 |
4,39 € | |

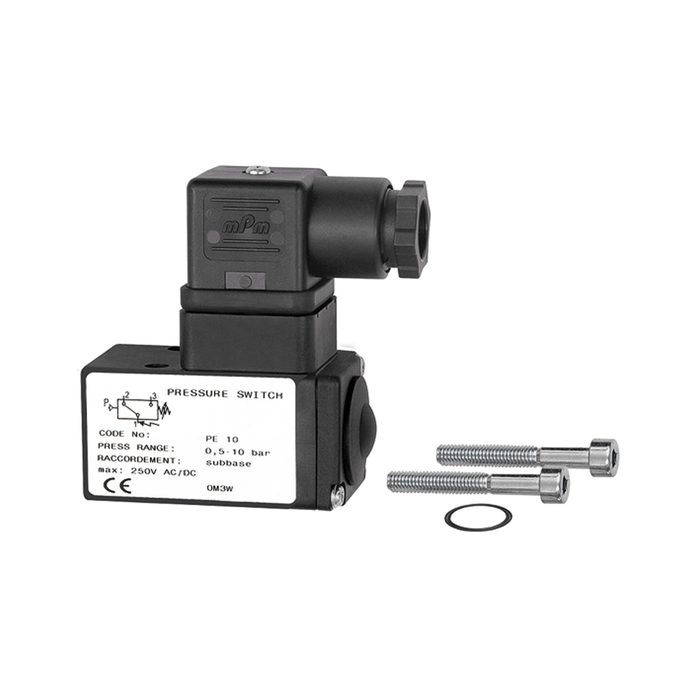

![[100280] RIEGLER Druckschalter Wechselkontakt anflanschbar, Kunststoff, 0,5-10 bar](/web/image/product.template/139715/image_128/%5B100280%5D%20RIEGLER%20Druckschalter%20Wechselkontakt%20anflanschbar%2C%20Kunststoff%2C%200%2C5-10%20bar?unique=b3a2790)
|
Typennummer: DS 9410 |
96,81 € | |

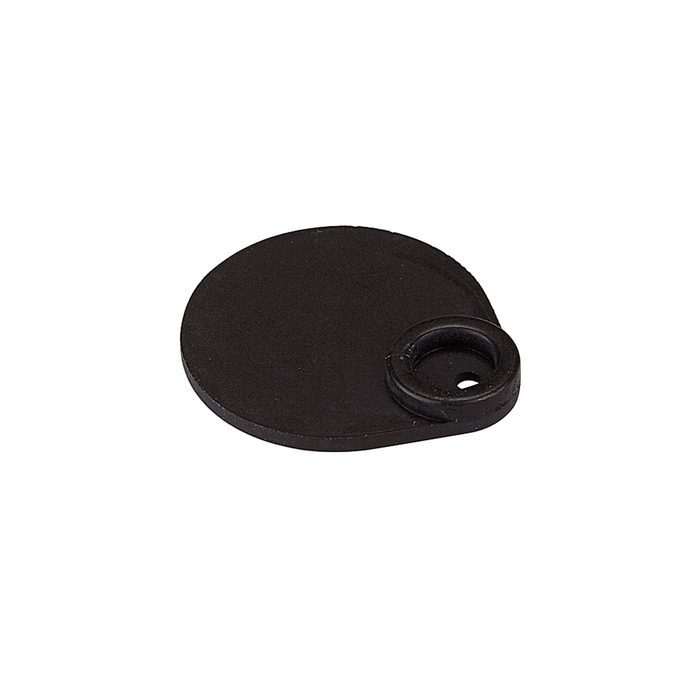

![[100281] RIEGLER Formdichtung für Flanschdruckschalter](/web/image/product.template/139716/image_128/%5B100281%5D%20RIEGLER%20Formdichtung%20f%C3%BCr%20Flanschdruckschalter?unique=23dbe48)
|
Typennummer: 22.DS9410.4 |
4,05 € | |

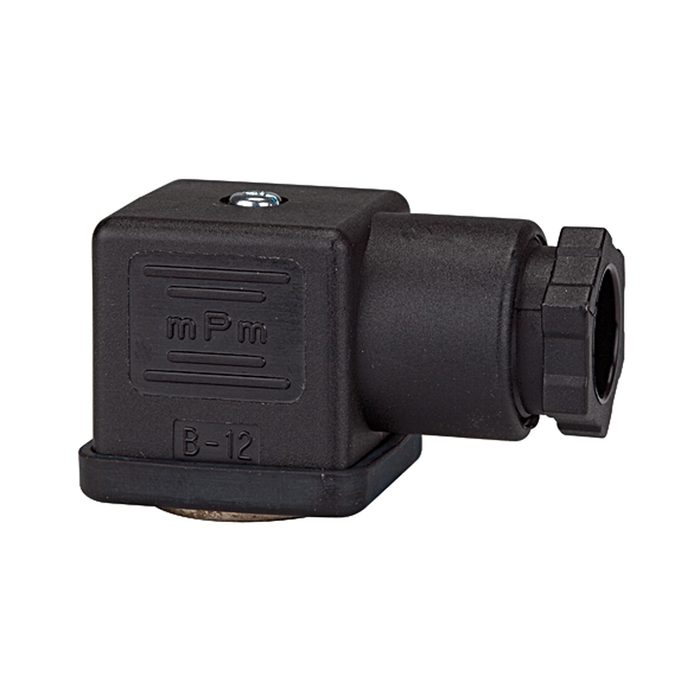

![[100282] RIEGLER Gerätestecker für Druckschalter, nach DIN EN 175301-803 A](/web/image/product.template/139717/image_128/%5B100282%5D%20RIEGLER%20Ger%C3%A4testecker%20f%C3%BCr%20Druckschalter%2C%20nach%20DIN%20EN%20175301-803%20A?unique=3f9107c)
|
