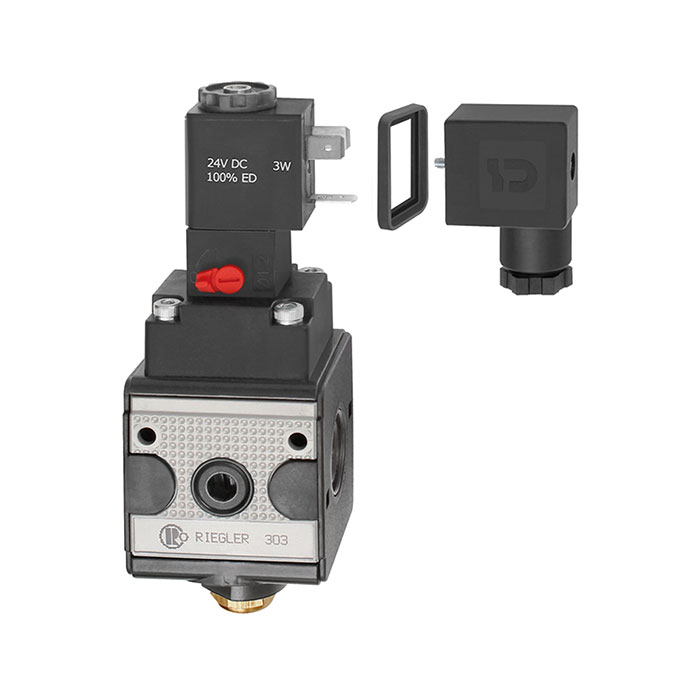

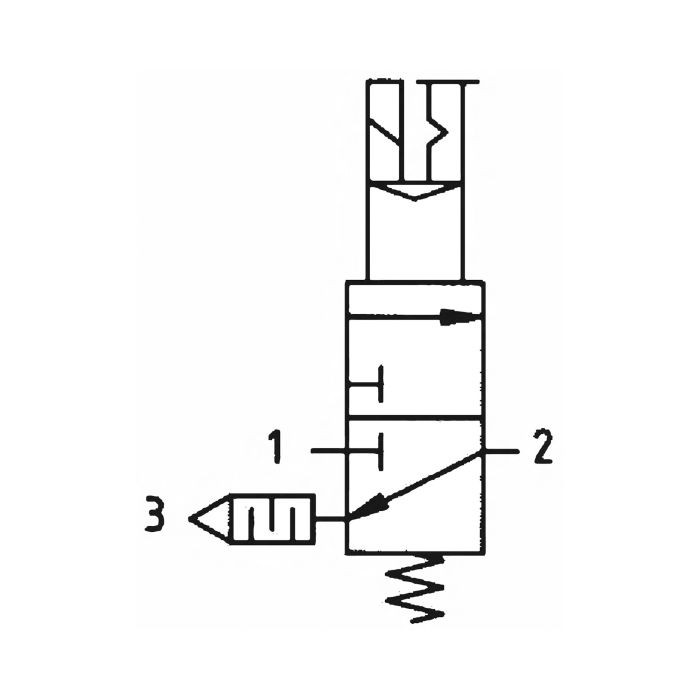

RIEGLER Schaltventil (3/2-Wegeventil) »multifix«, 24 V DC, BG 1, G 1/4
Typennummer: S 11-4
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Schaltventil (3/2-Wegeventil) »multifix« aus Zink-Druckguss, für Druckluftaufbereitung – Typ S 11-4
Das RIEGLER Schaltventil (3/2-Wegeventil) »multifix«, 24 V DC, BG 1, G 1/4 erweitert Wartungssysteme modular um zusätzliche Funktionen. Das Gehäuse besteht aus Zink-Druckguss mit Dichtungen aus NBR. Der maximale Eingangsdruck beträgt 10 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 60 °C. Anschlussgewinde G 1/4 – passend für gängige Industriestandards. Der Durchflusswert beträgt 1150 l/min (bei P1 = 6 bar und Druckabfall Δp = 1 bar). Schutzart IP 65 (P 54) nach DIN 40050. Nahtlose Integration in bestehende Systeme.
Einsatzbereich
Typische Anwendungsgebiete: Modulare Druckluft-Aufbereitungsstrecken.
| Eingangsdruck min. | 2 bar |
| Eingangsdruck max. | 10 bar |
| Gehäuse | Zink-Druckguss |
| Dichtmaterial | NBR |
| Durchflusswertmessung | bei P1 = 6 bar und Druckabfall Δp = 1 bar |
| Serie | multifix |
| Einschaltdauer | 1 |
| Schutzart | IP 65 (P 54) nach DIN 40050 |
| Elektrischer Anschluss | Gerätestecker PG 9, Form B, EN 175301-803 |
| Mediumstemperatur min. | -10 °C |
| Mediumstemperatur max. | 60 °C |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 60 °C |
| Gewinde | G 1/4 |
| Durchfluss | 1150 l/min |
| Magnetspule | 24 V DC |
| BG | 1 |

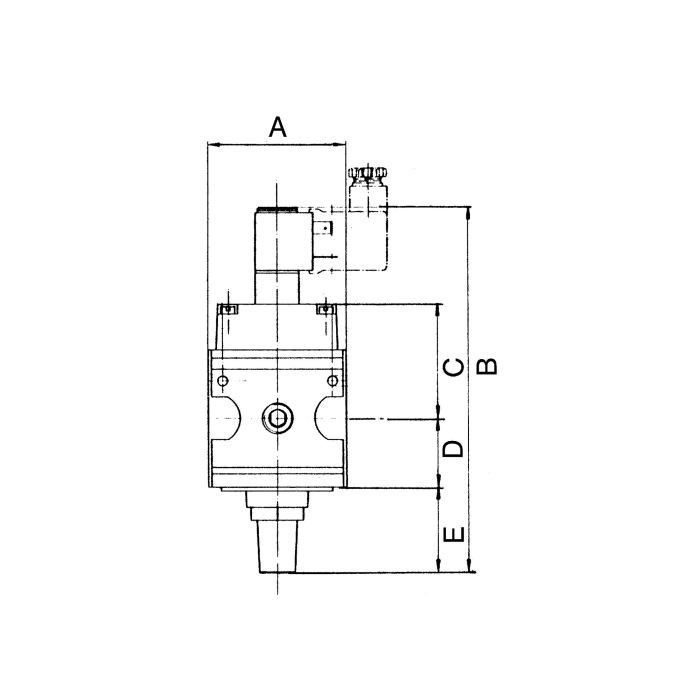

| A (mm) | 47.8 |
| B (mm) | 138.7 |
| C (mm) | 43.7 |
| D (mm) | 26 |
| E (mm) | 17.5 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Entlüftungsanschluss | G 1/4 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Materialkennung | CW614N |
| Klassenname | PLUS |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[100290] RIEGLER Sinterbronce-Schalldämpfer, MS Gewinde/Sechskant, G 1/4, SW 15](/web/image/product.template/139725/image_128/%5B100290%5D%20RIEGLER%20Sinterbronce-Schalld%C3%A4mpfer%2C%20MS%20Gewinde-Sechskant%2C%20G%201-4%2C%20SW%2015?unique=98cffbf)
|
Typennummer: 567-2/M |
3,13 € | |
![[100435] RIEGLER Haltewinkel m. zwei Schrauben, für »multifix«, BG 1, G 1/4, G 3/8](/web/image/product.template/139869/image_128/%5B100435%5D%20RIEGLER%20Haltewinkel%20m.%20zwei%20Schrauben%2C%20f%C3%BCr%20%C2%BBmultifix%C2%AB%2C%20BG%201%2C%20G%201-4%2C%20G%203-8?unique=d105816)
|
Typennummer: ZW 11 |
3,63 € | |
![[100436] RIEGLER Koppelpaket zur Verblockung mehrerer Komponenten, O-Ring, BG 1](/web/image/product.template/139870/image_128/%5B100436%5D%20RIEGLER%20Koppelpaket%20zur%20Verblockung%20mehrerer%20Komponenten%2C%20O-Ring%2C%20BG%201?unique=4030941)
|
Typennummer: KP 11 |
1,96 € | |

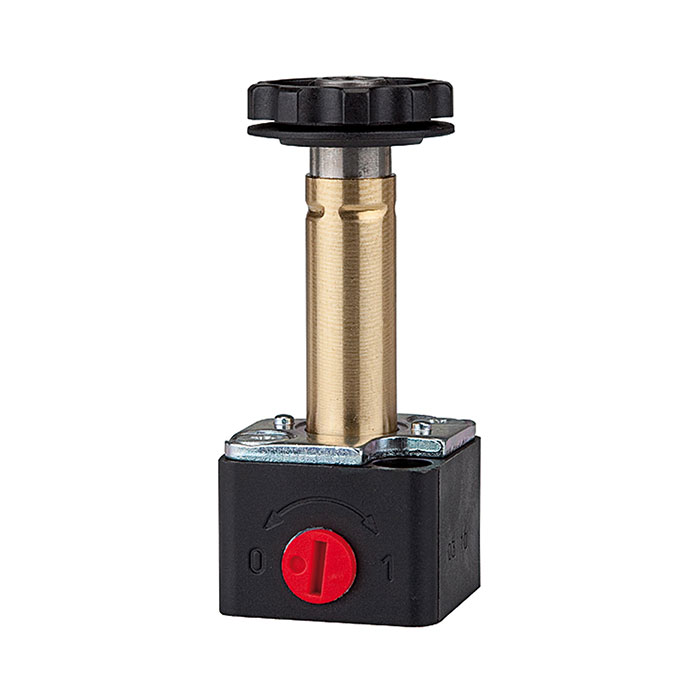

![[100625] RIEGLER 3/2-Wegeventil zur Vorsteuerung mit Handbetätigung](/web/image/product.template/140060/image_128/%5B100625%5D%20RIEGLER%203-2-Wegeventil%20zur%20Vorsteuerung%20mit%20Handbet%C3%A4tigung?unique=972b480)
|
Typennummer: S 11-38N |
44,45 € | |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|

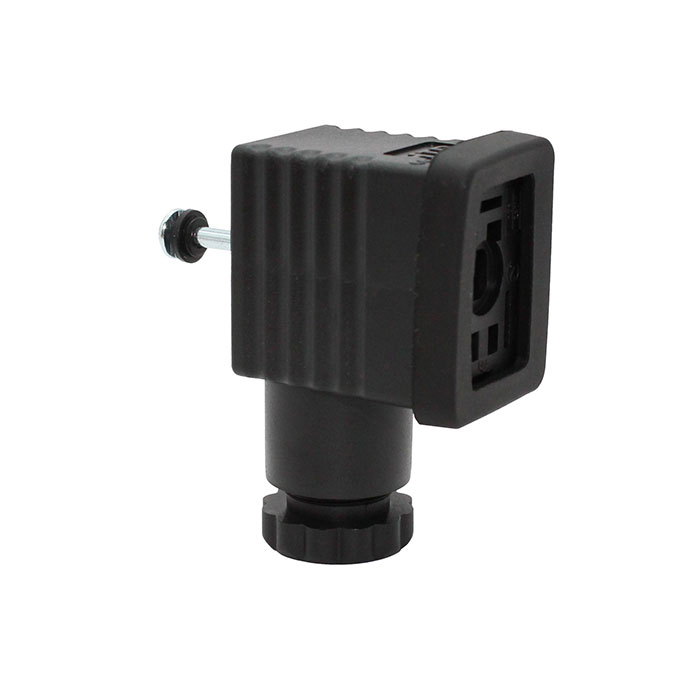

![[100409] RIEGLER Gerätestecker Form B nach EN 175301-803, Kabelanschluss PG 9](/web/image/product.template/139843/image_128/%5B100409%5D%20RIEGLER%20Ger%C3%A4testecker%20Form%20B%20nach%20EN%20175301-803%2C%20Kabelanschluss%20PG%209?unique=b55ffa4)
|
