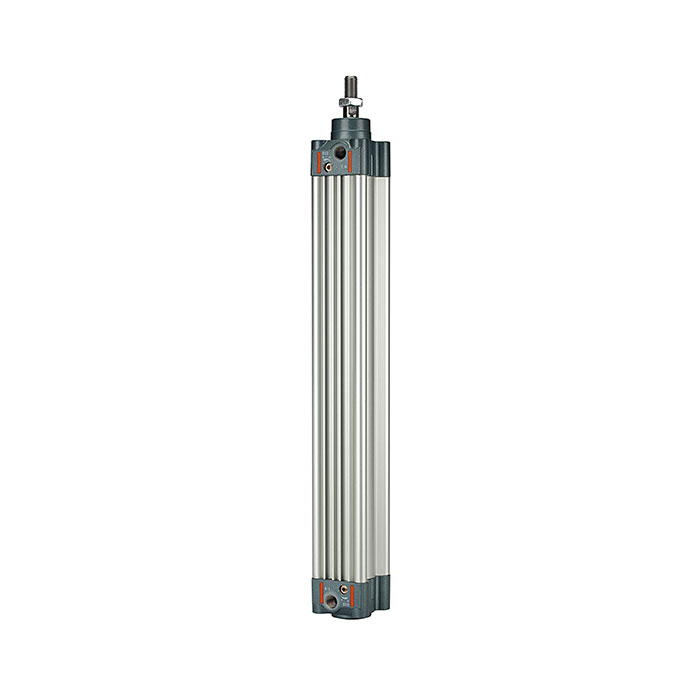

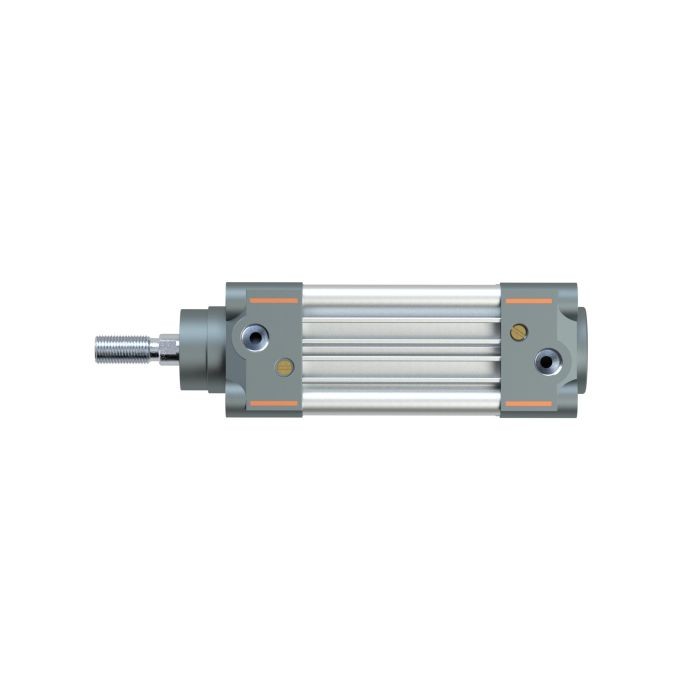

RIEGLER Normzylinder, doppeltwirkend, Magnet, Kolben-Ø 40, Hub 800, G 1/4
Typennummer: 5.DMD.40800
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Normzylinder für Automatisierungstechnik, max. 10 bar, G 1/4 – Typ 5.DMD.40800
Das RIEGLER Normzylinder, doppeltwirkend, Magnet, Kolben-Ø 40, Hub 800, G 1/4 wandelt Druckluft in lineare Kraft und Bewegung um – nach ISO 15552 / ISO 6432 gefertigt. mit Dichtungen aus NBR. Ausgelegt für einen maximalen Betriebsdruck von 10 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 80 °C. Anschlussgewinde G 1/4 – passend für gängige Industriestandards. Geeignet für Geölte oder ungeölte, gefilterte Druckluft (wenn geölt, dann kontinuierlich). Mit Kolben-Ø 40 mm, Hub 800 mm, Kolbenstange Stahl C45, hartverchromt – für leistungsstarke lineare Antriebslösungen. Normkonform und herstellerübergreifend austauschbar.
Einsatzbereich
Typische Anwendungsgebiete: Automatisierung, Maschinenbau und Handhabungstechnik.
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 80 °C |
| Medium | Geölte oder ungeölte, gefilterte Druckluft (wenn geölt, dann kontinuierlich) |
| Dichtmaterial | NBR |
| Arbeitsdruck max. | 10 bar |
| Rohr | Aluminium-Profilrohr mit integrierten T-Nuten, eloxiert |
| Aufbau | Endkappen / Profilrohr mit selbstschneidenden Schrauben |
| Kolben-Ø | 40 mm |

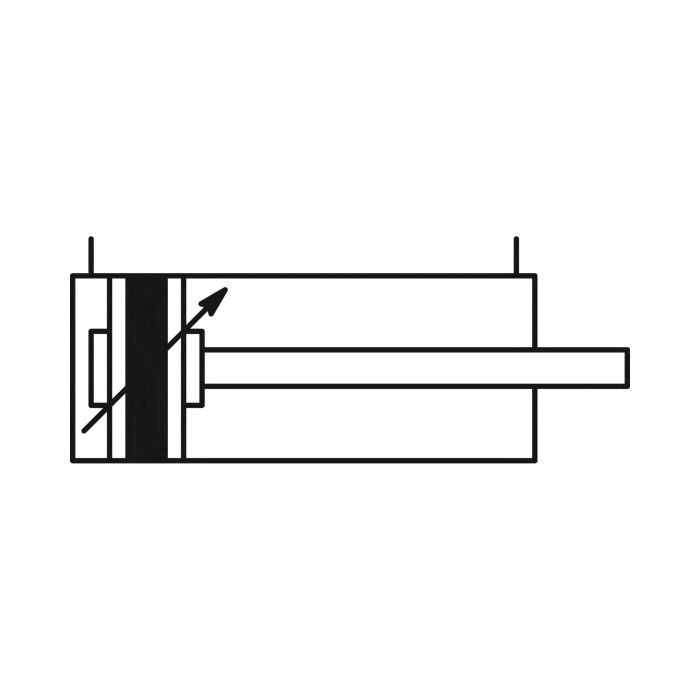

| Funktion | doppeltwirkend |
| Ansprechdruck min. | 0.4 bar |
| Hub | 800 mm |
| Kolbenstangen AG | M12x1,25 |
| Kolbenstangen-Ø | 16 mm |
| Kolbenstangengewinde | M12x1,25 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| Anschluss | G 1/4 |
| Kolbenstange | Stahl C45, hartverchromt |
| Kolben | POM |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Materialkennung | CW614N |
| Klassenname | PLUS |
| Magnet | mit Magnet |
| Norm | nach ISO 15552 |
| Dämpfung | mit einstellbarer Dämpfung |
| Gewinde Kolbenstange | Außengewinde an der Kolbenstange |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|

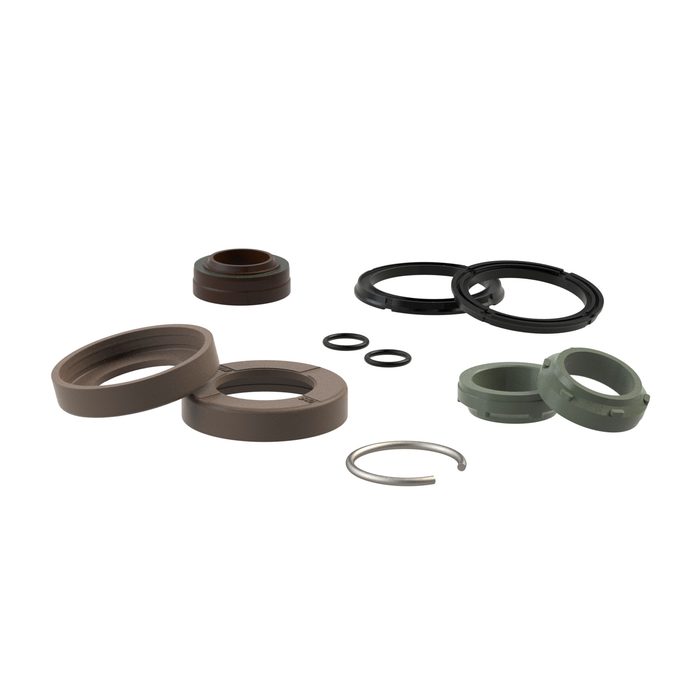

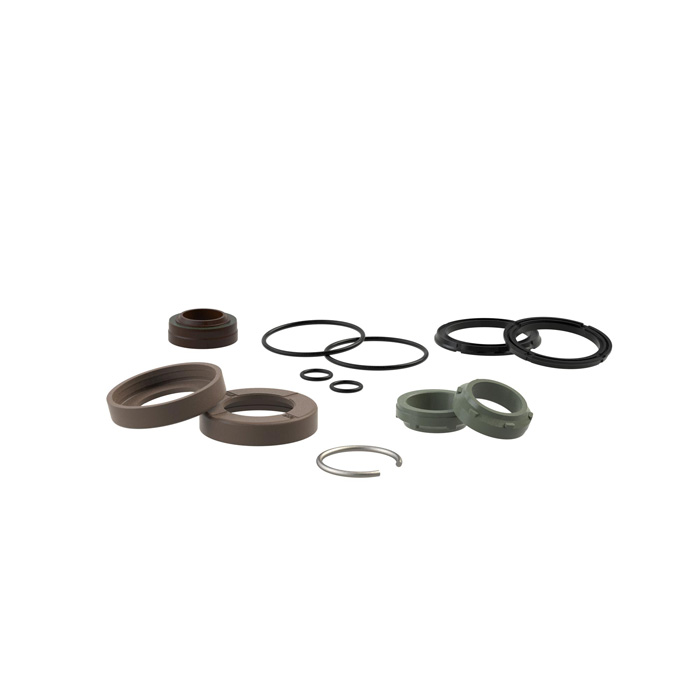

![[198282] RIEGLER Dichtsatz für Normzylinder ISO 15552, Kolben-Ø 40, FKM](/web/image/product.template/276021/image_128/%5B198282%5D%20RIEGLER%20Dichtsatz%20f%C3%BCr%20Normzylinder%20ISO%2015552%2C%20Kolben-%C3%98%2040%2C%20FKM?unique=d86dca7)
|
Typennummer: 237.24-M |
73,13 € | |
![[106286] RIEGLER Dichtsatz, für Normzylinder, Kolben-Ø 40, NBR-Dichtung](/web/image/product.template/175343/image_128/%5B106286%5D%20RIEGLER%20Dichtsatz%2C%20f%C3%BCr%20Normzylinder%2C%20Kolben-%C3%98%2040%2C%20NBR-Dichtung?unique=0bb4c47)
|
Typennummer: 235.24-M |
8,20 € | |

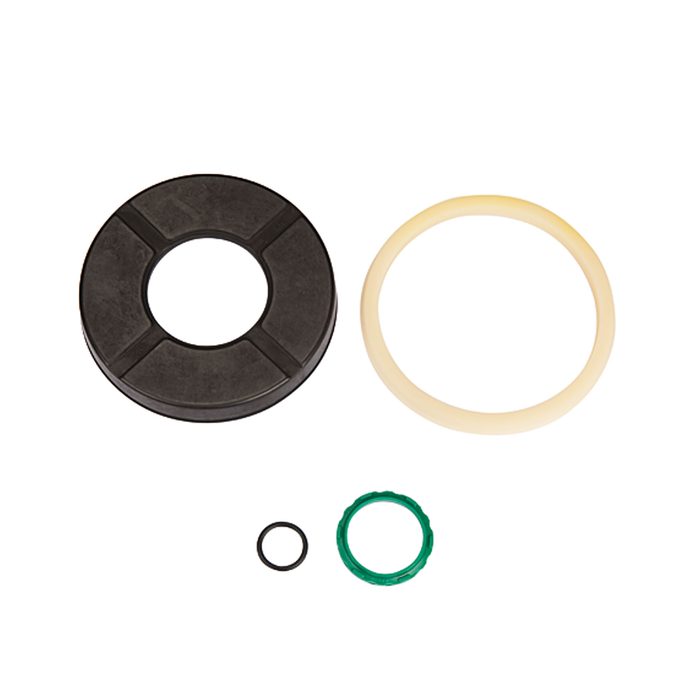

![[106293] RIEGLER Dichtsatz, für Normzylinder, Kolben-Ø 40, PU-Dichtung](/web/image/product.template/175350/image_128/%5B106293%5D%20RIEGLER%20Dichtsatz%2C%20f%C3%BCr%20Normzylinder%2C%20Kolben-%C3%98%2040%2C%20PU-Dichtung?unique=e44014e)
|
Typennummer: 236.24-M |
29,18 € | |
