RIEGLER Kolbenstangenloser Zylinder, doppeltwirk., Kolben-Ø 16, Hub 700
Typennummer: 6.DD.160700
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Kolbenstangenloser Zylinder aus Profilrohr aus Aluminiumlegierung, eloxiert – Typ 6.DD.160700
Das RIEGLER Kolbenstangenloser Zylinder, doppeltwirk., Kolben-Ø 16, Hub 700 erzeugt lineare Bewegung ohne ausfahrende Kolbenstange – spart Einbauraum. Das Gehäuse besteht aus Profilrohr aus Aluminiumlegierung, eloxiert mit Dichtungen aus NBR (für Geschwindigkeiten bis max. 1 m/s). Der Betriebsdruckbereich liegt bei 1 bar bis 8 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 80 °C. Anschlussgewinde M5 – passend für gängige Industriestandards. Mit Kolben-Ø 16 mm, Hub 700 mm – für leistungsstarke lineare Antriebslösungen. Kompakte Bauform für platzsparende Automatisierung.
Einsatzbereich
Typische Anwendungsgebiete: Verpackungstechnik, Handhabung und lange Hübe.
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 80 °C |
| Gehäuse | Profilrohr aus Aluminiumlegierung, eloxiert |
| Dichtmaterial | NBR (für Geschwindigkeiten bis max. 1 m/s) |
| Arbeitsdruck min. | 1 bar |
| Arbeitsdruck max. | 8 bar |
| Schlitten (Kolbenführung) | Aluminiumlegierung, eloxiert |
| Dichtbänder | Edelstahl |
| Kolben-Ø | 16 mm |
| Funktion | doppeltwirkend |
| Hub | 700 mm |
| Kraft bei 6 bar | 110 N |
| Seitenlast max. | 0.3 Nm |
| REACH SVHC1 Stoff Name | nein |
| CAS-Nr. SVHC 1 | keine CAS Nr. |
| Anschluss | M5 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | keinen Eintrag |
| Anteil SVHC Stoff in % bei RoHS | 0 |
| Ausnahme | keine Ausnahme |
| REACH Info | kein SVHC Stoff enthalten |
| Anteil SVHC SCIP | kein SVHC Stoff |
| Anteil SVHC Stoff in SCIP | kein SVHC Stoff enthalten |
| Materialkennung | keine |
| Klassenname | PLUS |
| Magnet | mit Magnet |
| Dämpfung | mit einstellbarer Dämpfung |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[106364] RIEGLER Fußbefestigung, für Kolbenstangenlose Zylinder, Kolben-Ø 16](/web/image/product.template/175421/image_128/%5B106364%5D%20RIEGLER%20Fu%C3%9Fbefestigung%2C%20f%C3%BCr%20Kolbenstangenlose%20Zylinder%2C%20Kolben-%C3%98%2016?unique=d38b639)
|
Typennummer: 455.11-M |
7,91 € | |
![[106369] RIEGLER Zwischenstütze, für Kolbenstangenlose Zylinder, Kolben-Ø 16](/web/image/product.template/175426/image_128/%5B106369%5D%20RIEGLER%20Zwischenst%C3%BCtze%2C%20f%C3%BCr%20Kolbenstangenlose%20Zylinder%2C%20Kolben-%C3%98%2016?unique=96540cf)
|
Typennummer: 455.51-M |
19,42 € | |

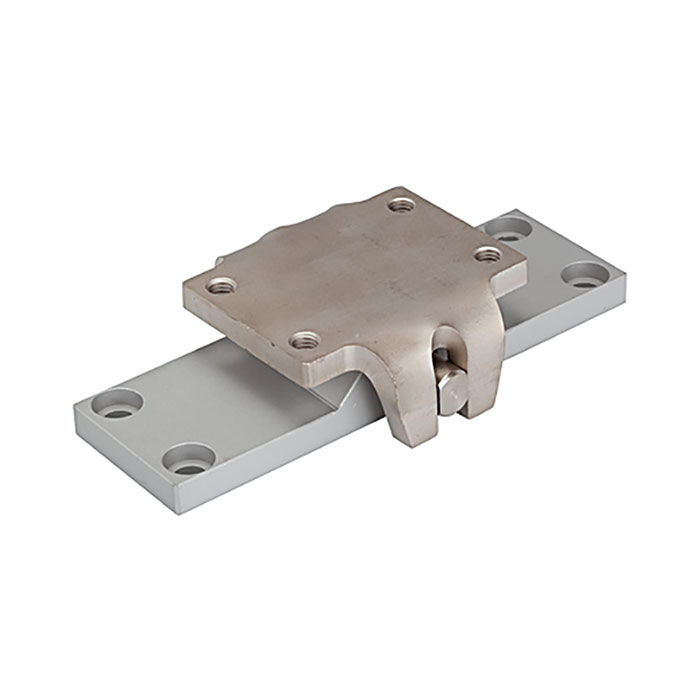

![[106374] RIEGLER Schwenkbare Lastaufnahme, für Kolbenstangenlose Zyl., Kolben-Ø 16](/web/image/product.template/175431/image_128/%5B106374%5D%20RIEGLER%20Schwenkbare%20Lastaufnahme%2C%20f%C3%BCr%20Kolbenstangenlose%20Zyl.%2C%20Kolben-%C3%98%2016?unique=4912961)
|
Typennummer: 455.21-M |
83,92 € | |

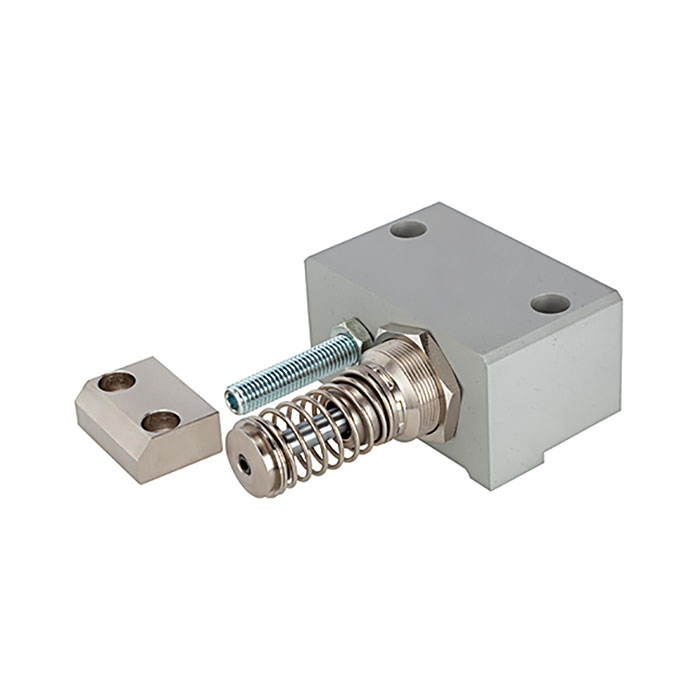

![[106378] RIEGLER Einstellbare Endlage, Stoßdämpfer, Kolbenstangenl.Zyl. Kolben-Ø16](/web/image/product.template/175435/image_128/%5B106378%5D%20RIEGLER%20Einstellbare%20Endlage%2C%20Sto%C3%9Fd%C3%A4mpfer%2C%20Kolbenstangenl.Zyl.%20Kolben-%C3%9816?unique=430eab6)
|
Typennummer: 455.31-M |
291,69 € | |

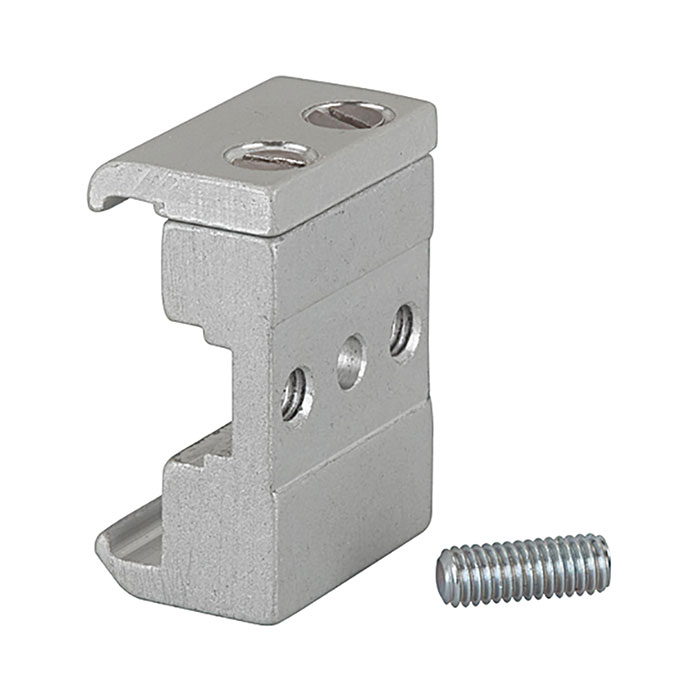

![[106383] RIEGLER Sensorhalter für Kolbenstangenlose Zylinder, Kolben-Ø 16-25](/web/image/product.template/175440/image_128/%5B106383%5D%20RIEGLER%20Sensorhalter%20f%C3%BCr%20Kolbenstangenlose%20Zylinder%2C%20Kolben-%C3%98%2016-25?unique=16786da)
|
