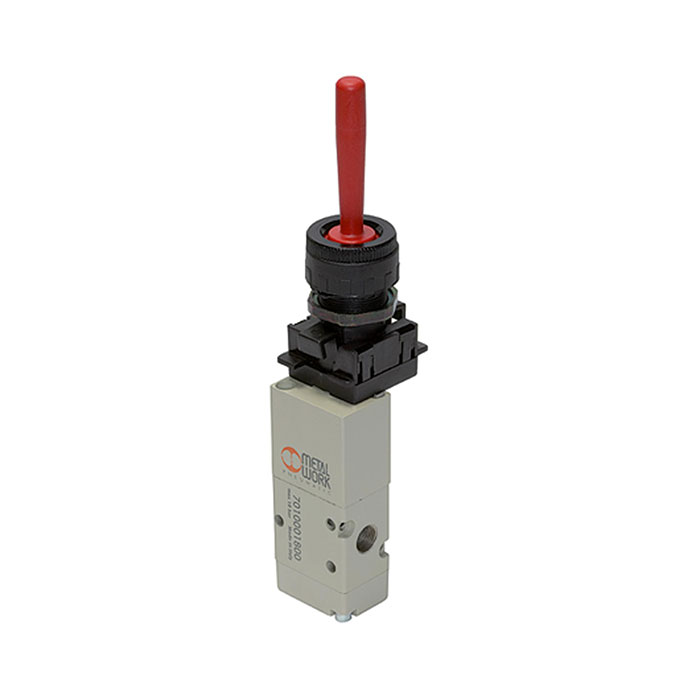

RIEGLER 3/2-Wegeventil, manuell, Handhebel, NC, monostabil, G 1/8
Typennummer: 515.301
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER 3/2-Wegeventil für Pneumatiksteuerung, max. 10 bar, G 1/8 – Typ 515.301
Das RIEGLER 3/2-Wegeventil, manuell, Handhebel, NC, monostabil, G 1/8 steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. mit Dichtungen aus NBR. Der Betriebsdruckbereich liegt bei 2.5 bar bis 10 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 60 °C. Anschlussgewinde G 1/8 – passend für gängige Industriestandards. Geeignet für Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.. Der Durchflusswert beträgt 550 Nl/min. Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 60 °C |
| Medium | Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich. |
| Dichtmaterial | NBR |
| Serie | Ventile Reihe 70 |
| Betriebsdruck min. | 2.5 bar |
| Betriebsdruck max. | 10 bar |
| Feder | Sonderstahl |
| Ventilkörper | Aluminium |
| Funktion | 3/2 NC |
| Betätigung | monostabil |

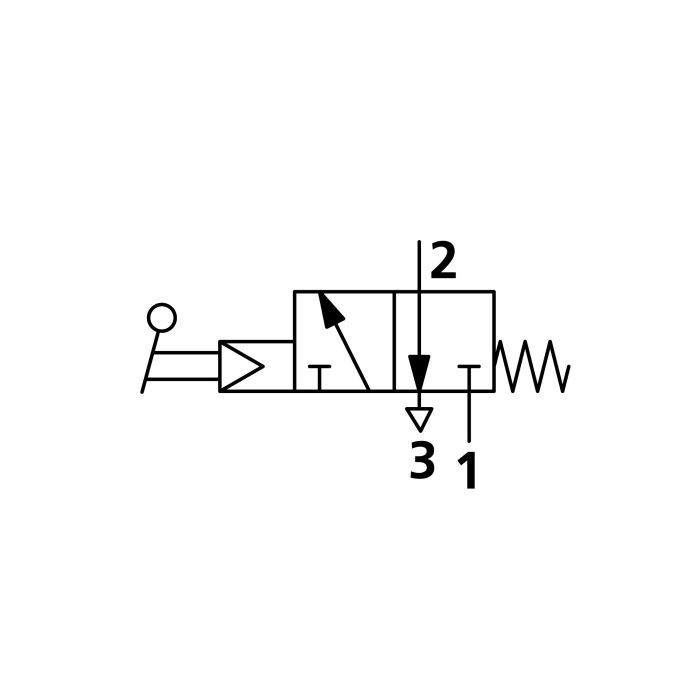

| Symbol | 3 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| Anschluss | G 1/8 |
| Kolben | Aluminium |
| RoHS Werkstoff-Hinweis | RoHS konform |
| Durchfluss | 400 Nl/min |
| Durchfluss | 550 Nl/min |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Ausnahme | 6b, 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Materialkennung | AA-6026, CW614N |
| Durchflusswertmessung 1 | Durchfluss bei 6 bar und Δp 0,5 bar |
| Durchflusswertmessung 2 | Durchfluss bei 6 bar und Δp 1 bar |
| Klassenname | PLUS |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[106443] RIEGLER Adapter max.2 Ventile, für Montage auf Grundventil notwendig](/web/image/product.template/175500/image_128/%5B106443%5D%20RIEGLER%20Adapter%20max.2%20Ventile%2C%20f%C3%BCr%20Montage%20auf%20Grundventil%20notwendig?unique=f89681c)
|
Typennummer: A2V |
2,81 € | |

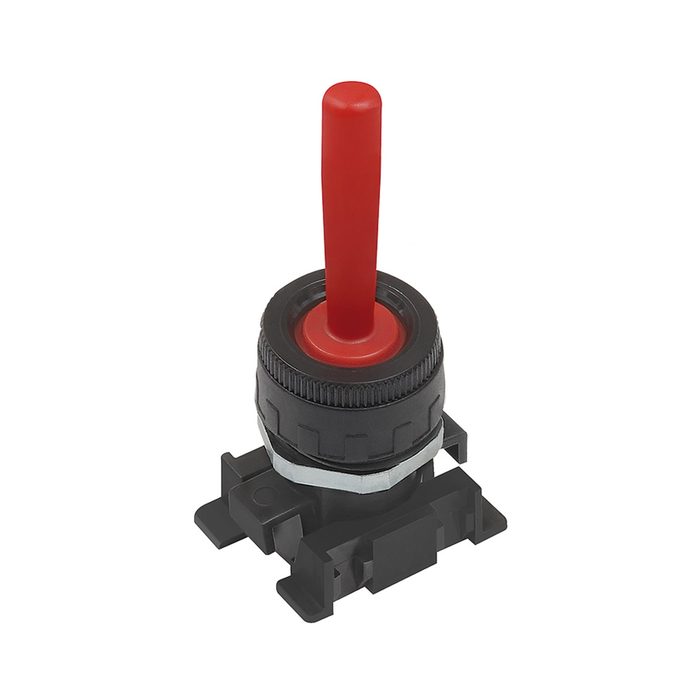

![[106445] RIEGLER Handhebel, rot, monostabil](/web/image/product.template/175502/image_128/%5B106445%5D%20RIEGLER%20Handhebel%2C%20rot%2C%20monostabil?unique=8eb1697)
|
Typennummer: HH-M |
24,75 € | |

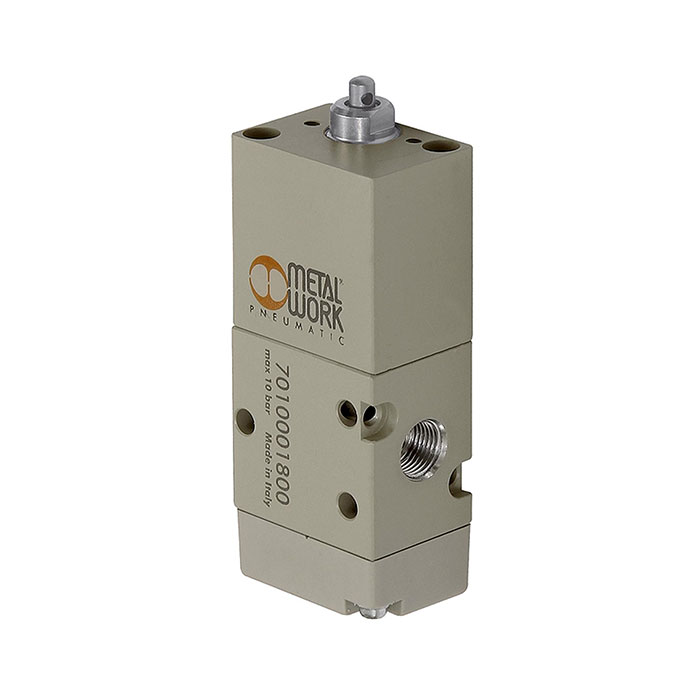

![[106441] RIEGLER Stößelventil, 3/2-Wege, monostabil, NC, G 1/8](/web/image/product.template/175498/image_128/%5B106441%5D%20RIEGLER%20St%C3%B6%C3%9Felventil%2C%203-2-Wege%2C%20monostabil%2C%20NC%2C%20G%201-8?unique=b79afa7)
|
Typennummer: 515.101 |
51,74 € | |
