RIEGLER 3/2-Wegeventil, man.Drehhebel kurz, NC, monost. G1/8, 3 Schaltst.
Typennummer: 515.403
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER 3/2-Wegeventil für Pneumatiksteuerung, max. 10 bar, G 1/8 – Typ 515.403
Das RIEGLER 3/2-Wegeventil, man.Drehhebel kurz, NC, monost. G1/8, 3 Schaltst. steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. mit Dichtungen aus NBR. Der Betriebsdruckbereich liegt bei 2.5 bar bis 10 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 60 °C. Anschlussgewinde G 1/8 – passend für gängige Industriestandards. Geeignet für Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.. Der Durchflusswert beträgt 550 Nl/min. Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 60 °C |
| Medium | Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich. |
| Dichtmaterial | NBR |
| Serie | Ventile Reihe 70 |
| Betriebsdruck min. | 2.5 bar |
| Betriebsdruck max. | 10 bar |
| Feder | Sonderstahl |
| Ventilkörper | Aluminium |
| Funktion | 3/2 NC |
| Betätigung | monostabil |
| Schaltstellungen | 3 |

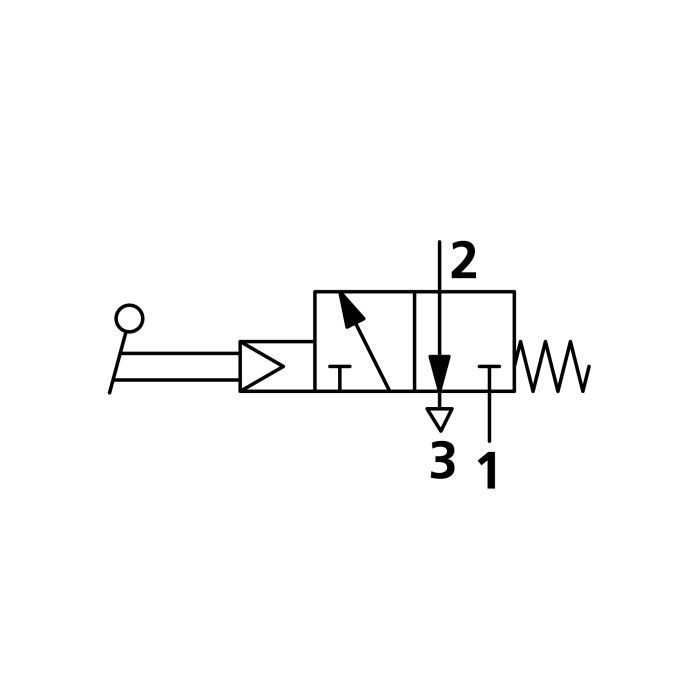

| Symbol | 7 |
| Anschluss | G 1/8 |
| Kolben | Aluminium |
| Durchfluss | 400 Nl/min |
| Durchfluss | 550 Nl/min |
| Durchflusswertmessung 1 | Durchfluss bei 6 bar und Δp 0,5 bar |
| Durchflusswertmessung 2 | Durchfluss bei 6 bar und Δp 1 bar |
| Klassenname | PLUS |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[106443] RIEGLER Adapter max.2 Ventile, für Montage auf Grundventil notwendig](/web/image/product.template/175500/image_128/%5B106443%5D%20RIEGLER%20Adapter%20max.2%20Ventile%2C%20f%C3%BCr%20Montage%20auf%20Grundventil%20notwendig?unique=f89681c)
|
Typennummer: A2V |
2,81 € | |

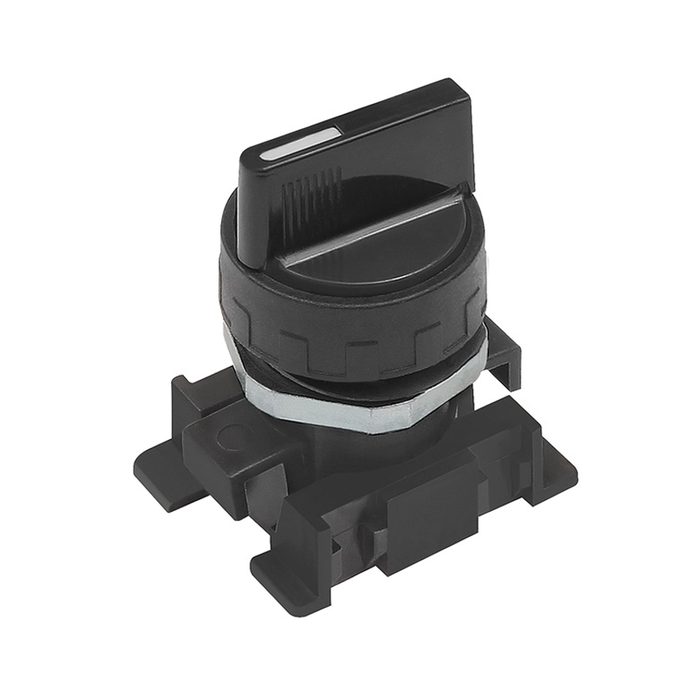

![[106448] RIEGLER Kurzer Drehhebel, schwarz, 3 Stellungen, monostabil](/web/image/product.template/175505/image_128/%5B106448%5D%20RIEGLER%20Kurzer%20Drehhebel%2C%20schwarz%2C%203%20Stellungen%2C%20monostabil?unique=599cfc9)
|
