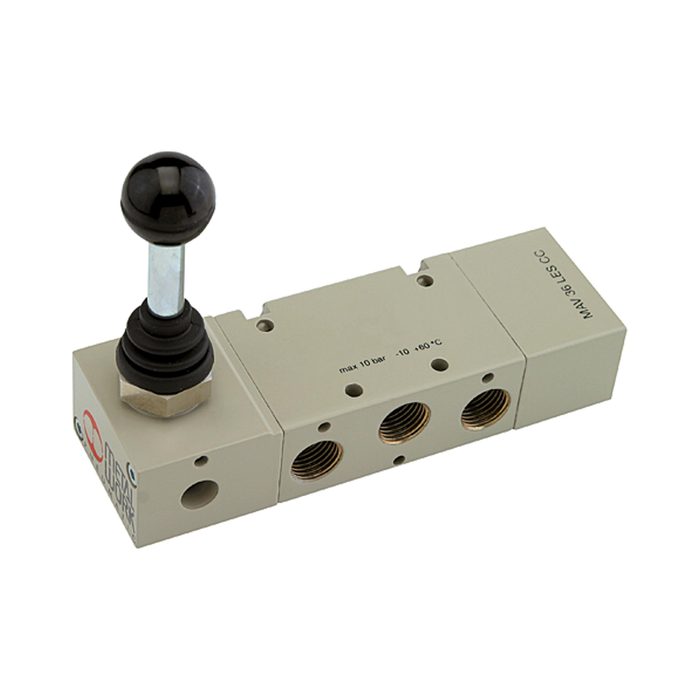

RIEGLER 5/3-Wegeventil, man. 90° Hebel, G 1/4, Mitte belüftet, rastend
Typennummer: 514.136
RIEGLER & Co. KG in Bad Urach ist ein angesehenes Unternehmen, das für seine innovativen Ansätze, erstklassige Produktqualität und engagierte Kundenbetreuung geschätzt wird. Seit mehr als 80 Jahren hat sich dieses Familienunternehmen zu einem führenden Anbieter von Komponenten für Druckluft- und Pneumatik sowie individuellen Systemlösungen entwickelt.
5/3-way valve, man. 90° lever, G 1/4, mid-position pressurised, detent, op. pressure vacuum to 10bar, op. temp.-10°C to 60°C
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 60 °C |
| Medium | Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich. |
| Dichtmaterial | NBR |
| Serie | Ventile Reihe 70 |
| Feder | Sonderstahl |
| Ventilkörper | Aluminium |
| Betriebsdruck | Vakuum bis 10 bar |
| Funktion | 5/3 |
| Betätigung | Mitte belüftet, rastend |

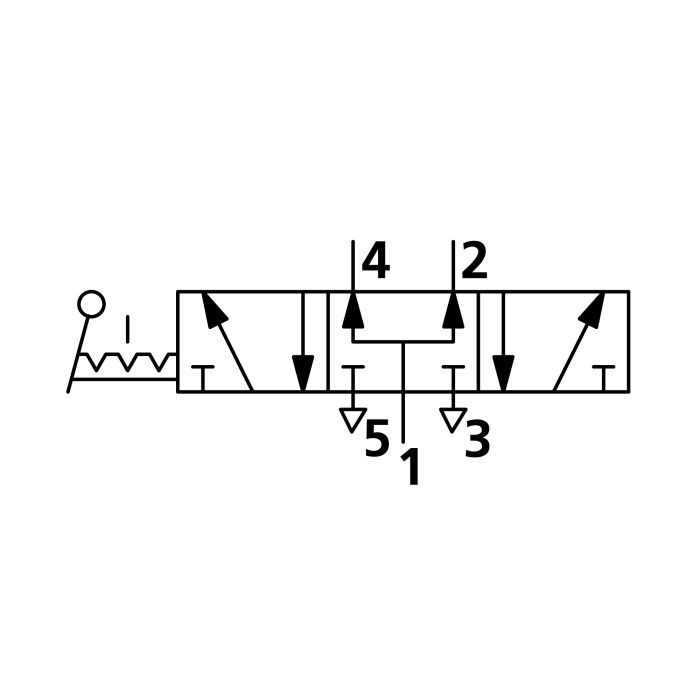

| Symbol | 19 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| Anschluss | G 1/4 |
| Kolben | Aluminium vernickelt |
| RoHS Werkstoff-Hinweis | RoHS konform |
| Durchfluss | 750 Nl/min |
| Durchfluss | 1100 Nl/min |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Ausnahme | 6b |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Materialkennung | AA-6026 |
| Durchflusswertmessung 1 | Durchfluss bei 6 bar und ˆ†p 0,5 bar |
| Durchflusswertmessung 2 | Durchfluss bei 6 bar und ˆ†p 1,0 bar |
| Klassenname | PLUS |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|

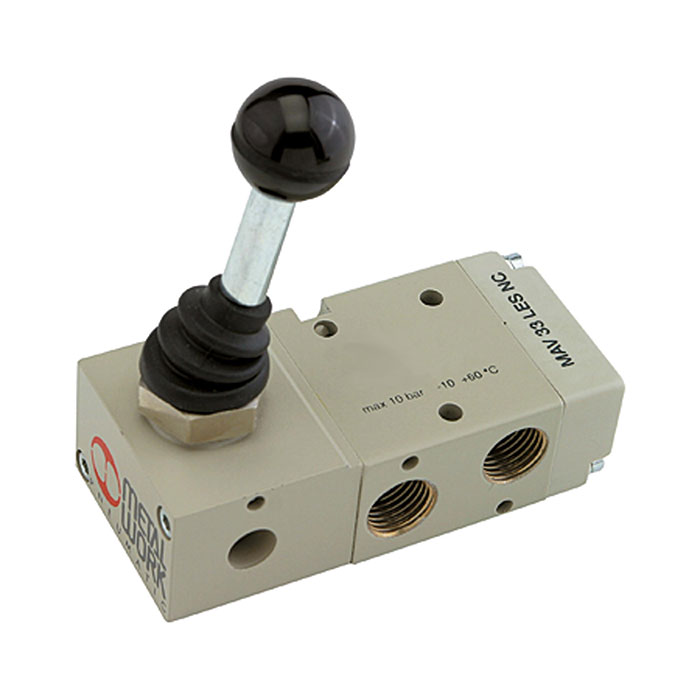

![[106463] RIEGLER 3/2-Wegeventil, man. 90° Hebel bistabil G 1/2](/web/image/product.template/175520/image_128/%5B106463%5D%20RIEGLER%203-2-Wegeventil%2C%20man.%2090%C2%B0%20Hebel%20bistabil%20G%201-2?unique=f875b32)
|
Typennummer: 514.106 |
163,11 € | |
![[106461] RIEGLER 3/2-Wegeventil, man. 90° Hebel bistabil G 1/4](/web/image/product.template/175518/image_128/%5B106461%5D%20RIEGLER%203-2-Wegeventil%2C%20man.%2090%C2%B0%20Hebel%20bistabil%20G%201-4?unique=69e2cb2)
|
Typennummer: 514.104 |
75,67 € | |
![[106459] RIEGLER 3/2-Wegeventil, man. 90° Hebel bistabil G 1/8](/web/image/product.template/175516/image_128/%5B106459%5D%20RIEGLER%203-2-Wegeventil%2C%20man.%2090%C2%B0%20Hebel%20bistabil%20G%201-8?unique=e05ada7)
|
Typennummer: 514.102 |
44,78 € | |
![[106462] RIEGLER 3/2-Wegeventil, man. 90° Hebel monostabil G 1/2](/web/image/product.template/175519/image_128/%5B106462%5D%20RIEGLER%203-2-Wegeventil%2C%20man.%2090%C2%B0%20Hebel%20monostabil%20G%201-2?unique=af0df5a)
|
Typennummer: 514.105 |
163,11 € | |
![[106460] RIEGLER 3/2-Wegeventil, man. 90° Hebel monostabil G 1/4](/web/image/product.template/175517/image_128/%5B106460%5D%20RIEGLER%203-2-Wegeventil%2C%20man.%2090%C2%B0%20Hebel%20monostabil%20G%201-4?unique=058fd65)
|
Typennummer: 514.103 |
75,67 € | |
![[106458] RIEGLER 3/2-Wegeventil, man. 90° Hebel monostabil G 1/8](/web/image/product.template/175515/image_128/%5B106458%5D%20RIEGLER%203-2-Wegeventil%2C%20man.%2090%C2%B0%20Hebel%20monostabil%20G%201-8?unique=3c82d8d)
|
Typennummer: 514.101 |
44,78 € | |
![[106469] RIEGLER 5/2-Wegeventil, man. 90° Hebel bistabil G 1/2](/web/image/product.template/175526/image_128/%5B106469%5D%20RIEGLER%205-2-Wegeventil%2C%20man.%2090%C2%B0%20Hebel%20bistabil%20G%201-2?unique=38aacc6)
|
Typennummer: 514.116 |
184,22 € | |
![[106467] RIEGLER 5/2-Wegeventil, man. 90° Hebel bistabil G 1/4](/web/image/product.template/175524/image_128/%5B106467%5D%20RIEGLER%205-2-Wegeventil%2C%20man.%2090%C2%B0%20Hebel%20bistabil%20G%201-4?unique=90d6a12)
|
Typennummer: 514.114 |
83,38 € | |
![[106465] RIEGLER 5/2-Wegeventil, man. 90° Hebel bistabil G 1/8](/web/image/product.template/175522/image_128/%5B106465%5D%20RIEGLER%205-2-Wegeventil%2C%20man.%2090%C2%B0%20Hebel%20bistabil%20G%201-8?unique=48ab4d1)
|
Typennummer: 514.112 |
48,84 € | |

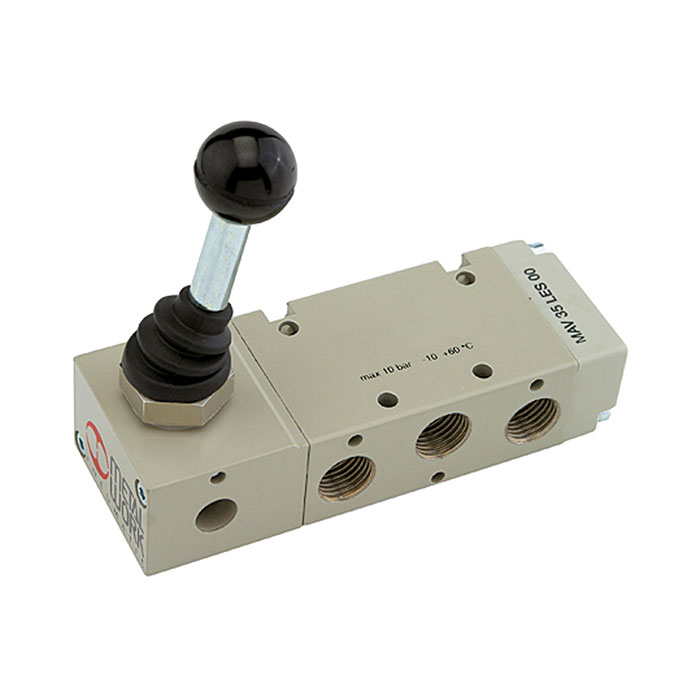

![[106468] RIEGLER 5/2-Wegeventil, man. 90° Hebel monostabil G 1/2](/web/image/product.template/175525/image_128/%5B106468%5D%20RIEGLER%205-2-Wegeventil%2C%20man.%2090%C2%B0%20Hebel%20monostabil%20G%201-2?unique=0ee17cd)
|
Typennummer: 514.115 |
184,22 € | |
![[106466] RIEGLER 5/2-Wegeventil, man. 90° Hebel monostabil G 1/4](/web/image/product.template/175523/image_128/%5B106466%5D%20RIEGLER%205-2-Wegeventil%2C%20man.%2090%C2%B0%20Hebel%20monostabil%20G%201-4?unique=c4a4149)
|
Typennummer: 514.113 |
83,38 € | |
![[106464] RIEGLER 5/2-Wegeventil, man. 90° Hebel monostabil G 1/8](/web/image/product.template/175521/image_128/%5B106464%5D%20RIEGLER%205-2-Wegeventil%2C%20man.%2090%C2%B0%20Hebel%20monostabil%20G%201-8?unique=3f20f5f)
|
Typennummer: 514.111 |
48,84 € | |
![[106484] RIEGLER 5/3-Wegeventil, man. 90° Hebel, G 1/2, Mitte bel., Federrück.](/web/image/product.template/175541/image_128/%5B106484%5D%20RIEGLER%205-3-Wegeventil%2C%20man.%2090%C2%B0%20Hebel%2C%20G%201-2%2C%20Mitte%20bel.%2C%20Federr%C3%BCck.?unique=9e16711)
|
Typennummer: 514.143 |
199,31 € | |
![[106487] RIEGLER 5/3-Wegeventil, man. 90° Hebel, G 1/2, Mitte belüftet, rastend](/web/image/product.template/175544/image_128/%5B106487%5D%20RIEGLER%205-3-Wegeventil%2C%20man.%2090%C2%B0%20Hebel%2C%20G%201-2%2C%20Mitte%20bel%C3%BCftet%2C%20rastend?unique=9f2839d)
|
Typennummer: 514.146 |
199,31 € | |
![[106483] RIEGLER 5/3-Wegeventil, man. 90° Hebel, G 1/2, Mitte entl., Federrück.](/web/image/product.template/175540/image_128/%5B106483%5D%20RIEGLER%205-3-Wegeventil%2C%20man.%2090%C2%B0%20Hebel%2C%20G%201-2%2C%20Mitte%20entl.%2C%20Federr%C3%BCck.?unique=82962d9)
|
Typennummer: 514.142 |
199,31 € | |
![[106486] RIEGLER 5/3-Wegeventil, man. 90° Hebel, G 1/2, Mitte entlüftet, rastend](/web/image/product.template/175543/image_128/%5B106486%5D%20RIEGLER%205-3-Wegeventil%2C%20man.%2090%C2%B0%20Hebel%2C%20G%201-2%2C%20Mitte%20entl%C3%BCftet%2C%20rastend?unique=d5d2768)
|
Typennummer: 514.145 |
199,31 € | |
![[106482] RIEGLER 5/3-Wegeventil, man. 90° Hebel, G 1/2, Mitte geschl., Federrück.](/web/image/product.template/175539/image_128/%5B106482%5D%20RIEGLER%205-3-Wegeventil%2C%20man.%2090%C2%B0%20Hebel%2C%20G%201-2%2C%20Mitte%20geschl.%2C%20Federr%C3%BCck.?unique=5a59d7b)
|
Typennummer: 514.141 |
199,31 € | |
![[106485] RIEGLER 5/3-Wegeventil, man. 90° Hebel, G 1/2, Mitte geschlossen, rastend](/web/image/product.template/175542/image_128/%5B106485%5D%20RIEGLER%205-3-Wegeventil%2C%20man.%2090%C2%B0%20Hebel%2C%20G%201-2%2C%20Mitte%20geschlossen%2C%20rastend?unique=de4b95d)
|
Typennummer: 514.144 |
199,31 € | |
![[106478] RIEGLER 5/3-Wegeventil, man. 90° Hebel, G 1/4, Mitte bel., Federrück.](/web/image/product.template/175535/image_128/%5B106478%5D%20RIEGLER%205-3-Wegeventil%2C%20man.%2090%C2%B0%20Hebel%2C%20G%201-4%2C%20Mitte%20bel.%2C%20Federr%C3%BCck.?unique=d3a8b86)
|
Typennummer: 514.133 |
86,83 € | |
![[106477] RIEGLER 5/3-Wegeventil, man. 90° Hebel, G 1/4, Mitte entl., Federrück.](/web/image/product.template/175534/image_128/%5B106477%5D%20RIEGLER%205-3-Wegeventil%2C%20man.%2090%C2%B0%20Hebel%2C%20G%201-4%2C%20Mitte%20entl.%2C%20Federr%C3%BCck.?unique=760e5e0)
|
Typennummer: 514.132 |
86,83 € | |
![[106480] RIEGLER 5/3-Wegeventil, man. 90° Hebel, G 1/4, Mitte entlüftet, rastend](/web/image/product.template/175537/image_128/%5B106480%5D%20RIEGLER%205-3-Wegeventil%2C%20man.%2090%C2%B0%20Hebel%2C%20G%201-4%2C%20Mitte%20entl%C3%BCftet%2C%20rastend?unique=f5f6bf3)
|
Typennummer: 514.135 |
86,83 € | |
![[106476] RIEGLER 5/3-Wegeventil, man. 90° Hebel, G 1/4, Mitte geschl., Federrück.](/web/image/product.template/175533/image_128/%5B106476%5D%20RIEGLER%205-3-Wegeventil%2C%20man.%2090%C2%B0%20Hebel%2C%20G%201-4%2C%20Mitte%20geschl.%2C%20Federr%C3%BCck.?unique=0bc39cd)
|
Typennummer: 514.131 |
86,83 € | |
![[106479] RIEGLER 5/3-Wegeventil, man. 90° Hebel, G 1/4, Mitte geschlossen, rastend](/web/image/product.template/175536/image_128/%5B106479%5D%20RIEGLER%205-3-Wegeventil%2C%20man.%2090%C2%B0%20Hebel%2C%20G%201-4%2C%20Mitte%20geschlossen%2C%20rastend?unique=c7903c5)
|
Typennummer: 514.134 |
86,83 € | |
![[106472] RIEGLER 5/3-Wegeventil, man. 90° Hebel, G 1/8, Mitte bel., Federrück.](/web/image/product.template/175529/image_128/%5B106472%5D%20RIEGLER%205-3-Wegeventil%2C%20man.%2090%C2%B0%20Hebel%2C%20G%201-8%2C%20Mitte%20bel.%2C%20Federr%C3%BCck.?unique=36ae04d)
|
Typennummer: 514.123 |
53,41 € | |
![[106475] RIEGLER 5/3-Wegeventil, man. 90° Hebel, G 1/8, Mitte belüftet, rastend](/web/image/product.template/175532/image_128/%5B106475%5D%20RIEGLER%205-3-Wegeventil%2C%20man.%2090%C2%B0%20Hebel%2C%20G%201-8%2C%20Mitte%20bel%C3%BCftet%2C%20rastend?unique=8343f07)
|
Typennummer: 514.126 |
53,41 € | |
![[106471] RIEGLER 5/3-Wegeventil, man. 90° Hebel, G 1/8, Mitte entl., Federrück.](/web/image/product.template/175528/image_128/%5B106471%5D%20RIEGLER%205-3-Wegeventil%2C%20man.%2090%C2%B0%20Hebel%2C%20G%201-8%2C%20Mitte%20entl.%2C%20Federr%C3%BCck.?unique=a870611)
|
Typennummer: 514.122 |
53,41 € | |
![[106474] RIEGLER 5/3-Wegeventil, man. 90° Hebel, G 1/8, Mitte entlüftet, rastend](/web/image/product.template/175531/image_128/%5B106474%5D%20RIEGLER%205-3-Wegeventil%2C%20man.%2090%C2%B0%20Hebel%2C%20G%201-8%2C%20Mitte%20entl%C3%BCftet%2C%20rastend?unique=46c852d)
|
Typennummer: 514.125 |
53,41 € | |
![[106470] RIEGLER 5/3-Wegeventil, man. 90° Hebel, G 1/8, Mitte geschl., Federrück.](/web/image/product.template/175527/image_128/%5B106470%5D%20RIEGLER%205-3-Wegeventil%2C%20man.%2090%C2%B0%20Hebel%2C%20G%201-8%2C%20Mitte%20geschl.%2C%20Federr%C3%BCck.?unique=86d06b0)
|
Typennummer: 514.121 |
53,41 € | |
![[106473] RIEGLER 5/3-Wegeventil, man. 90° Hebel, G 1/8, Mitte geschlossen, rastend](/web/image/product.template/175530/image_128/%5B106473%5D%20RIEGLER%205-3-Wegeventil%2C%20man.%2090%C2%B0%20Hebel%2C%20G%201-8%2C%20Mitte%20geschlossen%2C%20rastend?unique=6308107)
|
Typennummer: 514.124 |
53,41 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|

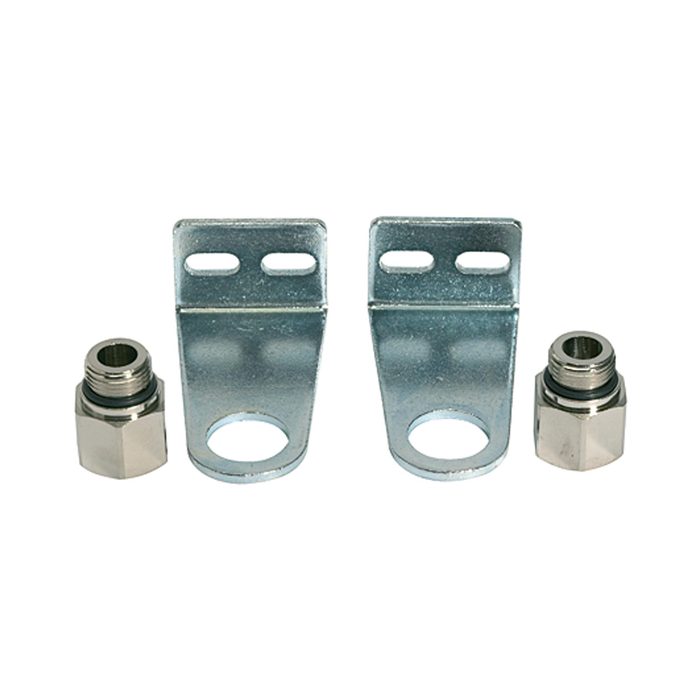

![[106607] RIEGLER Haltewinkelsatz für Wegeventile, Höhe 120,0 mm, G 1/4](/web/image/product.template/175664/image_128/%5B106607%5D%20RIEGLER%20Haltewinkelsatz%20f%C3%BCr%20Wegeventile%2C%20H%C3%B6he%20120%2C0%20mm%2C%20G%201-4?unique=0b778e8)
|
Typennummer: 518.120-14 |
18,04 € | |
![[106608] RIEGLER Haltewinkelsatz für Wegeventile, Höhe 60,0 mm, G 1/4](/web/image/product.template/175665/image_128/%5B106608%5D%20RIEGLER%20Haltewinkelsatz%20f%C3%BCr%20Wegeventile%2C%20H%C3%B6he%2060%2C0%20mm%2C%20G%201-4?unique=d19cdeb)
|
Typennummer: 518.60-14 |
16,53 € | |
![[106609] RIEGLER Haltewinkelsatz für Wegeventile, Höhe 30,0 mm, G 1/4](/web/image/product.template/175666/image_128/%5B106609%5D%20RIEGLER%20Haltewinkelsatz%20f%C3%BCr%20Wegeventile%2C%20H%C3%B6he%2030%2C0%20mm%2C%20G%201-4?unique=6fda794)
|
Typennummer: 518.30-14 |
16,53 € | |

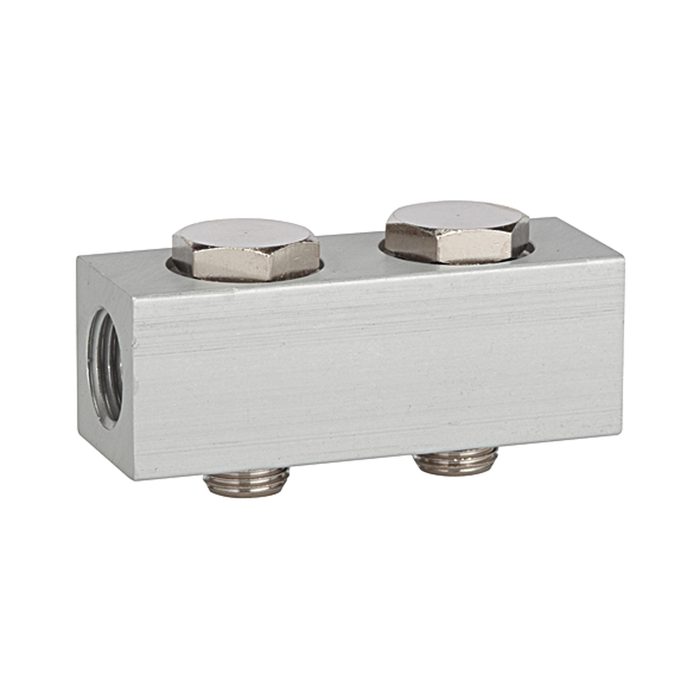

![[106616] RIEGLER Versorgungsleiste für Wegeventile, mit 2 Ventilpositionen, G 1/4](/web/image/product.template/175673/image_128/%5B106616%5D%20RIEGLER%20Versorgungsleiste%20f%C3%BCr%20Wegeventile%2C%20mit%202%20Ventilpositionen%2C%20G%201-4?unique=3f3d96b)
|
Typennummer: 519.02-14 |
15,79 € | |

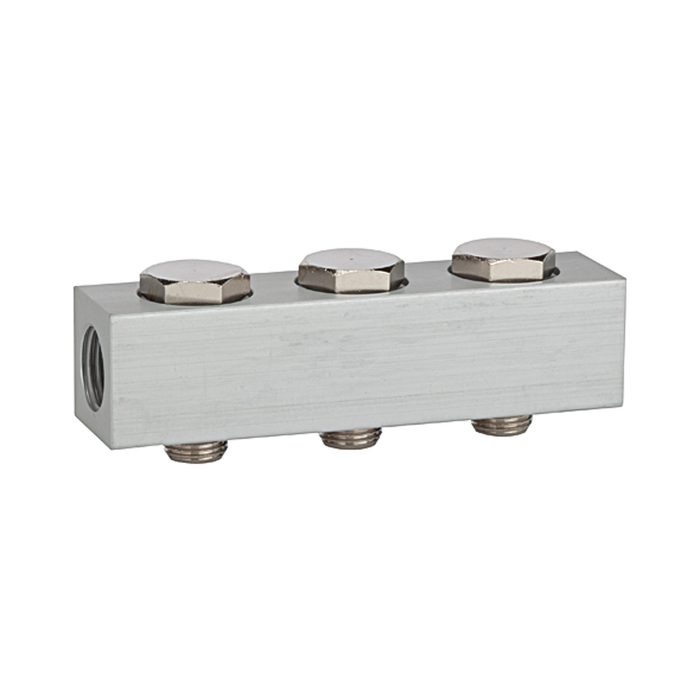

![[106617] RIEGLER Versorgungsleiste für Wegeventile, mit 3 Ventilpositionen, G 1/4](/web/image/product.template/175674/image_128/%5B106617%5D%20RIEGLER%20Versorgungsleiste%20f%C3%BCr%20Wegeventile%2C%20mit%203%20Ventilpositionen%2C%20G%201-4?unique=01cf283)
|
Typennummer: 519.03-14 |
21,35 € | |

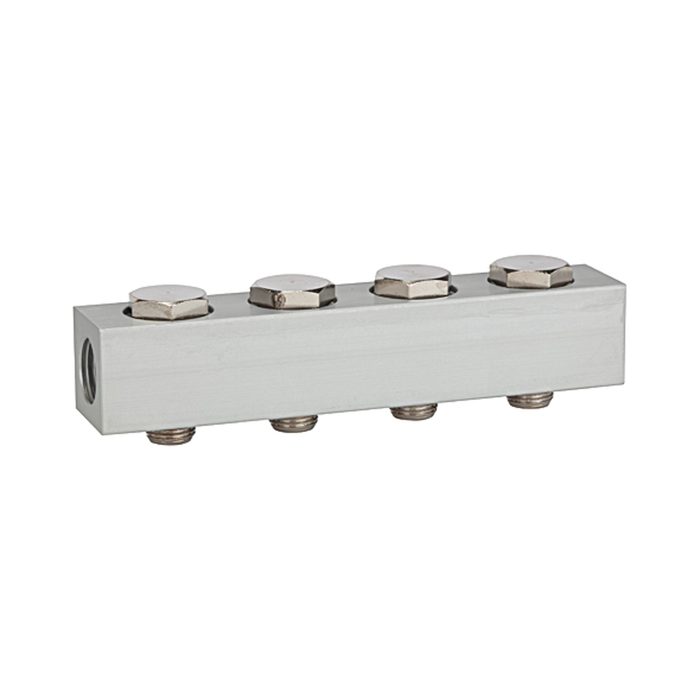

![[106618] RIEGLER Versorgungsleiste für Wegeventile, mit 4 Ventilpositionen, G 1/4](/web/image/product.template/175675/image_128/%5B106618%5D%20RIEGLER%20Versorgungsleiste%20f%C3%BCr%20Wegeventile%2C%20mit%204%20Ventilpositionen%2C%20G%201-4?unique=049e237)
|
Typennummer: 519.04-14 |
25,61 € | |

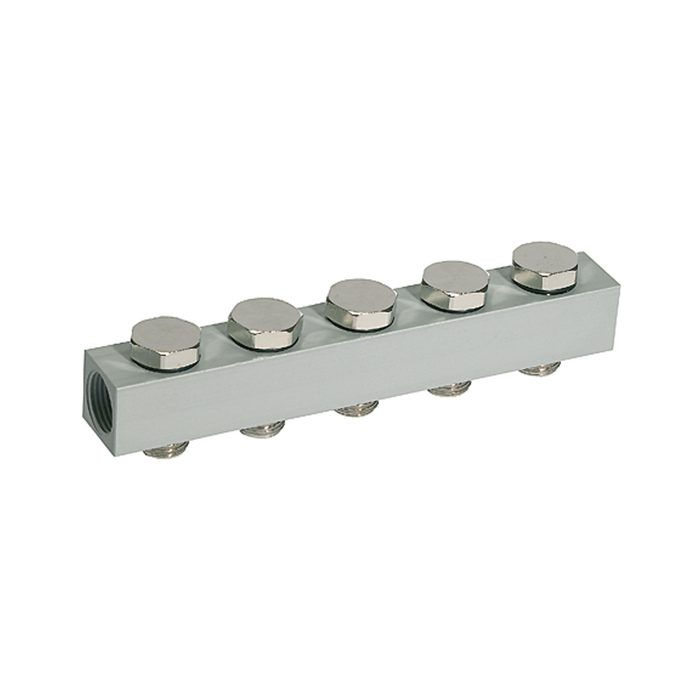

![[106619] RIEGLER Versorgungsleiste für Wegeventile, mit 5 Ventilpositionen, G 1/4](/web/image/product.template/175676/image_128/%5B106619%5D%20RIEGLER%20Versorgungsleiste%20f%C3%BCr%20Wegeventile%2C%20mit%205%20Ventilpositionen%2C%20G%201-4?unique=40b688d)
|
Typennummer: 519.05-14 |
32,24 € | |

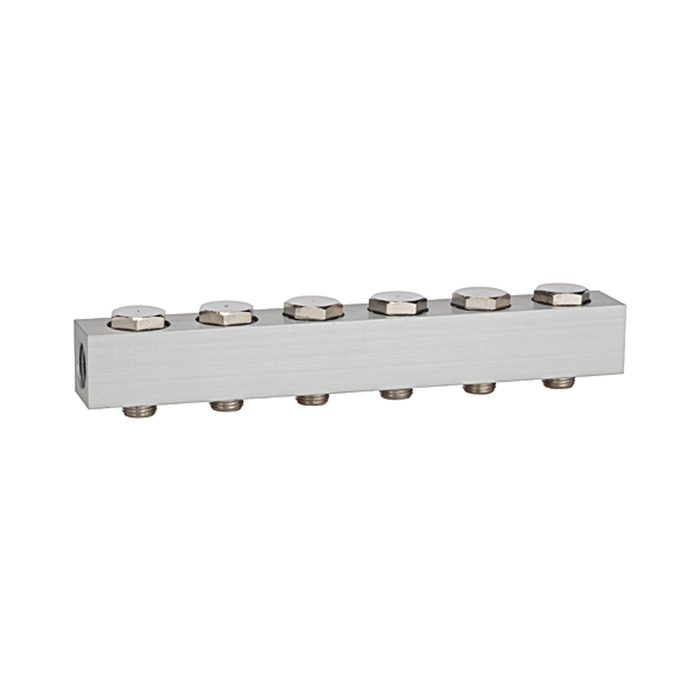

![[106620] RIEGLER Versorgungsleiste für Wegeventile, mit 6 Ventilpositionen, G 1/4](/web/image/product.template/175677/image_128/%5B106620%5D%20RIEGLER%20Versorgungsleiste%20f%C3%BCr%20Wegeventile%2C%20mit%206%20Ventilpositionen%2C%20G%201-4?unique=fdf7a1a)
|
