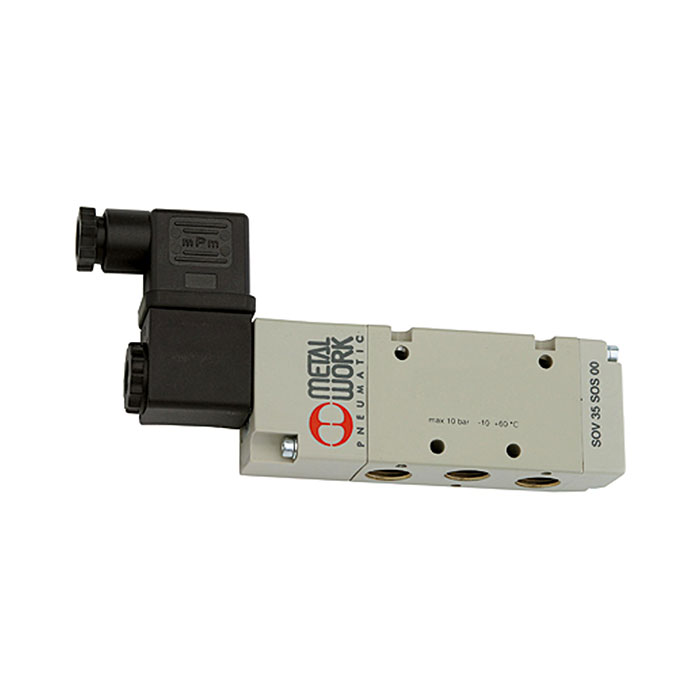

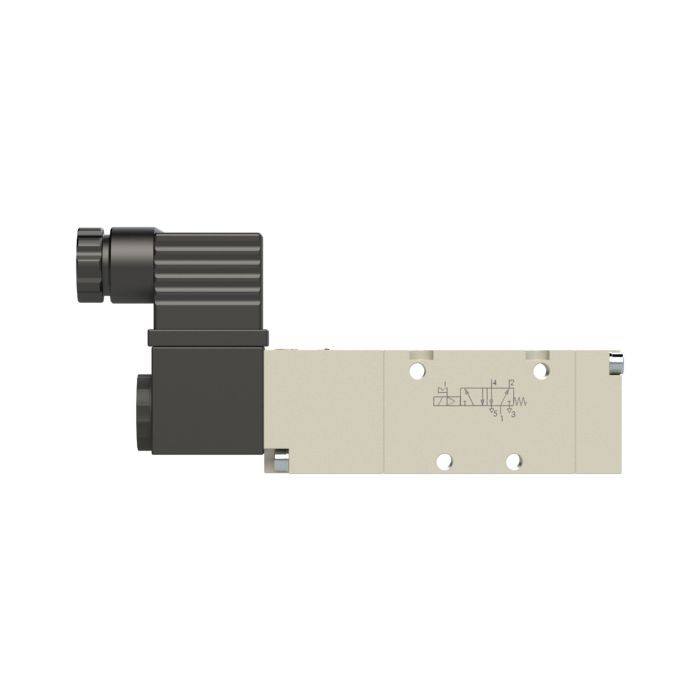

RIEGLER 5/2-Wegeventil, elektropneumat., monostabil, G 1/2, 24 V DC
Typennummer: 517.203
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Artikel Nr. :
106547EAN :
4047322097567Kategorie :
Elektropneumatisch betätigte VentileGewicht :
0,95 KgRIEGLER 5/2-Wegeventil für Pneumatiksteuerung, max. 10 bar, G 1/2 – Typ 517.203
Das RIEGLER 5/2-Wegeventil, elektropneumat., monostabil, G 1/2, 24 V DC steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. mit Dichtungen aus NBR. Der Betriebsdruckbereich liegt bei 2.5 bar bis 10 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 60 °C. Anschlussgewinde G 1/2 – passend für gängige Industriestandards. Geeignet für Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.. Der Durchflusswert beträgt 4600 Nl/min. Betriebsspannung 24 V DC. Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Medium | Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich. |
| Dichtmaterial | NBR |
| Serie | Ventile Reihe 70 |
| Betriebsdruck min. | 2.5 bar |
| Betriebsdruck max. | 10 bar |
| Mediumstemperatur min. | -10 °C |
| Mediumstemperatur max. | 60 °C |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 50 °C |
| Handhilfsbetätigung | rastend |
| DN | 15 |
| Funktion | 5/2 |
| Betätigung | monostabil |

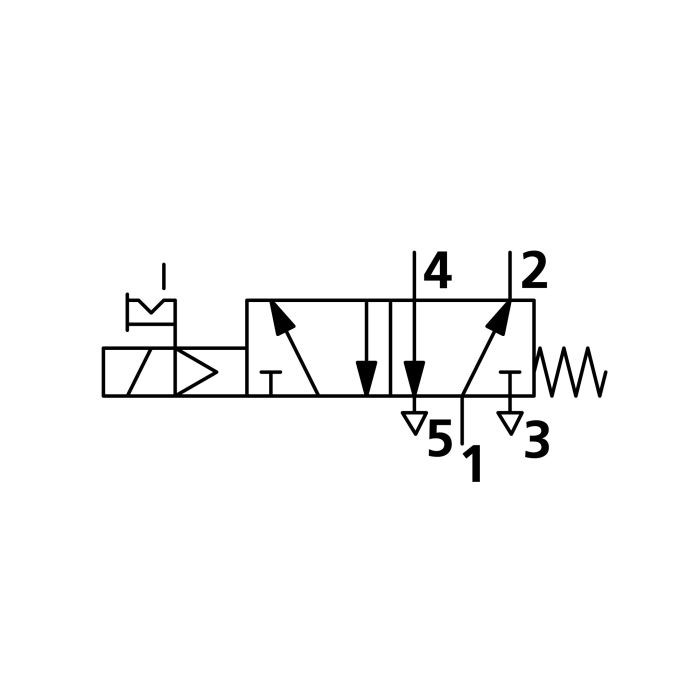

| Symbol | 35 |
| Spannung | 24 V DC |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| Anschluss | G 1/2 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| Durchfluss | 3200 Nl/min |
| Durchfluss | 4600 Nl/min |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Ausnahme | 6b |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Materialkennung | AA-6026 |
| Durchflusswertmessung 1 | Durchfluss bei 6 bar und Δp 0,5 bar |
| Durchflusswertmessung 2 | Durchfluss bei 6 bar und Δp 1 bar |
| Klassenname | PLUS |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|

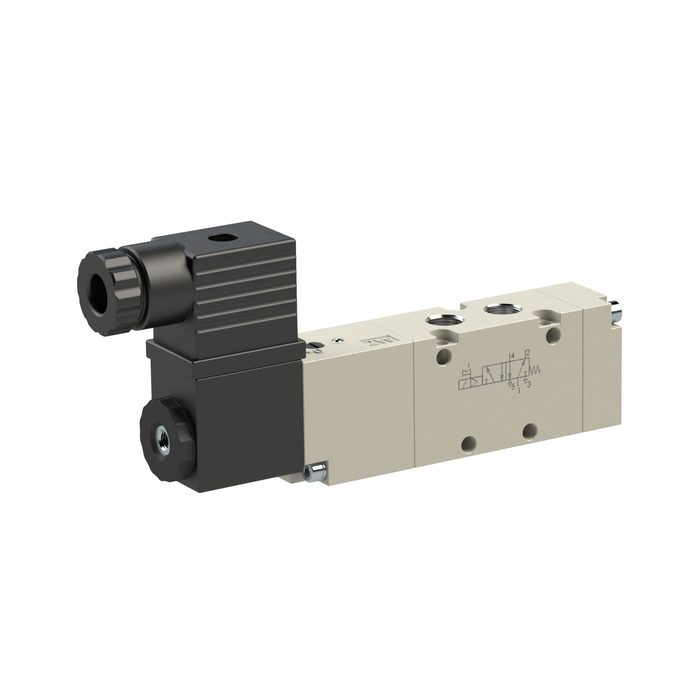

![[145935] RIEGLER 5/2-Wegeventil, elektropneumat., monostabil, G 1/2, 12 V DC](/web/image/product.template/275859/image_128/%5B145935%5D%20RIEGLER%205-2-Wegeventil%2C%20elektropneumat.%2C%20monostabil%2C%20G%201-2%2C%2012%20V%20DC?unique=1078b26)
|
