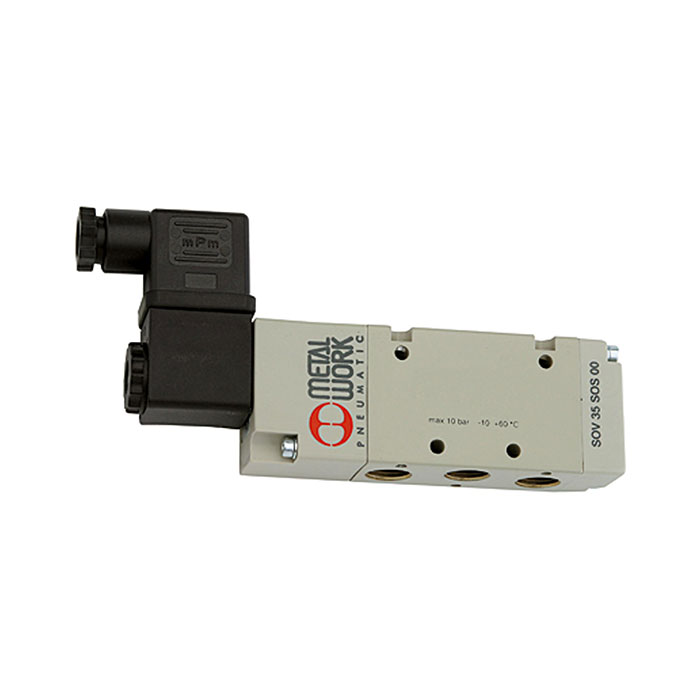

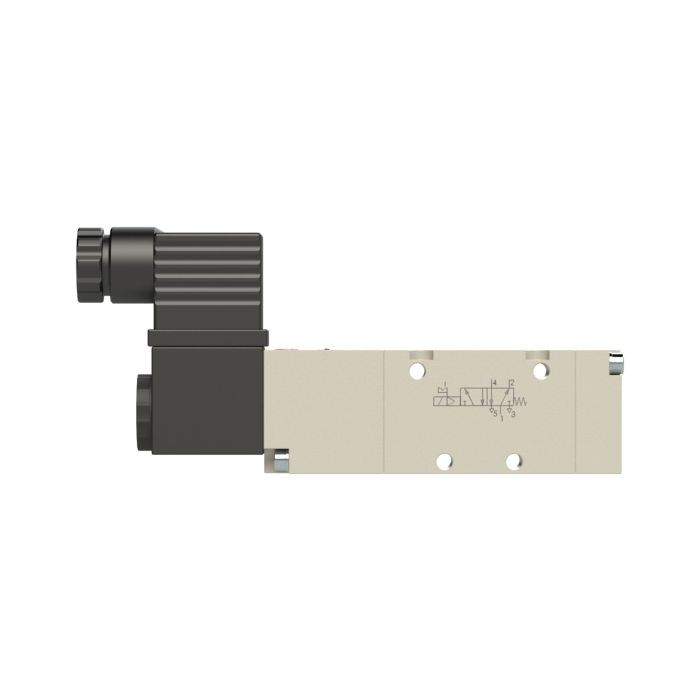

RIEGLER 5/2-Wegeventil, elektropneumat., monostabil, G 1/8, 24 V DC
Typennummer: 517.201
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Artikel Nr. :
106544EAN :
4047322097536Kategorie :
Elektropneumatisch betätigte VentileGewicht :
0,20 KgRIEGLER 5/2-Wegeventil für Pneumatiksteuerung, max. 10 bar, G 1/8 – Typ 517.201
Das RIEGLER 5/2-Wegeventil, elektropneumat., monostabil, G 1/8, 24 V DC steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. mit Dichtungen aus NBR. Der Betriebsdruckbereich liegt bei 2.5 bar bis 10 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 60 °C. Anschlussgewinde G 1/8 – passend für gängige Industriestandards. Geeignet für Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.. Der Durchflusswert beträgt 550 Nl/min. Betriebsspannung 24 V DC. Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Medium | Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich. |
| Dichtmaterial | NBR |
| Serie | Ventile Reihe 70 |
| Betriebsdruck min. | 2.5 bar |
| Betriebsdruck max. | 10 bar |
| Mediumstemperatur min. | -10 °C |
| Mediumstemperatur max. | 60 °C |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 50 °C |
| Handhilfsbetätigung | rastend |
| DN | 5 |
| Funktion | 5/2 |
| Betätigung | monostabil |

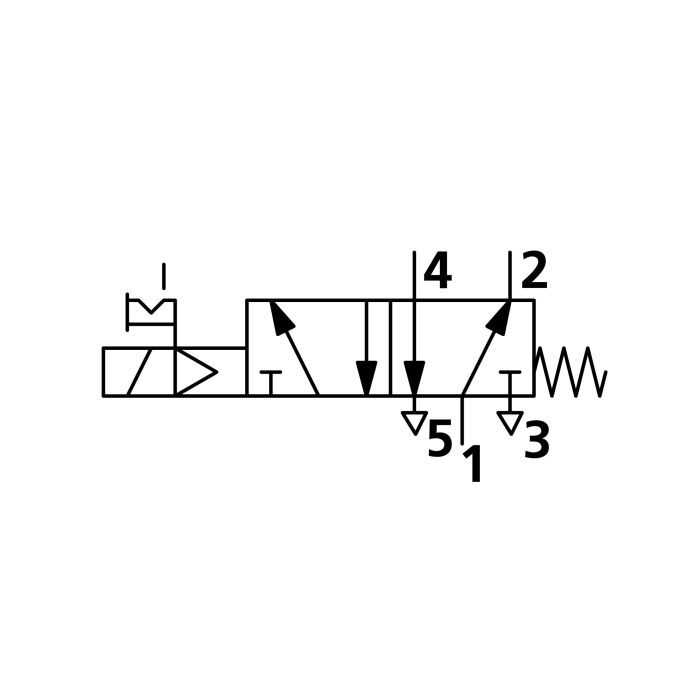

| Symbol | 35 |
| Spannung | 24 V DC |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| Anschluss | G 1/8 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| Durchfluss | 400 Nl/min |
| Durchfluss | 550 Nl/min |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Ausnahme | 6b |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Materialkennung | AA-6026 |
| Durchflusswertmessung 1 | Durchfluss bei 6 bar und Δp 0,5 bar |
| Durchflusswertmessung 2 | Durchfluss bei 6 bar und Δp 1 bar |
| Klassenname | PLUS |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[106544] RIEGLER 5/2-Wegeventil, elektropneumat., monostabil, G 1/8, 24 V DC](/web/image/product.template/175601/image_128/%5B106544%5D%20RIEGLER%205-2-Wegeventil%2C%20elektropneumat.%2C%20monostabil%2C%20G%201-8%2C%2024%20V%20DC?unique=e8d7fc6)
|
Typennummer: 517.201 |
76,21 € | |
![[106548] RIEGLER 5/2-Wegeventil, elektropneumat., monostabil, G 1/8, 230 V, 50 Hz](/web/image/product.template/175605/image_128/%5B106548%5D%20RIEGLER%205-2-Wegeventil%2C%20elektropneumat.%2C%20monostabil%2C%20G%201-8%2C%20230%20V%2C%2050%20Hz?unique=ff51df9)
|
Typennummer: 517.204 |
76,21 € | |

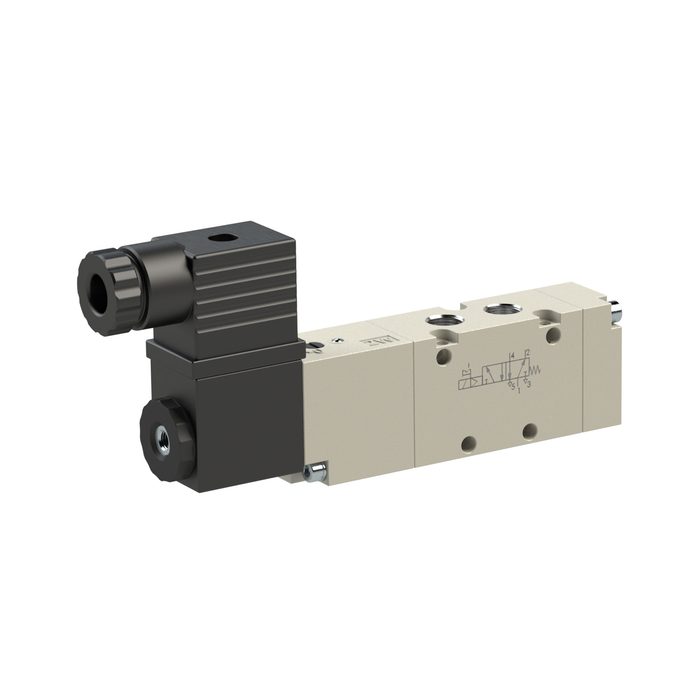

![[145854] RIEGLER 5/2-Wegeventil, elektropneumat., monostabil, G 1/8, 12 V DC](/web/image/product.template/275778/image_128/%5B145854%5D%20RIEGLER%205-2-Wegeventil%2C%20elektropneumat.%2C%20monostabil%2C%20G%201-8%2C%2012%20V%20DC?unique=1a4f72d)
|
Typennummer: 517.52.18.M.12D |
76,21 € | |
![[145855] RIEGLER 5/2-Wegeventil, elektropneumat., monostabil, G 1/8, 24 V AC](/web/image/product.template/275779/image_128/%5B145855%5D%20RIEGLER%205-2-Wegeventil%2C%20elektropneumat.%2C%20monostabil%2C%20G%201-8%2C%2024%20V%20AC?unique=f55378f)
|
Typennummer: 517.52.18.M.24A |
76,21 € | |
![[145856] RIEGLER 5/2-Wegeventil, elektropneumat., monostabil, G 1/8, 110 V AC](/web/image/product.template/275780/image_128/%5B145856%5D%20RIEGLER%205-2-Wegeventil%2C%20elektropneumat.%2C%20monostabil%2C%20G%201-8%2C%20110%20V%20AC?unique=d5ecb84)
|
Typennummer: 517.52.18.M.110A |
76,21 € | |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|

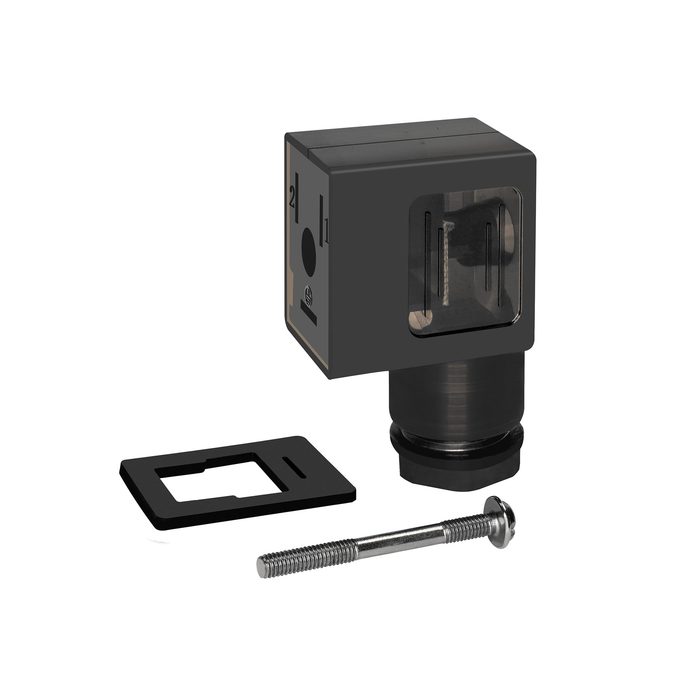

![[117313] RIEGLER Gerätestecker, 22 mm, Bauform B](/web/image/product.template/274839/image_128/%5B117313%5D%20RIEGLER%20Ger%C3%A4testecker%2C%2022%20mm%2C%20Bauform%20B?unique=4bd6d96)
|
Typennummer: 1920.9P |
1,48 € | |
![[123182] RIEGLER Gerätestecker, 22 mm, Bauform B, ATEX II 2 GD](/web/image/product.template/281003/image_128/%5B123182%5D%20RIEGLER%20Ger%C3%A4testecker%2C%2022%20mm%2C%20Bauform%20B%2C%20ATEX%20II%202%20GD?unique=bb7e27b)
|
Typennummer: 1920.9PL2GD-EX |
2,38 € | |
![[151011] RIEGLER Gerätestecker mit LED, 110 V, 22 mm, Bauform B](/web/image/product.template/276002/image_128/%5B151011%5D%20RIEGLER%20Ger%C3%A4testecker%20mit%20LED%2C%20110%20V%2C%2022%20mm%2C%20Bauform%20B?unique=d7b7238)
|
Typennummer: 1920.9PL110 |
6,47 € | |
![[117314] RIEGLER Gerätestecker mit LED, 230 V, 22 mm, Bauform B](/web/image/product.template/274840/image_128/%5B117314%5D%20RIEGLER%20Ger%C3%A4testecker%20mit%20LED%2C%20230%20V%2C%2022%20mm%2C%20Bauform%20B?unique=ecd4841)
|
Typennummer: 1920.9PL.17 |
6,47 € | |
![[117316] RIEGLER Gerätestecker mit LED, 24 V, 22 mm, Bauform B](/web/image/product.template/274841/image_128/%5B117316%5D%20RIEGLER%20Ger%C3%A4testecker%20mit%20LED%2C%2024%20V%2C%2022%20mm%2C%20Bauform%20B?unique=b177ec6)
|
Typennummer: 1920.9PL.42 |
6,47 € | |
![[129849] RIEGLER Gerätestecker mit LED, Varistor 110 V, 22 mm, Bauform B](/web/image/product.template/273069/image_128/%5B129849%5D%20RIEGLER%20Ger%C3%A4testecker%20mit%20LED%2C%20Varistor%20110%20V%2C%2022%20mm%2C%20Bauform%20B?unique=97f748e)
|
Typennummer: 1920.9PLV110 |
6,47 € | |
![[117317] RIEGLER Gerätestecker mit LED, Varistor 230 V, 22 mm, Bauform B](/web/image/product.template/274842/image_128/%5B117317%5D%20RIEGLER%20Ger%C3%A4testecker%20mit%20LED%2C%20Varistor%20230%20V%2C%2022%20mm%2C%20Bauform%20B?unique=d57498a)
|
Typennummer: 1920.9PLV17 |
6,47 € | |
![[117318] RIEGLER Gerätestecker mit LED, Varistor 24 V, 22 mm, Bauform B](/web/image/product.template/274843/image_128/%5B117318%5D%20RIEGLER%20Ger%C3%A4testecker%20mit%20LED%2C%20Varistor%2024%20V%2C%2022%20mm%2C%20Bauform%20B?unique=4837afa)
|
Typennummer: 1920.9PLV42 |
6,47 € | |
![[118629] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 110 V AC, 50/60 Hz, 3,5 VA](/web/image/product.template/275045/image_128/%5B118629%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%20110%20V%20AC%2C%2050-60%20Hz%2C%203%2C5%20VA?unique=2b99eda)
|
Typennummer: 400-514-07 |
9,87 € | |
![[118634] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 110 V AC, 50/60 Hz, 5 VA](/web/image/product.template/280914/image_128/%5B118634%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%20110%20V%20AC%2C%2050-60%20Hz%2C%205%20VA?unique=5a11138)
|
Typennummer: 400-517-07 |
9,87 € | |
![[118631] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 12 V DC, 2 W](/web/image/product.template/275047/image_128/%5B118631%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%2012%20V%20DC%2C%202%20W?unique=67068b8)
|
Typennummer: 400-514-41 |
9,87 € | |
![[118636] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 12 V DC, 5 W](/web/image/product.template/280916/image_128/%5B118636%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%2012%20V%20DC%2C%205%20W?unique=04f1c2e)
|
Typennummer: 400-517-41 |
9,87 € | |
![[118630] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 230 V AC, 50/60 Hz, 3,5 VA](/web/image/product.template/275046/image_128/%5B118630%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%20230%20V%20AC%2C%2050-60%20Hz%2C%203%2C5%20VA?unique=bd405eb)
|
Typennummer: 400-514-17 |
9,87 € | |

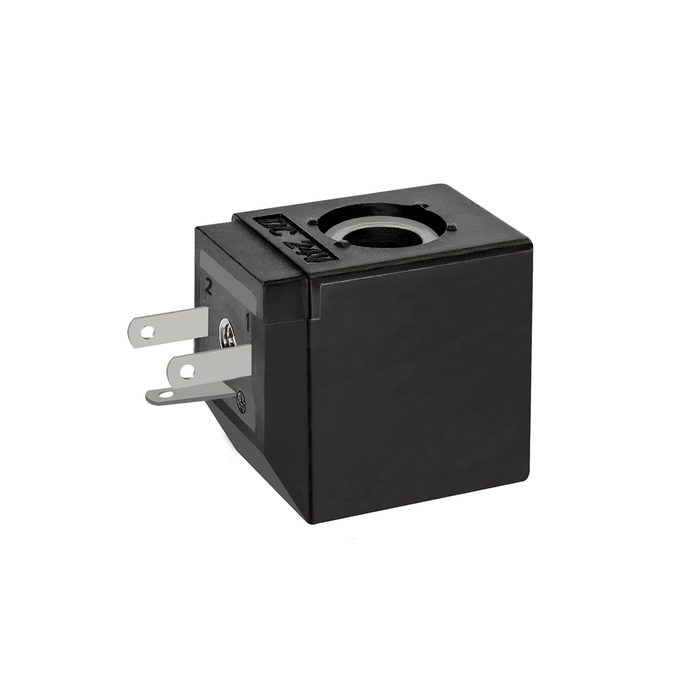

![[118635] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 230 V AC, 50/60 Hz, 5 VA](/web/image/product.template/280915/image_128/%5B118635%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%20230%20V%20AC%2C%2050-60%20Hz%2C%205%20VA?unique=afcb0cd)
|
