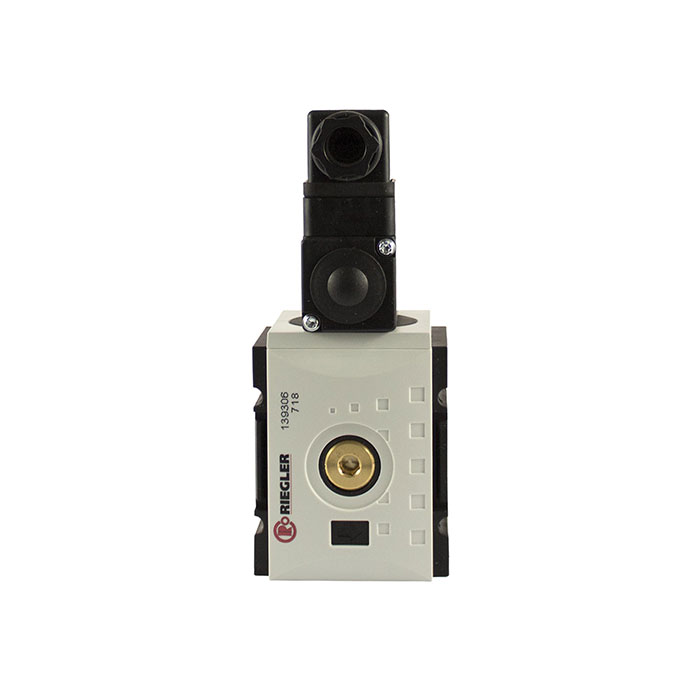

RIEGLER Verteiler »FUTURA«, BG 2, G 3/8, mit Druckschalter 0,5 - 10 bar
Typennummer: FU 943-DS10
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Verteiler »FUTURA« aus PA66 GF60, für Druckluftaufbereitung, G 3/8 – Typ FU 943-DS10
Das RIEGLER Verteiler »FUTURA«, BG 2, G 3/8, mit Druckschalter 0,5 - 10 bar erweitert Wartungssysteme modular um zusätzliche Funktionen. Das Gehäuse besteht aus PA66 GF60. Der maximale Eingangsdruck beträgt 16 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 50 °C. Anschlussgewinde G 3/8 – passend für gängige Industriestandards. Geeignet für Druckluft, neutrale Gase. Der Durchflusswert beträgt 7250 l/min (bei P1 = 6 bar und Druckabfall Δp = 1 bar). Nahtlose Integration in bestehende Systeme.
Einsatzbereich
Typische Anwendungsgebiete: Modulare Druckluft-Aufbereitungsstrecken.
| Eingangsdruck max. | 16 bar |
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 50 °C |
| Medium | Druckluft, neutrale Gase |
| Gehäuse | PA66 GF60 |
| Anschlussgewinde | Werkstoff Zink-Druckguss |
| Durchflusswertmessung | bei P1 = 6 bar und Druckabfall Δp = 1 bar |
| Serie | FUTURA |
| Gewinde | G 3/8 |
| Durchfluss | 7250 l/min |

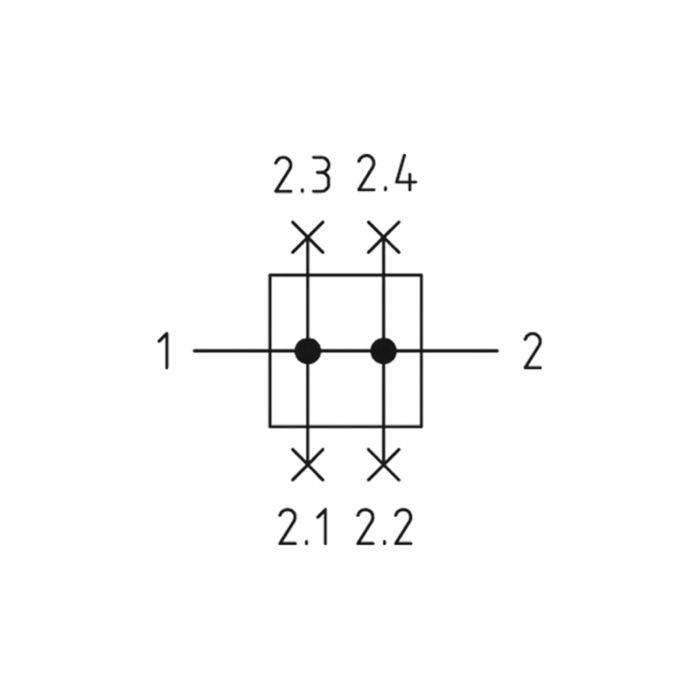

| Abgang | 2 x G 3/8, 1 x G 1/2 |
| Einstellbereich min. | 0.5 bar |
| BG | 2 |

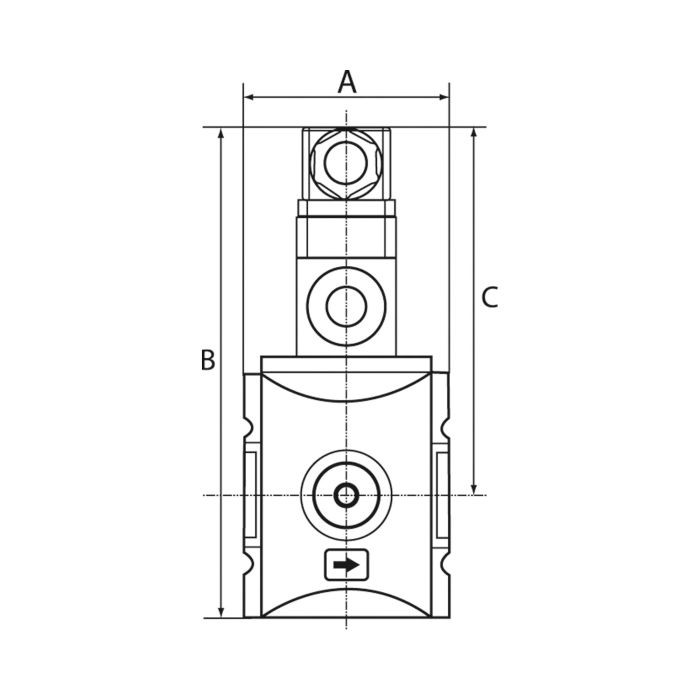

| A (mm) | 63 |
| B (mm) | 150.5 |
| C (mm) | 113 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6b-I, 6c |
| REACH Info | enthält SVHC Stoff |
| Einstellbereich max. | 10 bar |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Materialkennung | CW614N |
| Klassenname | MAX |
| REACH SVHC2 Stoff Name | 6,6'-Di-tert-butyl-2,2'-methylendi-p-kresol |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[139306] RIEGLER Verteiler »FUTURA«, BG 2, G 1/2, mit Druckschalter 0,5 - 10 bar](/web/image/product.template/207969/image_128/%5B139306%5D%20RIEGLER%20Verteiler%20%C2%BBFUTURA%C2%AB%2C%20BG%202%2C%20G%201-2%2C%20mit%20Druckschalter%200%2C5%20-%2010%20bar?unique=c105744)
|
Typennummer: FU 944-DS10 |
104,05 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|

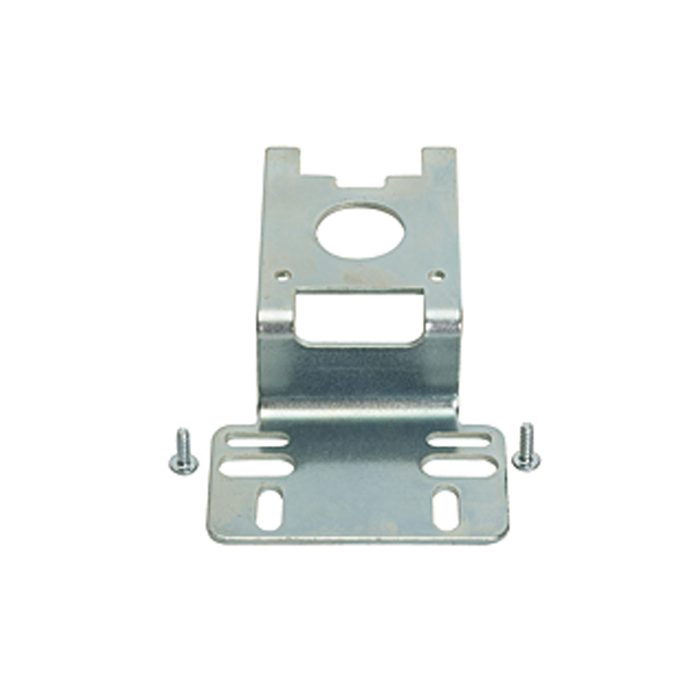

![[100043] RIEGLER Befestigungswinkel inkl. 2 Schrauben, für »FUTURA«, BG 2](/web/image/product.template/118205/image_128/%5B100043%5D%20RIEGLER%20Befestigungswinkel%20inkl.%202%20Schrauben%2C%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%2C%20BG%202?unique=7054369)
|
Typennummer: H 852 |
10,22 € | |

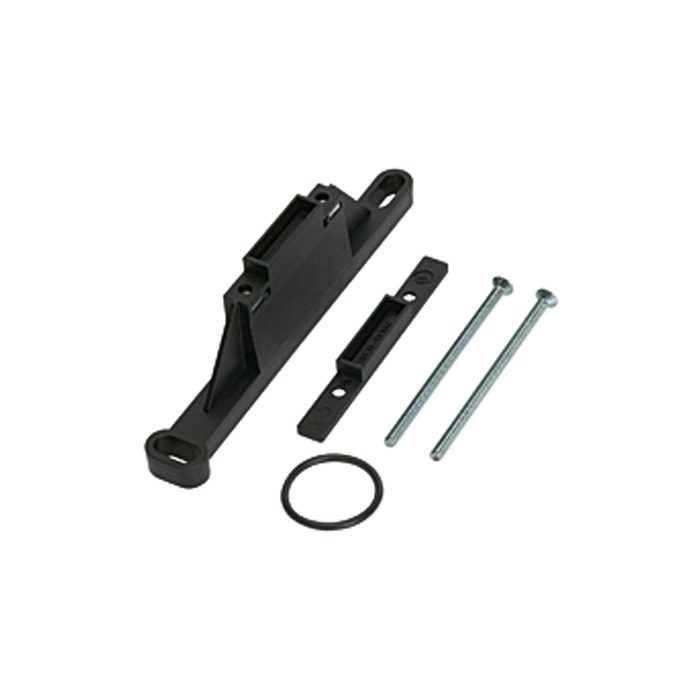

![[100044] RIEGLER Wandkonsole inkl. 2 Schrauben und O-Ring, für »FUTURA«, BG 2](/web/image/product.template/118206/image_128/%5B100044%5D%20RIEGLER%20Wandkonsole%20inkl.%202%20Schrauben%20und%20O-Ring%2C%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%2C%20BG%202?unique=4456e19)
|
Typennummer: WK 102 |
5,13 € | |
![[100045] RIEGLER Verblockungsset inkl. 2 Schrauben und O-Ring, für »FUTURA«, BG 2](/web/image/product.template/118207/image_128/%5B100045%5D%20RIEGLER%20Verblockungsset%20inkl.%202%20Schrauben%20und%20O-Ring%2C%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%2C%20BG%202?unique=f763e9e)
|
Typennummer: KP 200 |
2,58 € | |
![[100331] RIEGLER Wandkonsole mit Anschlussgewinde G 3/8, für »FUTURA«, BG 2](/web/image/product.template/139765/image_128/%5B100331%5D%20RIEGLER%20Wandkonsole%20mit%20Anschlussgewinde%20G%203-8%2C%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%2C%20BG%202?unique=9b5316d)
|
Typennummer: WK 102-38 |
42,36 € | |
![[100332] RIEGLER Wandkonsole mit Anschlussgewinde G 1/2, für »FUTURA«, BG 2](/web/image/product.template/139766/image_128/%5B100332%5D%20RIEGLER%20Wandkonsole%20mit%20Anschlussgewinde%20G%201-2%2C%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%2C%20BG%202?unique=fa5d595)
|
Typennummer: WK 102-12 |
42,36 € | |
![[100333] RIEGLER Wandkonsole mit Anschlussgewinde G 3/4, für »FUTURA«, BG 2](/web/image/product.template/139767/image_128/%5B100333%5D%20RIEGLER%20Wandkonsole%20mit%20Anschlussgewinde%20G%203-4%2C%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%2C%20BG%202?unique=8015906)
|
Typennummer: WK 102-34 |
42,36 € | |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|

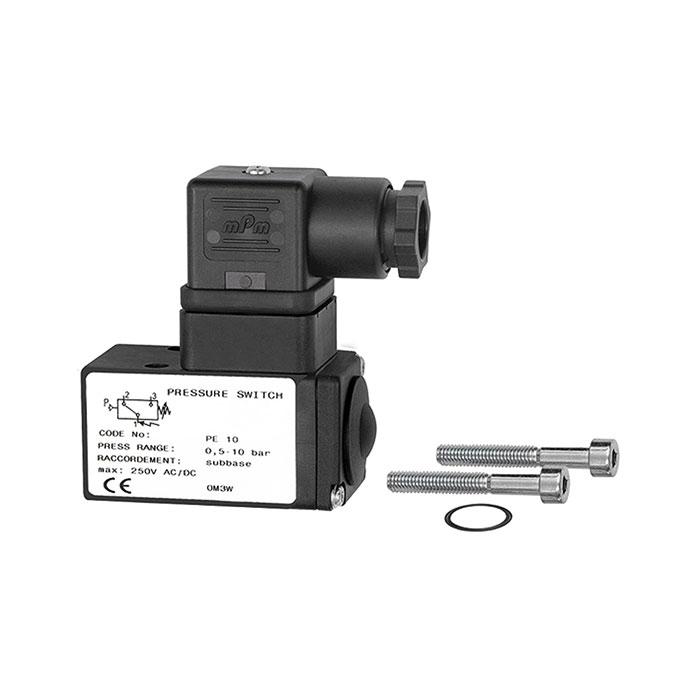

![[100280] RIEGLER Druckschalter Wechselkontakt anflanschbar, Kunststoff, 0,5-10 bar](/web/image/product.template/139715/image_128/%5B100280%5D%20RIEGLER%20Druckschalter%20Wechselkontakt%20anflanschbar%2C%20Kunststoff%2C%200%2C5-10%20bar?unique=b3a2790)
|
Typennummer: DS 9410 |
96,81 € | |
![[100281] RIEGLER Formdichtung für Flanschdruckschalter](/web/image/product.template/139716/image_128/%5B100281%5D%20RIEGLER%20Formdichtung%20f%C3%BCr%20Flanschdruckschalter?unique=23dbe48)
|
Typennummer: 22.DS9410.4 |
4,05 € | |

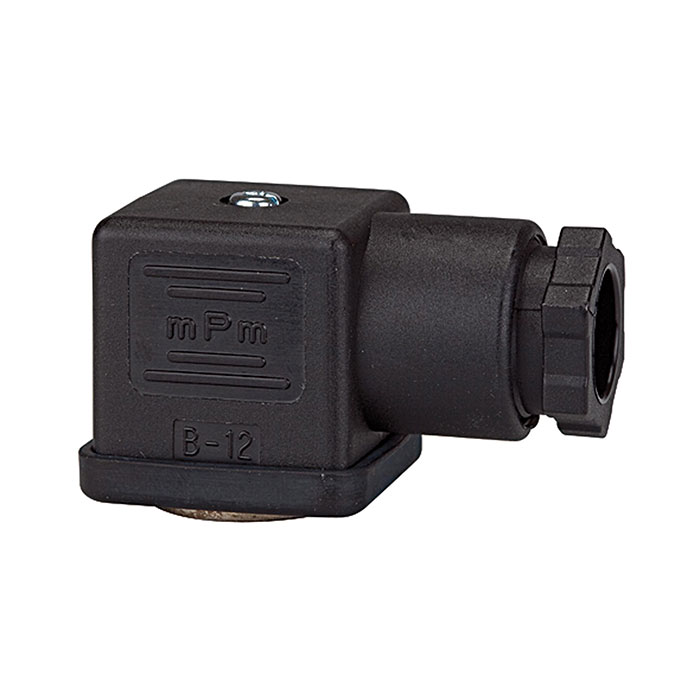

![[100282] RIEGLER Gerätestecker für Druckschalter, nach DIN EN 175301-803 A](/web/image/product.template/139717/image_128/%5B100282%5D%20RIEGLER%20Ger%C3%A4testecker%20f%C3%BCr%20Druckschalter%2C%20nach%20DIN%20EN%20175301-803%20A?unique=3f9107c)
|
Typennummer: 1920.11P4 |
9,94 € | |
