RIEGLER Absperrventil »SYNTESI«, manuell, BG2, G 3/8, Lochung 3,5mm
Typennummer: 5623V103
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Absperrventil »SYNTESI« aus Technopolymer, für Druckluftaufbereitung – Typ 5623V103
Das RIEGLER Absperrventil »SYNTESI«, manuell, BG2, G 3/8, Lochung 3,5mm erweitert Wartungssysteme modular um zusätzliche Funktionen. Das Gehäuse besteht aus Technopolymer. Der maximale Eingangsdruck beträgt 13 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 50 °C. Geeignet für Druckluft oder andere neutrale Gase. Nahtlose Integration in bestehende Systeme.
Einsatzbereich
Typische Anwendungsgebiete: Modulare Druckluft-Aufbereitungsstrecken.
| Eingangsdruck max. | 13 bar |
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 50 °C |
| Medium | Druckluft oder andere neutrale Gase |
| Gehäuse | Technopolymer |
| BG | 2 |
| Anschluss Eingang | G 3/8 |
| Anschluss Ausgang | |
| A (mm) | 60.5 |
| B (mm) | 109 |
| Abluft | G 1/4 |
| Durchfluss 2 | 3600 Nl/min |
| Durchflusswertmessung 1 | P2 = 6,3 bar und Druckabfall Δp = 0,5 bar |
| Durchflusswertmessung 2 | P2 = 6,3 bar und Druckabfall Δp = 1 bar |
| Klassenname | PLUS |
| Sicherungsloch | 3x Ø 3,5 mm |
| Serie | Syntesi |
| F (mm) | 42.7 |
| Durchfluss 1 | 2800 Nl/min |
| Durchflussmenge der Entlüftung bei 6,3 bar | 2000 Nl/min |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[144856] RIEGLER Absperrventil »SYNTESI«, manuell, BG1, G 1/4, Lochung 3,5mm](/web/image/product.template/279986/image_128/%5B144856%5D%20RIEGLER%20Absperrventil%20%C2%BBSYNTESI%C2%AB%2C%20manuell%2C%20BG1%2C%20G%201-4%2C%20Lochung%203%2C5mm?unique=4f616cf)
|
Typennummer: 5612V102 |
42,64 € | |
![[144855] RIEGLER Absperrventil »SYNTESI«, manuell, BG1, G 1/8, Lochung 3,5mm](/web/image/product.template/279985/image_128/%5B144855%5D%20RIEGLER%20Absperrventil%20%C2%BBSYNTESI%C2%AB%2C%20manuell%2C%20BG1%2C%20G%201-8%2C%20Lochung%203%2C5mm?unique=439f9ad)
|
Typennummer: 5611V101 |
42,64 € | |
![[144857] RIEGLER Absperrventil »SYNTESI«, manuell, BG1, G 3/8, Lochung 3,5mm](/web/image/product.template/279987/image_128/%5B144857%5D%20RIEGLER%20Absperrventil%20%C2%BBSYNTESI%C2%AB%2C%20manuell%2C%20BG1%2C%20G%203-8%2C%20Lochung%203%2C5mm?unique=f3d4459)
|
Typennummer: 5613V103 |
42,64 € | |
![[144844] RIEGLER Absperrventil »SYNTESI«, manuell, BG1, o. Buchsen, Lochung 3,5mm](/web/image/product.template/279984/image_128/%5B144844%5D%20RIEGLER%20Absperrventil%20%C2%BBSYNTESI%C2%AB%2C%20manuell%2C%20BG1%2C%20o.%20Buchsen%2C%20Lochung%203%2C5mm?unique=01dc281)
|
Typennummer: 5610V100 |
40,42 € | |
![[144860] RIEGLER Absperrventil »SYNTESI«, manuell, BG2, G 1/2, Lochung 3,5mm](/web/image/product.template/279990/image_128/%5B144860%5D%20RIEGLER%20Absperrventil%20%C2%BBSYNTESI%C2%AB%2C%20manuell%2C%20BG2%2C%20G%201-2%2C%20Lochung%203%2C5mm?unique=36f0e39)
|
Typennummer: 5624V104 |
60,39 € | |
![[144862] RIEGLER Absperrventil »SYNTESI«, manuell, BG2, G 1, Lochung 3,5mm](/web/image/product.template/279992/image_128/%5B144862%5D%20RIEGLER%20Absperrventil%20%C2%BBSYNTESI%C2%AB%2C%20manuell%2C%20BG2%2C%20G%201%2C%20Lochung%203%2C5mm?unique=8a8ce8f)
|
Typennummer: 5626V106 |
69,10 € | |
![[144861] RIEGLER Absperrventil »SYNTESI«, manuell, BG2, G 3/4, Lochung 3,5mm](/web/image/product.template/279991/image_128/%5B144861%5D%20RIEGLER%20Absperrventil%20%C2%BBSYNTESI%C2%AB%2C%20manuell%2C%20BG2%2C%20G%203-4%2C%20Lochung%203%2C5mm?unique=42fb992)
|
Typennummer: 5625V105 |
69,10 € | |
![[144858] RIEGLER Absperrventil »SYNTESI«, manuell, BG2, o. Buchsen, Lochung 3,5mm](/web/image/product.template/279988/image_128/%5B144858%5D%20RIEGLER%20Absperrventil%20%C2%BBSYNTESI%C2%AB%2C%20manuell%2C%20BG2%2C%20o.%20Buchsen%2C%20Lochung%203%2C5mm?unique=f866019)
|
Typennummer: 5620V100 |
49,22 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|

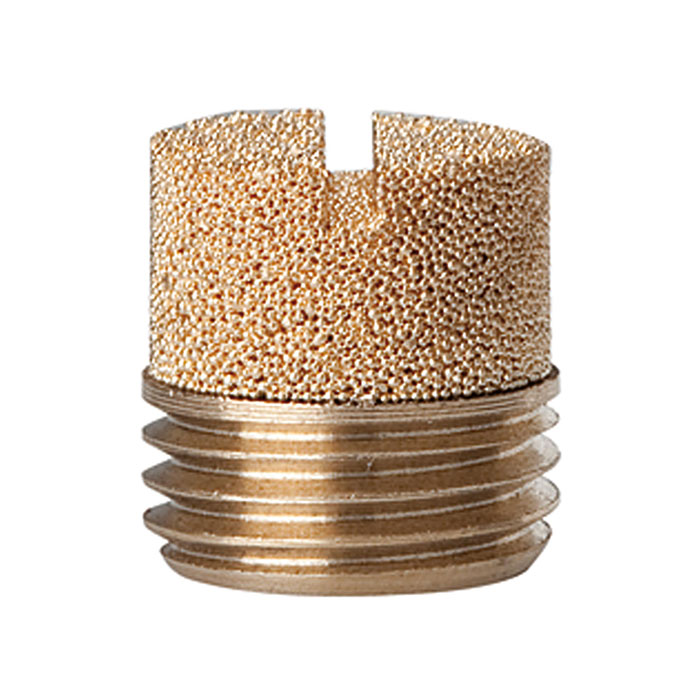

![[100289] RIEGLER Sinterbronce-Schalldämpfer, Schlitz, G 1/4, max. 10 bar](/web/image/product.template/139724/image_128/%5B100289%5D%20RIEGLER%20Sinterbronce-Schalld%C3%A4mpfer%2C%20Schlitz%2C%20G%201-4%2C%20max.%2010%20bar?unique=e147f16)
|
Typennummer: 564-2 |
2,65 € | |
![[100290] RIEGLER Sinterbronce-Schalldämpfer, MS Gewinde/Sechskant, G 1/4, SW 15](/web/image/product.template/139725/image_128/%5B100290%5D%20RIEGLER%20Sinterbronce-Schalld%C3%A4mpfer%2C%20MS%20Gewinde-Sechskant%2C%20G%201-4%2C%20SW%2015?unique=28adcdc)
|
Typennummer: 567-2/M |
3,13 € | |
![[144696] RIEGLER Verbindungsnippelsatz »SYNTESI«, BG 2](/web/image/product.template/279864/image_128/%5B144696%5D%20RIEGLER%20Verbindungsnippelsatz%20%C2%BBSYNTESI%C2%AB%2C%20BG%202?unique=b8b6ccb)
|
Typennummer: 9210010 |
6,79 € | |
![[145503] RIEGLER Verbindungselement 90°, »SYNTESI«, BG 2](/web/image/product.template/279259/image_128/%5B145503%5D%20RIEGLER%20Verbindungselement%2090%C2%B0%2C%20%C2%BBSYNTESI%C2%AB%2C%20BG%202?unique=56f63c6)
|
Typennummer: 9210019 |
6,39 € | |

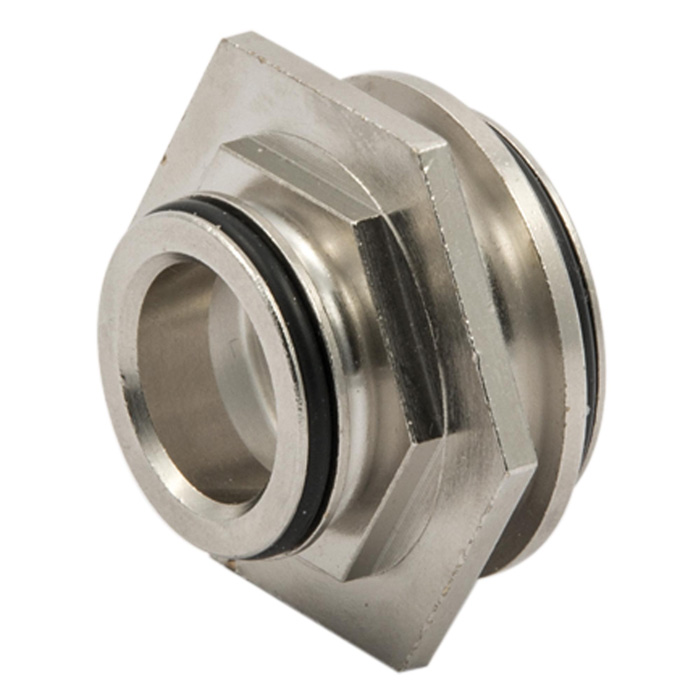

![[145504] RIEGLER Größenadapter »SYNTESI«, BG 1 - BG 2](/web/image/product.template/279260/image_128/%5B145504%5D%20RIEGLER%20Gr%C3%B6%C3%9Fenadapter%20%C2%BBSYNTESI%C2%AB%2C%20BG%201%20-%20BG%202?unique=6f47424)
|
Typennummer: 9210006 |
6,47 € | |
![[145508] RIEGLER Befestigungsschraube »SYNTESI«, BG 2](/web/image/product.template/279264/image_128/%5B145508%5D%20RIEGLER%20Befestigungsschraube%20%C2%BBSYNTESI%C2%AB%2C%20BG%202?unique=af3392d)
|
Typennummer: 9210031 |
0,76 € | |

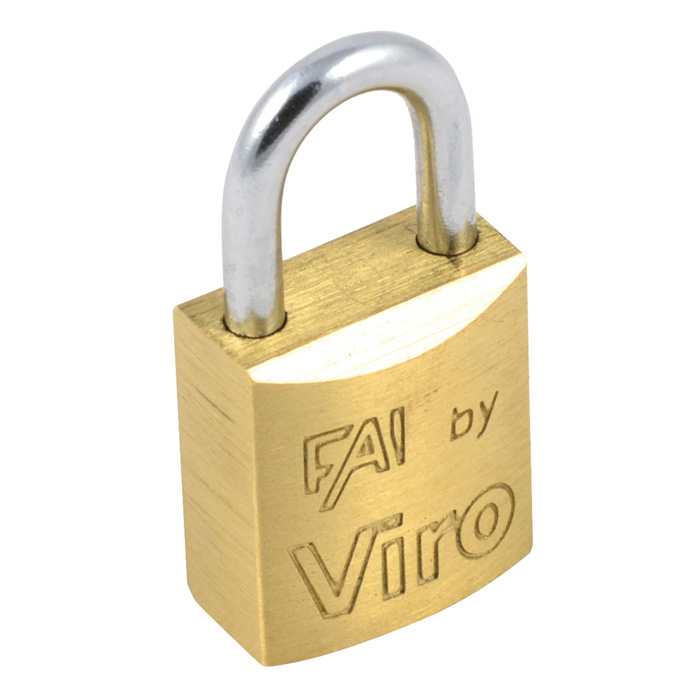

![[145509] RIEGLER Vorhängeschloss »SYNTESI«](/web/image/product.template/279366/image_128/%5B145509%5D%20RIEGLER%20Vorh%C3%A4ngeschloss%20%C2%BBSYNTESI%C2%AB?unique=5519bfa)
|
Typennummer: 9062401 |
12,10 € | |

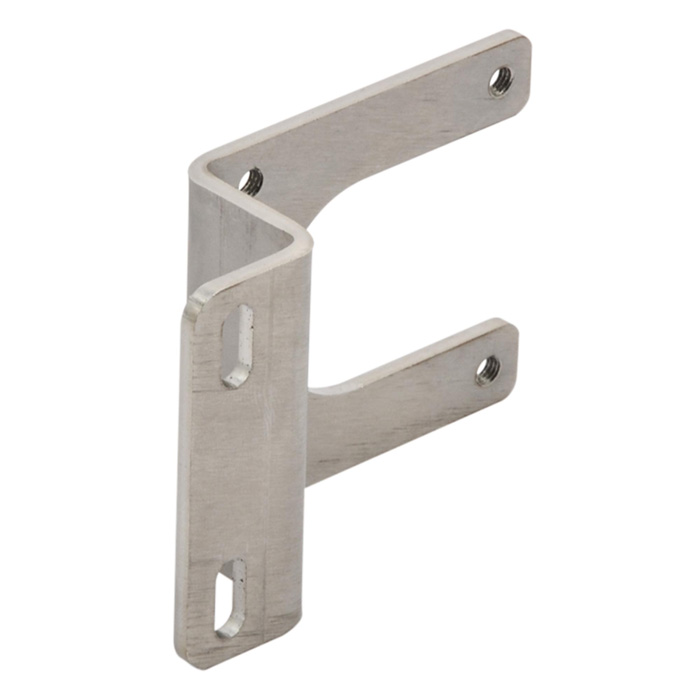

![[145659] RIEGLER Befestigungswinkel »SYNTESI«, BG 2, Standard und Antikorrosion](/web/image/product.template/279316/image_128/%5B145659%5D%20RIEGLER%20Befestigungswinkel%20%C2%BBSYNTESI%C2%AB%2C%20BG%202%2C%20Standard%20und%20Antikorrosion?unique=0017024)
|
Typennummer: 9200717X |
15,47 € | |

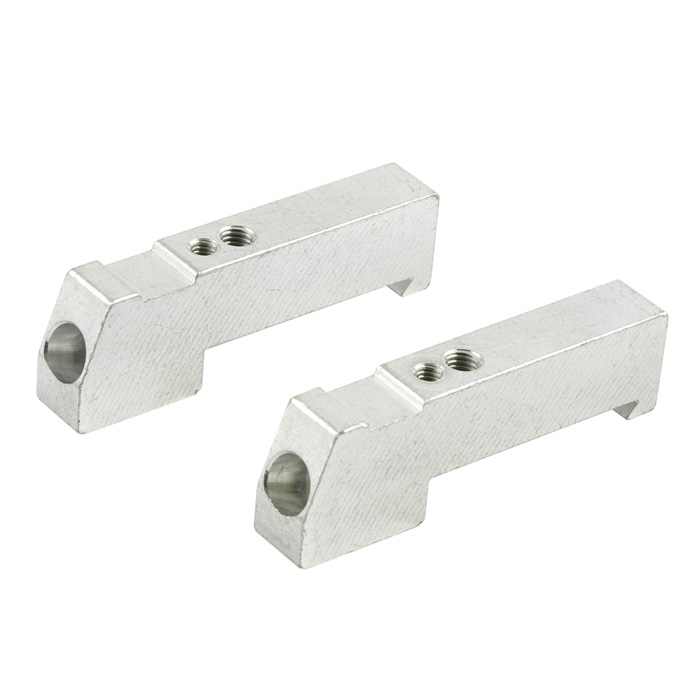

![[145660] RIEGLER Adapter für DIN-Schiene »SYNTESI«, BG 1 und BG 2](/web/image/product.template/279317/image_128/%5B145660%5D%20RIEGLER%20Adapter%20f%C3%BCr%20DIN-Schiene%20%C2%BBSYNTESI%C2%AB%2C%20BG%201%20und%20BG%202?unique=e775ecb)
|
