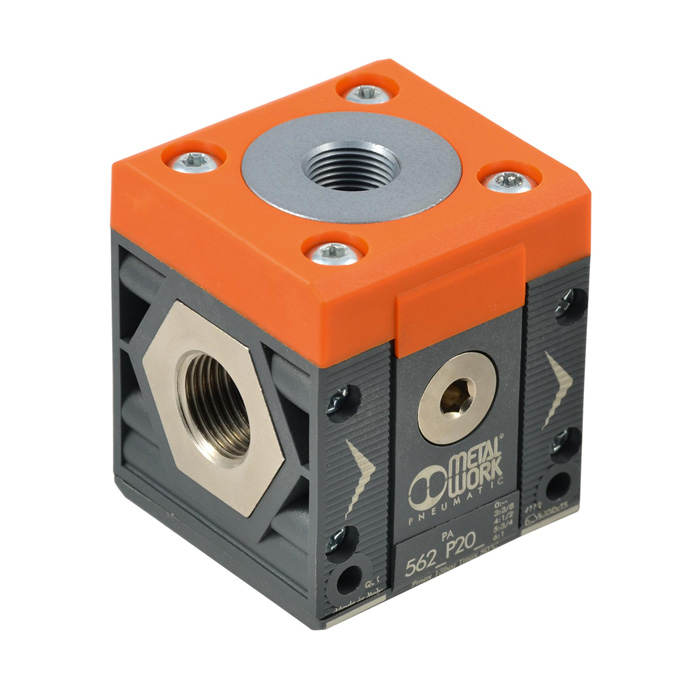

RIEGLER Luftabnahme 4-Wege »SYNTESI«, BG1, G 3/8, Abg. 1x G 1/4, 3x G 1/8
Typennummer: 5613P203
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Luftabnahme 4-Wege »SYNTESI« aus Technopolymer, für Druckluftaufbereitung – Typ 5613P203
Das RIEGLER Luftabnahme 4-Wege »SYNTESI«, BG1, G 3/8, Abg. 1x G 1/4, 3x G 1/8 erweitert Wartungssysteme modular um zusätzliche Funktionen. Das Gehäuse besteht aus Technopolymer. Der maximale Eingangsdruck beträgt 15 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 50 °C. Geeignet für Druckluft oder andere neutrale Gase. Nahtlose Integration in bestehende Systeme.
Einsatzbereich
Typische Anwendungsgebiete: Modulare Druckluft-Aufbereitungsstrecken.
| Eingangsdruck max. | 15 bar |
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 50 °C |
| Medium | Druckluft oder andere neutrale Gase |
| Gehäuse | Technopolymer |
| Abgang | 1 x G 1/4, 3 x G 1/8 |
| BG | 1 |
| Anschluss Eingang | G 3/8 |
| Anschluss Ausgang | |

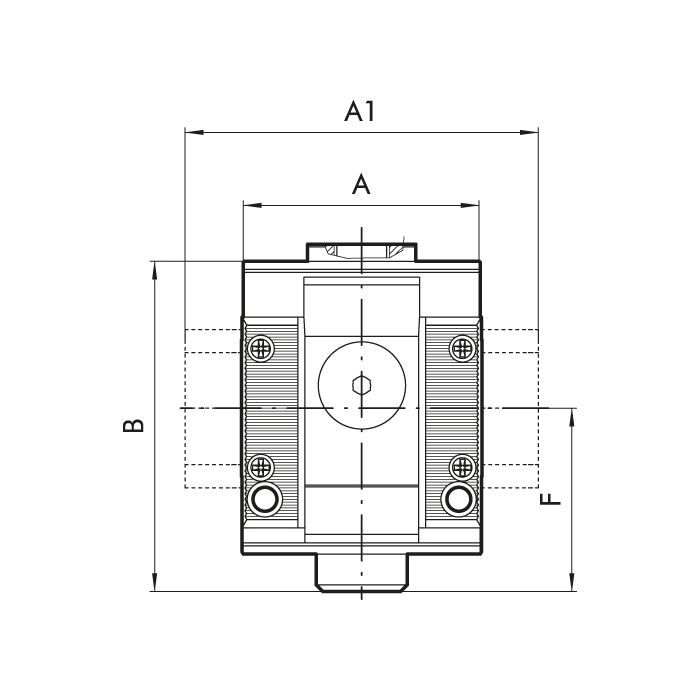

| A (mm) | 42 |
| B (mm) | 58 |
| Klassenname | PLUS |
| A1 | 44,0 mm |
| Durchflusswertmessung | P2 = 6,3 bar und Druckabfall Δp = 1 bar |
| Serie | Syntesi |
| Durchfluss 1 | 500 - 2000 l/min |
| F (mm) | 32.2 |
