RIEGLER 5/2-Wegeventil, elpn., ext. Steuerluft, bistabil, G 1/2, 12 V DC
Typennummer: 517.52.12.E.B.12D
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Artikel Nr. :
147294EAN :
4047322790208Kategorie :
Elektropneumatisch betätigte VentileGewicht :
0,01 KgRIEGLER 5/2-Wegeventil für Pneumatiksteuerung, max. 10 bar, G 1/2 – Typ 517.52.12.E.B.12D
Das RIEGLER 5/2-Wegeventil, elpn., ext. Steuerluft, bistabil, G 1/2, 12 V DC steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. mit Dichtungen aus NBR. Der Betriebsdruckbereich liegt bei -0.99 bar bis 10 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 60 °C. Anschlussgewinde G 1/2 – passend für gängige Industriestandards. Geeignet für Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.. Betriebsspannung 12 V DC. Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Ausführung | elektropneumatisch |
| Steuerluftzufuhr | extern |

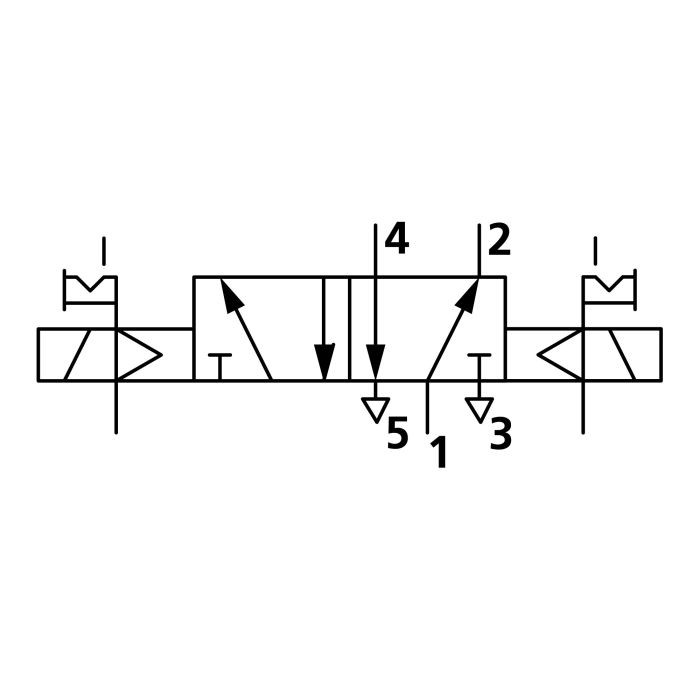

| Symbol | 60 |
| Lieferumfang | mit Stecker und Spule |
| Serie | Reihe 70 |
| Durchflusswertmessung 1 | Durchfluss bei 6 bar und ∆p 0,5 bar |
| Durchflusswertmessung 2 | Durchfluss bei 6 bar und Δp 1 bar |
| Durchfluss 2 | 4600 Nl/min |
| Durchfluss 1 | 3200 Nl/min |
| Betätigung | bistabil |
| DN | 15 |
| Betriebsdruck min. | -0.99 bar |
| Umgebungstemperatur min. | -10 °C |
| Mediumstemperatur min. | -10 °C |
| Funktion | 5/2 |
| Steuerdruck max. | 10 bar |
| Betriebsdruck max. | 10 bar |
| Spannung | 12 V DC |
| Steuerdruck min. | 2.5 bar |
| Umgebungstemperatur max. | 50 °C |
| Mediumstemperatur max. | 60 °C |
| Anschluss | G 1/2 |
| Steuerluftanschluss | G 1/8 |
| Medium | Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich. |
| Dichtmaterial | NBR |
| Klassenname | PLUS |
| Handhilfsbetätigung | rastend |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[147234] RIEGLER 3/2-Wegeventil, elpn., ext. Steuerl., mono., G 1/2, NC, 12 V DC](/web/image/product.template/284129/image_128/%5B147234%5D%20RIEGLER%203-2-Wegeventil%2C%20elpn.%2C%20ext.%20Steuerl.%2C%20mono.%2C%20G%201-2%2C%20NC%2C%2012%20V%20DC?unique=264a9fb)
|
Typennummer: 517.32.12.E.NC.12D |
174,39 € | |
![[147254] RIEGLER 3/2-Wegeventil, elpn., ext. Steuerluft, bistabil, G 1/2, 12 V DC](/web/image/product.template/284149/image_128/%5B147254%5D%20RIEGLER%203-2-Wegeventil%2C%20elpn.%2C%20ext.%20Steuerluft%2C%20bistabil%2C%20G%201-2%2C%2012%20V%20DC?unique=4226dc8)
|
Typennummer: 517.32.12.E.B.12D |
213,22 € | |
![[147274] RIEGLER 5/2-Wegeventil, elpn., ext. Steuerl., monostabil, G 1/2, 12 V DC](/web/image/product.template/284169/image_128/%5B147274%5D%20RIEGLER%205-2-Wegeventil%2C%20elpn.%2C%20ext.%20Steuerl.%2C%20monostabil%2C%20G%201-2%2C%2012%20V%20DC?unique=ea07737)
|
Typennummer: 517.52.12.E.M.12D |
199,18 € | |
![[147286] RIEGLER 5/2-Wegeventil, elpn., ext. Steuerluft, bistabil, G 1/2, 24 V DC](/web/image/product.template/284181/image_128/%5B147286%5D%20RIEGLER%205-2-Wegeventil%2C%20elpn.%2C%20ext.%20Steuerluft%2C%20bistabil%2C%20G%201-2%2C%2024%20V%20DC?unique=c9a2591)
|
Typennummer: 517.52.12.E.B.24D |
238,88 € | |
![[147354] RIEGLER 5/3-Wegeventil, elpn, ext. Steuerl., Mitte belüft., G 1/2, 12 VDC](/web/image/product.template/284249/image_128/%5B147354%5D%20RIEGLER%205-3-Wegeventil%2C%20elpn%2C%20ext.%20Steuerl.%2C%20Mitte%20bel%C3%BCft.%2C%20G%201-2%2C%2012%20VDC?unique=7b05d7a)
|
Typennummer: 517.53.12.E.PC.12D |
253,96 € | |
![[147334] RIEGLER 5/3-Wegeventil, elpn, ext. Steuerl., Mitte entlüft., G 1/2, 12VDC](/web/image/product.template/284229/image_128/%5B147334%5D%20RIEGLER%205-3-Wegeventil%2C%20elpn%2C%20ext.%20Steuerl.%2C%20Mitte%20entl%C3%BCft.%2C%20G%201-2%2C%2012VDC?unique=ef765f0)
|
Typennummer: 517.53.12.E.OC.12D |
253,96 € | |
![[147314] RIEGLER 5/3-Wegeventil, elpn, ext. Steuerl., Mitte geschl., G 1/2, 12 VDC](/web/image/product.template/284209/image_128/%5B147314%5D%20RIEGLER%205-3-Wegeventil%2C%20elpn%2C%20ext.%20Steuerl.%2C%20Mitte%20geschl.%2C%20G%201-2%2C%2012%20VDC?unique=5eee682)
|
Typennummer: 517.53.12.E.CC.12D |
253,96 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[117314] RIEGLER Gerätestecker mit LED, 230 V, 22 mm, Bauform B](/web/image/product.template/274840/image_128/%5B117314%5D%20RIEGLER%20Ger%C3%A4testecker%20mit%20LED%2C%20230%20V%2C%2022%20mm%2C%20Bauform%20B?unique=da7f3fa)
|
Typennummer: 1920.9PL.17 |
6,57 € | |
![[117316] RIEGLER Gerätestecker mit LED, 24 V, 22 mm, Bauform B](/web/image/product.template/274841/image_128/%5B117316%5D%20RIEGLER%20Ger%C3%A4testecker%20mit%20LED%2C%2024%20V%2C%2022%20mm%2C%20Bauform%20B?unique=13d8dfe)
|
Typennummer: 1920.9PL.42 |
6,57 € | |
![[117317] RIEGLER Gerätestecker mit LED, Varistor 230 V, 22 mm, Bauform B](/web/image/product.template/274842/image_128/%5B117317%5D%20RIEGLER%20Ger%C3%A4testecker%20mit%20LED%2C%20Varistor%20230%20V%2C%2022%20mm%2C%20Bauform%20B?unique=41597e2)
|
Typennummer: 1920.9PLV17 |
6,57 € | |
![[117318] RIEGLER Gerätestecker mit LED, Varistor 24 V, 22 mm, Bauform B](/web/image/product.template/274843/image_128/%5B117318%5D%20RIEGLER%20Ger%C3%A4testecker%20mit%20LED%2C%20Varistor%2024%20V%2C%2022%20mm%2C%20Bauform%20B?unique=2a16143)
|
Typennummer: 1920.9PLV42 |
6,57 € | |
![[118628] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 24 V AC, 50/60 Hz, 3,5 VA](/web/image/product.template/275044/image_128/%5B118628%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%2024%20V%20AC%2C%2050-60%20Hz%2C%203%2C5%20VA?unique=6a147c8)
|
Typennummer: 400-514-01 |
10,00 € | |
![[118629] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 110 V AC, 50/60 Hz, 3,5 VA](/web/image/product.template/275045/image_128/%5B118629%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%20110%20V%20AC%2C%2050-60%20Hz%2C%203%2C5%20VA?unique=f71b96f)
|
Typennummer: 400-514-07 |
10,00 € | |
![[118630] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 230 V AC, 50/60 Hz, 3,5 VA](/web/image/product.template/275046/image_128/%5B118630%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%20230%20V%20AC%2C%2050-60%20Hz%2C%203%2C5%20VA?unique=bd5e844)
|
Typennummer: 400-514-17 |
10,00 € | |
![[118631] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 12 V DC, 2 W](/web/image/product.template/275047/image_128/%5B118631%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%2012%20V%20DC%2C%202%20W?unique=a72af14)
|
Typennummer: 400-514-41 |
10,00 € | |
![[118632] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 24 V DC, 2 W](/web/image/product.template/275048/image_128/%5B118632%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%2024%20V%20DC%2C%202%20W?unique=75e3895)
|
Typennummer: 400-514-42 |
10,00 € | |
![[118633] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 24 V AC, 50/60 Hz, 5 VA](/web/image/product.template/275049/image_128/%5B118633%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%2024%20V%20AC%2C%2050-60%20Hz%2C%205%20VA?unique=a956bba)
|
Typennummer: 400-517-01 |
10,00 € | |
![[118634] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 110 V AC, 50/60 Hz, 5 VA](/web/image/product.template/280914/image_128/%5B118634%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%20110%20V%20AC%2C%2050-60%20Hz%2C%205%20VA?unique=a299739)
|
Typennummer: 400-517-07 |
10,00 € | |
![[118635] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 230 V AC, 50/60 Hz, 5 VA](/web/image/product.template/280915/image_128/%5B118635%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%20230%20V%20AC%2C%2050-60%20Hz%2C%205%20VA?unique=dfa8fc9)
|
Typennummer: 400-517-17 |
10,00 € | |
![[118637] RIEGLER Magnetspule, 22 mm x Ø 8 mm, 24 V DC, 5 W](/web/image/product.template/280917/image_128/%5B118637%5D%20RIEGLER%20Magnetspule%2C%2022%20mm%20x%20%C3%98%208%20mm%2C%2024%20V%20DC%2C%205%20W?unique=4024fc8)
|
Typennummer: 400-517-42 |
10,00 € | |
![[129849] RIEGLER Gerätestecker mit LED, Varistor 110 V, 22 mm, Bauform B](/web/image/product.template/273069/image_128/%5B129849%5D%20RIEGLER%20Ger%C3%A4testecker%20mit%20LED%2C%20Varistor%20110%20V%2C%2022%20mm%2C%20Bauform%20B?unique=1d2fcce)
|
Typennummer: 1920.9PLV110 |
6,57 € | |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|

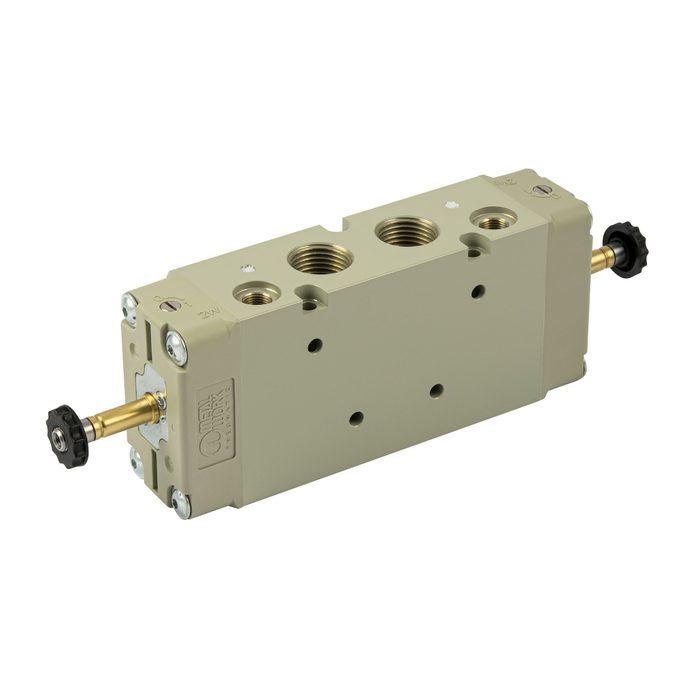

![[147128] RIEGLER 5/2-Wegeventil, elektropn., ext. Steuerluft, bistabil, G 1/2](/web/image/product.template/284070/image_128/%5B147128%5D%20RIEGLER%205-2-Wegeventil%2C%20elektropn.%2C%20ext.%20Steuerluft%2C%20bistabil%2C%20G%201-2?unique=8e871de)
|
