RIEGLER 5/3-Wegeventil, elpn, ext. Steuerl., Mitte entlüft., G 1/2, 12VDC
Typennummer: 517.53.12.E.OC.12D
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Artikel Nr. :
147334EAN :
4047322790604Kategorie :
Elektropneumatisch betätigte VentileGewicht :
0,01 KgRIEGLER 5/3-Wegeventil für Pneumatiksteuerung, max. 10 bar, G 1/2 – Typ 517.53.12.E.OC.12D
Das RIEGLER 5/3-Wegeventil, elpn, ext. Steuerl., Mitte entlüft., G 1/2, 12VDC steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. mit Dichtungen aus NBR. Der Betriebsdruckbereich liegt bei -0.99 bar bis 10 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 60 °C. Anschlussgewinde G 1/2 – passend für gängige Industriestandards. Geeignet für Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.. Betriebsspannung 12 V DC. Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Ausführung | elektropneumatisch |
| Steuerluftzufuhr | extern |

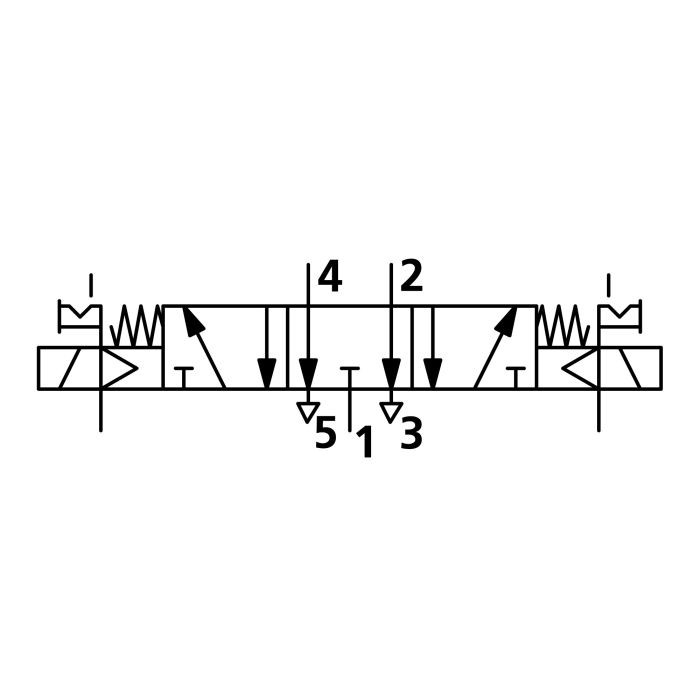

| Symbol | 62 |
| Lieferumfang | mit Stecker und Spule |
| Serie | Reihe 70 |
| Durchflusswertmessung 1 | Durchfluss bei 6 bar und ∆p 0,5 bar |
| Durchflusswertmessung 2 | Durchfluss bei 6 bar und Δp 1 bar |
| Durchfluss 2 | 4600 Nl/min |
| Durchfluss 1 | 3200 Nl/min |
| Funktion | 5/3 |
| Betätigung | Mitte entlüftet |
| DN | 15 |
| Betriebsdruck min. | -0.99 bar |
| Umgebungstemperatur min. | -10 °C |
| Mediumstemperatur min. | -10 °C |
| Steuerdruck max. | 10 bar |
| Betriebsdruck max. | 10 bar |
| Spannung | 12 V DC |
| Steuerdruck min. | 2.5 bar |
| Umgebungstemperatur max. | 50 °C |
| Mediumstemperatur max. | 60 °C |
| Anschluss | G 1/2 |
| Steuerluftanschluss | G 1/8 |
| Medium | Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich. |
| Dichtmaterial | NBR |
| Klassenname | PLUS |
| Handhilfsbetätigung | rastend |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|

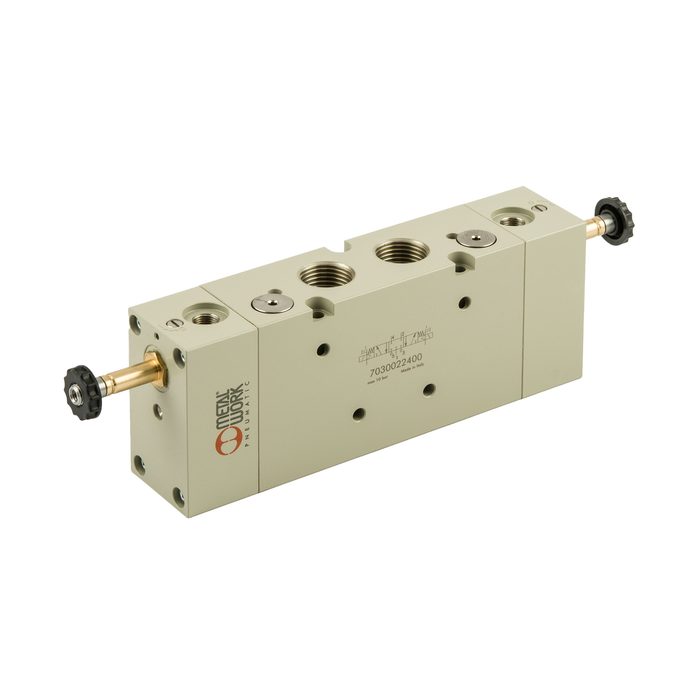

![[147136] RIEGLER 5/3-Wegeventil, elektropn., ext. Steuerl., Mitte entlüftet, G 1/2](/web/image/product.template/284078/image_128/%5B147136%5D%20RIEGLER%205-3-Wegeventil%2C%20elektropn.%2C%20ext.%20Steuerl.%2C%20Mitte%20entl%C3%BCftet%2C%20G%201-2?unique=f2fe7da)
|
