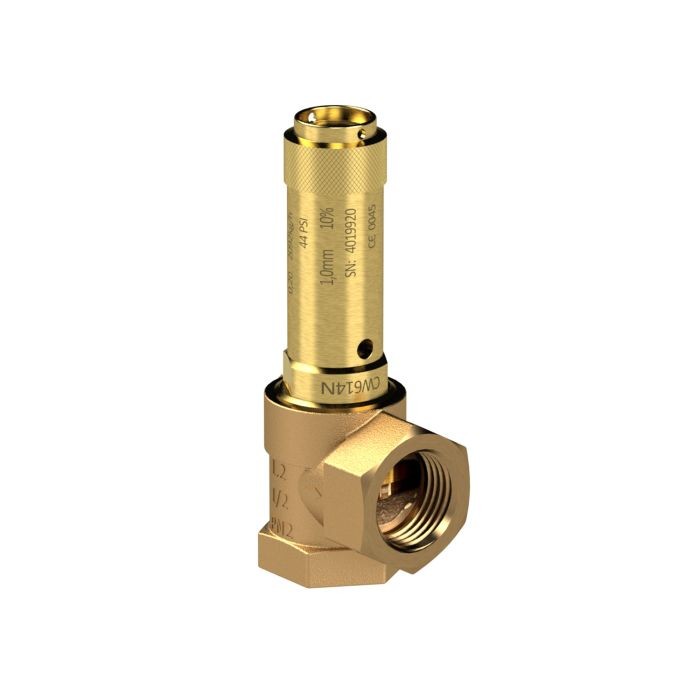

RIEGLER Eck-Sicherheitsventil, Flüssigkeiten, G 3/4, Ansprechdruck 9 bar
Typennummer: 221.04-9,0
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Artikel Nr. :
163412EAN :
4047322876445Kategorie :
Sicherheitsventile & DruckbegrenzungsventileGewicht :
0,35 KgRIEGLER Eck-Sicherheitsventil (Überdruckventil) aus Rotguss, für Druckluft- und Industrieanlagen – Typ 221.04-9,0
Das RIEGLER Eck-Sicherheitsventil, Flüssigkeiten, G 3/4, Ansprechdruck 9 bar schützt Anlagen, Leitungen und Behälter zuverlässig vor unzulässigem Überdruck. Das Gehäuse besteht aus Rotguss. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 110 °C. Anschluss G 3/4 – passend für gängige Industriestandards. Beim Abblasen darf das Medium nicht verdampfen. Eine Membrane schützt die Feder, eine Anlüftvorrichtung ist integriert; das Ventil ist TÜV-bauteilgeprüft (SV.749.F). Nach dem Ansprechen schließt das Ventil selbsttätig und sorgt für dauerhaft sicheren Betrieb.
Einsatzbereich
Typische Anwendungsgebiete: Sicherheitsventile, Druckbegrenzer, Eckventile in Druckluft- und Pneumatikanlagen.
| Gehäuse | Rotguss |
| Membrane | NBR |
| Federhaube | Messing |
| Innenteile | Messing |
| Einstellbereich | 2 - 16 bar (Abhängig von der eingesetzten Dichtung) |
| Betriebstemperatur min. | -10 °C |
| Betriebstemperatur max. | 110 °C |
| Feder | C-Stahl |
| Ein- und Austritt | jeweils Innengewinde Typ G nach DIN EN ISO 228-1 |
| Gewinde | G 3/4 |
| SW | 32 mm |
| Einstellbereich min. | 1 bar |
| Ansprechdruck min. | 9 bar |
| H (mm) | 92 |
| L1 (mm) | 25 |
| L2 (mm) | 20 |
| Einstellbereich max. | 10 bar |
| Themenshop | SAFETY |
| Klassenname | FLEX |
