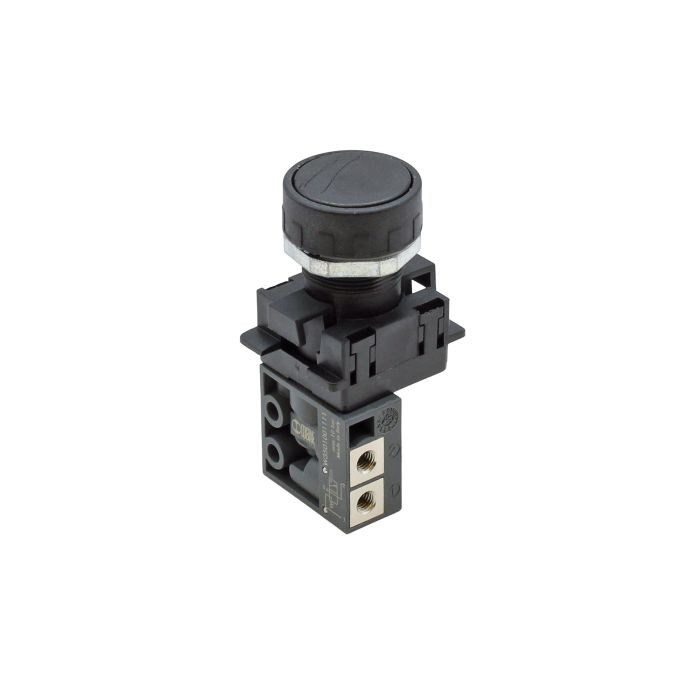

RIEGLER 3/2-Miniventil, manuell, Druckknopf, NC, monostabil, M5 seitlich
Typennummer: 512.113-1
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER 3/2-Miniventil aus Aluminium, für Pneumatik und Automatisierung – Typ 512.113-1
Das RIEGLER 3/2-Miniventil, manuell, Druckknopf, NC, monostabil, M5 seitlich steuert Druckluftströme präzise und zuverlässig. Das Gehäuse besteht aus Aluminium mit Dichtungen aus NBR. Der Betriebsdruck liegt zwischen 0,5 bar und 10 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 60 °C. Anschluss M5 IG seitlich – passend für gängige Industriestandards. Der Durchflusswert beträgt 35 Nl/min. Geeignet für gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich. Für präzise Schaltvorgänge im Dauerbetrieb.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatikventile, Mini-Pneumatikventile, 3/2-Wege-Miniventil in Druckluft- und Pneumatikanlagen.
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 60 °C |
| Medium | Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich. |
| Dichtmaterial | NBR |
| Serie | Reihe VME |
| Betriebsdruck min. | 0.5 bar |
| Betriebsdruck max. | 10 bar |
| Feder | rostfreier Stahl |
| Betätigungsdruck bei 6 bar | 8 N |
| Ventilkörper | Aluminium |
| Drucktaste | Messing vernickelt |
| DN | 2.5 mm |
| Funktion | 3/2 NC |
| Betätigung | monostabil |
| Lieferumfang | mit Druckknopf |
| Scheibe | schwarz |
| Symbol | 3 |
| Ausführung | manuell betätigt |
| Anschluss | M5 IG seitlich |
| Durchfluss 1 | 35 Nl/min |
| Durchfluss 2 | 60 Nl/min |
| Durchflusswertmessung 1 | Durchfluss bei 6 bar und Δp 0,5 bar |
| Durchflusswertmessung 2 | Durchfluss bei 6 bar und Δp 1 bar |
| Klassenname | PLUS |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[106441] RIEGLER Stößelventil, 3/2-Wege, monostabil, NC, G 1/8](/web/image/product.template/175498/image_128/%5B106441%5D%20RIEGLER%20St%C3%B6%C3%9Felventil%2C%203-2-Wege%2C%20monostabil%2C%20NC%2C%20G%201-8?unique=cca7157)
|
Typennummer: 515.101 |
52,46 € | |
![[106445] RIEGLER Handhebel, rot, monostabil](/web/image/product.template/175502/image_128/%5B106445%5D%20RIEGLER%20Handhebel%2C%20rot%2C%20monostabil?unique=b9044f6)
|
Typennummer: HH-M |
25,10 € | |
![[106446] RIEGLER Kurzer Drehhebel, schwarz, 2 Stellungen, monostabil](/web/image/product.template/175503/image_128/%5B106446%5D%20RIEGLER%20Kurzer%20Drehhebel%2C%20schwarz%2C%202%20Stellungen%2C%20monostabil?unique=2b151b6)
|
Typennummer: KDH-2M |
22,25 € | |
![[106447] RIEGLER Kurzer Drehhebel, schwarz, 2 Stellungen, bistabil](/web/image/product.template/175504/image_128/%5B106447%5D%20RIEGLER%20Kurzer%20Drehhebel%2C%20schwarz%2C%202%20Stellungen%2C%20bistabil?unique=f43ae6c)
|
Typennummer: KDH-2B |
22,25 € | |
![[106448] RIEGLER Kurzer Drehhebel, schwarz, 3 Stellungen, monostabil](/web/image/product.template/175505/image_128/%5B106448%5D%20RIEGLER%20Kurzer%20Drehhebel%2C%20schwarz%2C%203%20Stellungen%2C%20monostabil?unique=036dd9c)
|
Typennummer: KDH-3M |
22,25 € | |

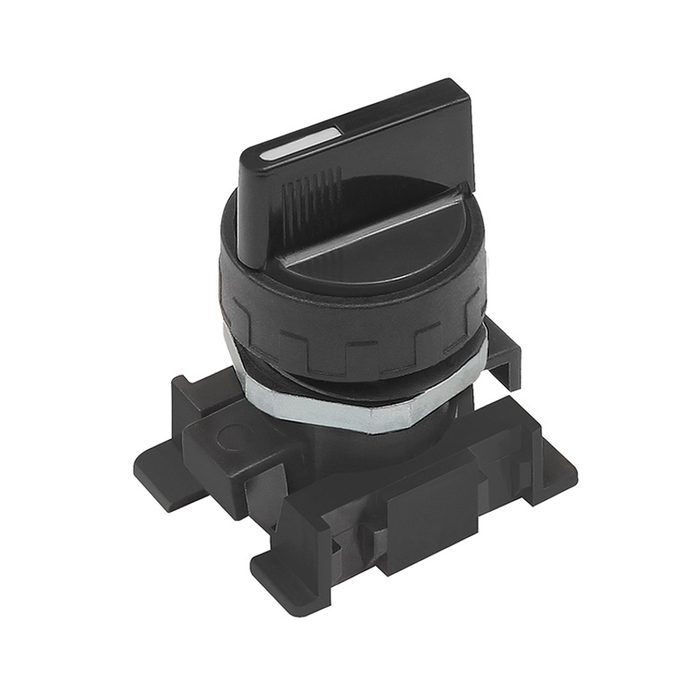

![[106449] RIEGLER Kurzer Drehhebel, schwarz, 3 Stellungen, bistabil](/web/image/product.template/175506/image_128/%5B106449%5D%20RIEGLER%20Kurzer%20Drehhebel%2C%20schwarz%2C%203%20Stellungen%2C%20bistabil?unique=c377877)
|
Typennummer: KDH-3B |
22,25 € | |
![[106450] RIEGLER Langer Drehhebel, schwarz, 2 Stellungen, monostabil](/web/image/product.template/175507/image_128/%5B106450%5D%20RIEGLER%20Langer%20Drehhebel%2C%20schwarz%2C%202%20Stellungen%2C%20monostabil?unique=e7f9ce7)
|
Typennummer: LDH-2M |
23,34 € | |
![[106451] RIEGLER Langer Drehhebel, schwarz, 2 Stellungen, bistabil](/web/image/product.template/175508/image_128/%5B106451%5D%20RIEGLER%20Langer%20Drehhebel%2C%20schwarz%2C%202%20Stellungen%2C%20bistabil?unique=c8ed4b3)
|
Typennummer: LDH-2B |
23,34 € | |

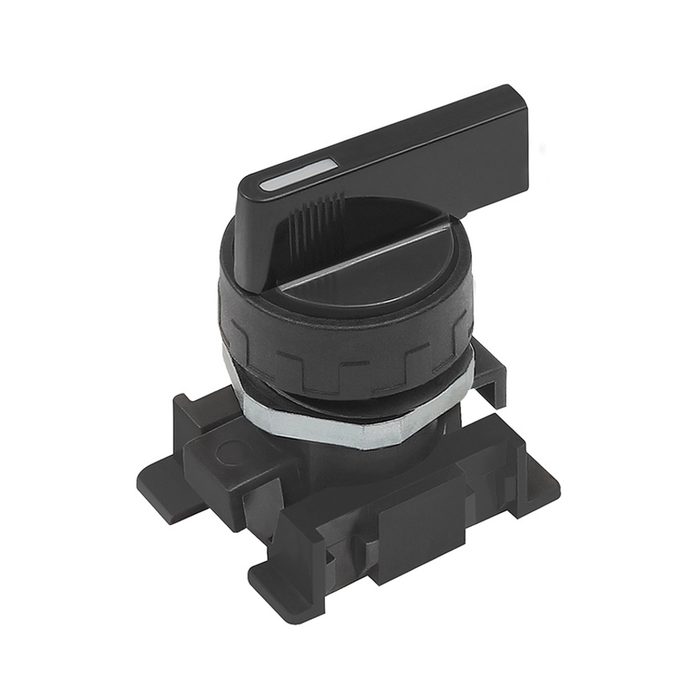

![[106452] RIEGLER Langer Drehhebel, schwarz, 3 Stellungen, monostabil](/web/image/product.template/175509/image_128/%5B106452%5D%20RIEGLER%20Langer%20Drehhebel%2C%20schwarz%2C%203%20Stellungen%2C%20monostabil?unique=f0ca896)
|
Typennummer: LDH-3M |
23,34 € | |
![[106453] RIEGLER Langer Drehhebel, schwarz, 3 Stellungen, bistabil](/web/image/product.template/175510/image_128/%5B106453%5D%20RIEGLER%20Langer%20Drehhebel%2C%20schwarz%2C%203%20Stellungen%2C%20bistabil?unique=199d662)
|
Typennummer: LDH-3B |
23,34 € | |
![[106454] RIEGLER Verschließb. 2-Stellungsschalt., Schlüsselabzug in jeder Stellung](/web/image/product.template/175511/image_128/%5B106454%5D%20RIEGLER%20Verschlie%C3%9Fb.%202-Stellungsschalt.%2C%20Schl%C3%BCsselabzug%20in%20jeder%20Stellung?unique=8250c33)
|
Typennummer: V2SS-JS |
36,74 € | |

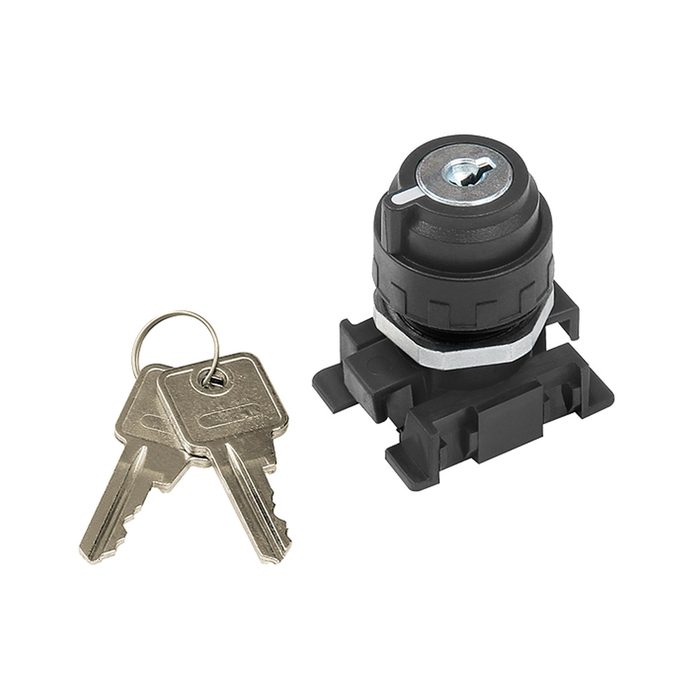

![[106455] RIEGLER Verschließbarer 2-Stellungsschalter, Schlüsselabzug Grundstellung](/web/image/product.template/175512/image_128/%5B106455%5D%20RIEGLER%20Verschlie%C3%9Fbarer%202-Stellungsschalter%2C%20Schl%C3%BCsselabzug%20Grundstellung?unique=08053d6)
|
Typennummer: V2SS-GS |
35,44 € | |
![[106456] RIEGLER Roter Pilztaster, monostabil](/web/image/product.template/175513/image_128/%5B106456%5D%20RIEGLER%20Roter%20Pilztaster%2C%20monostabil?unique=2974a34)
|
Typennummer: RPT-M |
17,87 € | |
![[106457] RIEGLER Roter Pilztaster mit Notrastung](/web/image/product.template/175514/image_128/%5B106457%5D%20RIEGLER%20Roter%20Pilztaster%20mit%20Notrastung?unique=8f824a2)
|
Typennummer: RPT-NR |
28,91 € | |

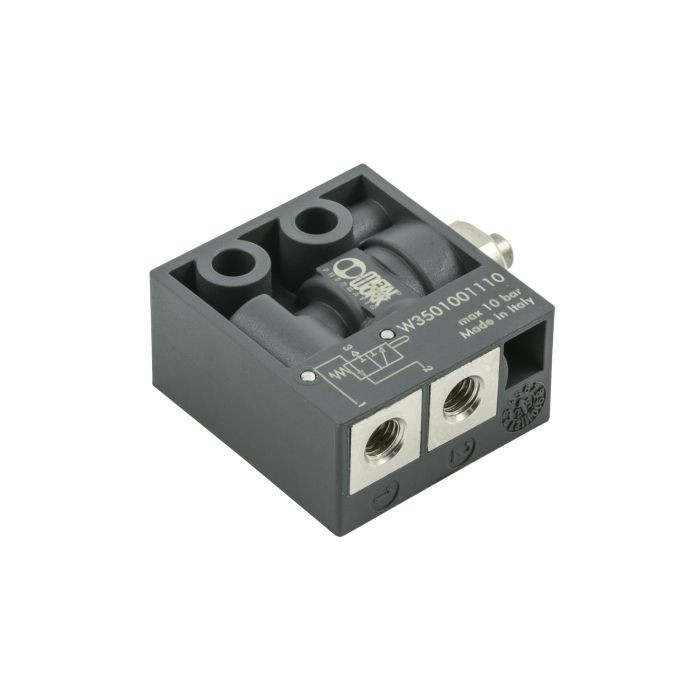

![[153972] RIEGLER 3/2-Wege-Miniaturventil, mechanisch, Stößel, NO, M5 seitlich](/web/image/product.template/336879/image_128/%5B153972%5D%20RIEGLER%203-2-Wege-Miniaturventil%2C%20mechanisch%2C%20St%C3%B6%C3%9Fel%2C%20NO%2C%20M5%20seitlich?unique=93e1fe7)
|
Typennummer: W3501001110 |
20,78 € | |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|

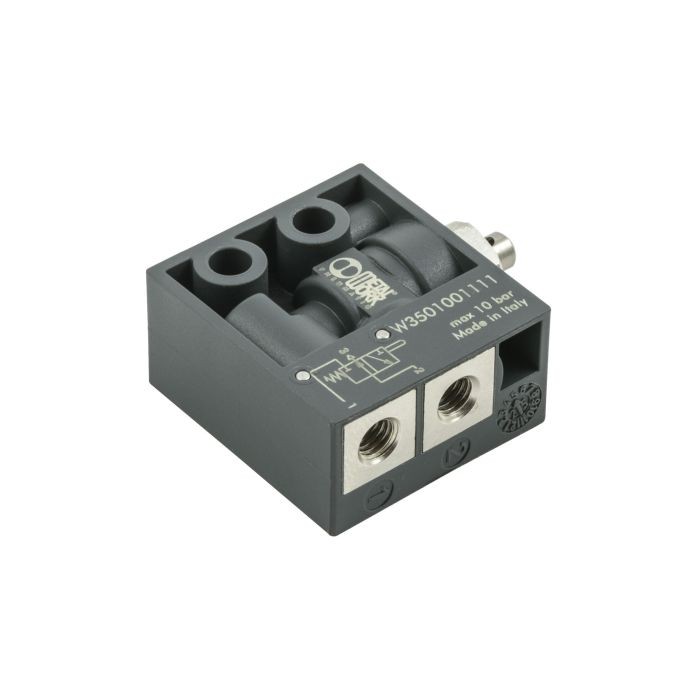

![[153995] RIEGLER 3/2-Wege-Miniaturventil, mechanisch, Stößel, NC, M5 seitlich](/web/image/product.template/336877/image_128/%5B153995%5D%20RIEGLER%203-2-Wege-Miniaturventil%2C%20mechanisch%2C%20St%C3%B6%C3%9Fel%2C%20NC%2C%20M5%20seitlich?unique=b6a72c5)
|
